CAD挤压命令怎么用？

CAD中的挤压命令（Extrude）是将二维图形转化为三维实体的核心工具之一，广泛应用于机械设计、建筑建模、工业设计等领域，通过该命令，用户可以将封闭的二维轮廓（如多段线、圆、矩形等）沿指定方向拉伸形成三维实体，或通过路径拉伸创建复杂形状，本文将详细解析挤压命令的操作方法、参数设置、应用场景及注意事项,帮助用户高效掌握这一功能。

挤压命令的基本操作

在AutoCAD中，挤压命令可通过以下方式启动：在命令行输入“EXTRUDE”或“EXT”并按回车键，或通过“三维建模”选项卡中的“拉伸”按钮执行，操作流程通常分为三步：选择二维对象、指定拉伸高度或路径、完成生成实体。

1. 选择对象：挤压命令仅支持封闭的二维图形，包括多段线、圆、椭圆、正多边形等，若图形由多个独立对象组成（如多条线段围成的矩形），需先使用“边界”（BOUNDARY）命令生成封闭多段线，否则无法执行挤压，将四条独立的直线转换为多段线后,才能进行拉伸。

2. 指定拉伸高度：输入正值沿Z轴正方向拉伸，负值沿Z轴负方向拉伸，若需要在非垂直方向拉伸，可通过“方向”（Direction）选项自定义矢量方向，或使用“倾斜角”（Taper Angle）设置拉伸过程中的斜度，拉伸一个矩形时，若倾斜角设为10度,拉伸后的实体将呈现上小下大的梯形效果。

3. 路径拉伸：通过“路径”（Path）选项，可将二维对象沿曲线或直线路径拉伸，路径可以是多段线、圆弧、椭圆或样条曲线，但需满足以下条件：路径不能与对象共面，路径的起点应位于对象平面上，且路径需平滑无尖锐转折,沿螺旋线拉伸圆形可生成弹簧模型。


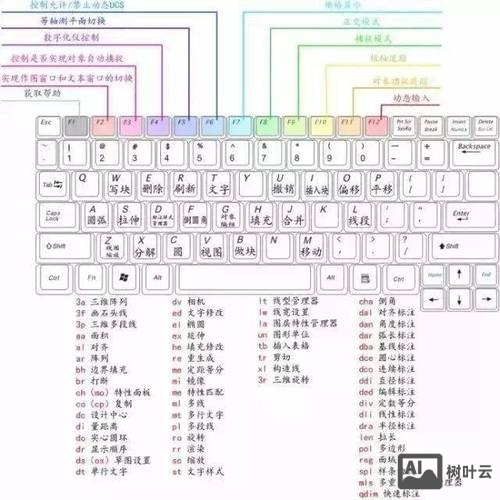

   （图片来源网络，侵删）

参数设置与高级选项

挤压命令的参数直接影响最终实体的形状和精度,需根据设计需求灵活调整。

常见应用场景

1. 机械零件建模：将二维轮廓（如齿轮截面、法兰盘）拉伸为三维实体，结合布尔运算生成孔槽特征，拉伸六边形轮廓后执行“差集”操作,可创建螺母模型。

2. 建筑与室内设计：快速生成墙体、楼板或家具模型，将平面户型图中的房间轮廓拉伸为墙体高度，再通过“多段线”路径拉伸门窗轮廓,形成开口。

3. 工业产品设计：通过路径拉伸创建复杂曲面，如沿曲线拉伸金属板生成外壳,或沿螺旋线拉伸圆形生成弹簧。


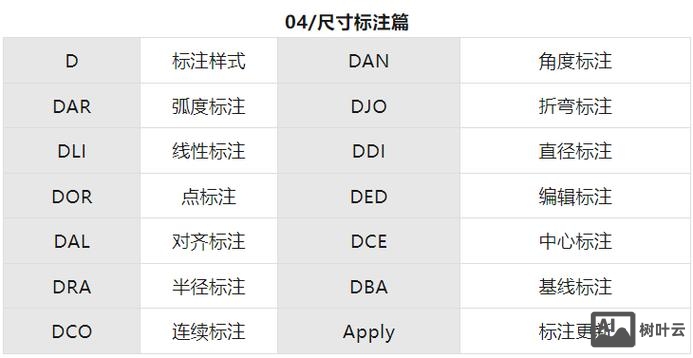

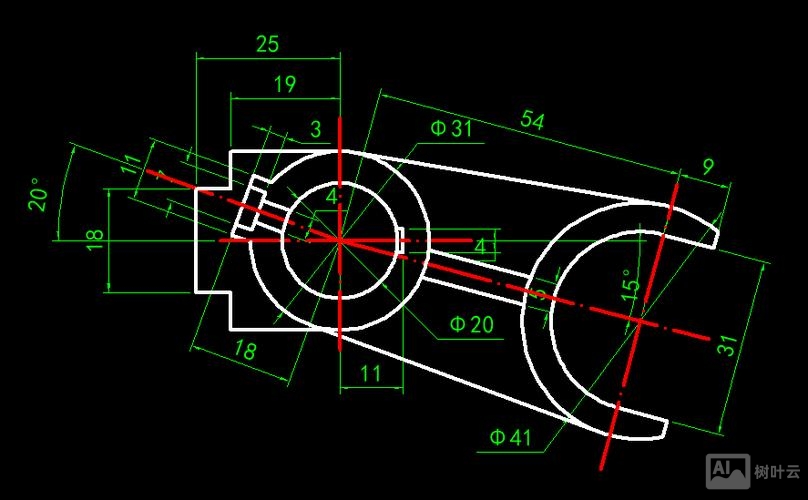

   （图片来源网络，侵删）

注意事项与技巧

1. 对象封闭性检查：拉伸前需确保二维对象完全封闭，使用“边界”命令时，注意勾选“多段线”选项,避免生成非封闭区域。

2. 路径选择规范：路径拉伸时，路径的起点应与对象对齐，否则可能导致拉伸失败或变形，可通过“移动”命令调整对象位置,确保路径起点位于对象边界上。

3. 性能优化：对于复杂图形，可先简化轮廓再拉伸，或使用“网格”替代实体以减少计算量，关闭“动态输入”可提高拉伸时的响应速度。

4. 坐标系调整：若需在非Z轴方向拉伸，可通过“UCS”命令自定义坐标系，使拉伸方向与坐标轴对齐,简化操作。

相关问答FAQs

问题1：为什么封闭的二维图形仍无法执行挤压命令？
解答：可能原因包括：①图形未完全封闭，存在微小间隙；②图形由多个独立对象组成（如三条直线围成的三角形），需先使用“边界”命令转换为单一多段线；③图形非平面曲线（如三维空间中的扭曲线段），解决方法：使用“间隙检测”命令查找并修复间隙，或通过“合并”功能将独立对象转化为多段线。

问题2：如何通过挤压命令创建中空管状实体？
解答：可通过两种方式实现：①使用“差集”运算：先绘制两个同心圆（外圆和内圆），分别挤压为实体，再执行“差集”操作，用外实体减去内实体；②使用“多段线”绘制管状截面（如矩形环），直接挤压生成中空实体，注意确保内圆或截面环完全封闭,否则无法形成中空结构。
