CAD拍照命令在哪找？怎么用？

在CAD软件中，“拍照命令”并非官方标准术语，但通常指代两类功能：一是通过截图工具快速捕获当前绘图区域的图像，二是利用“输出”或“打印”功能将CAD图形转换为高精度图片格式（如JPG、PNG等），这两类功能在实际应用中各有侧重，前者常用于临时记录或快速分享，后者则用于生成符合出版、演示要求的正式图像，以下从功能原理、操作步骤、应用场景及注意事项等方面展开详细说明，帮助用户全面理解CAD中与“拍照”相关的功能实现。

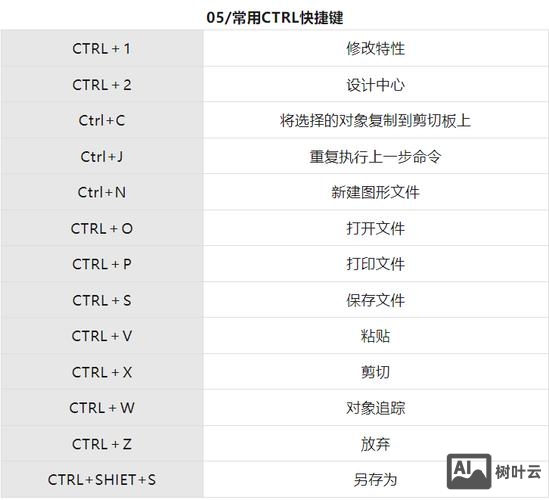

（图片来源网络，侵删）

基于截图工具的快速“拍照”功能

这类功能本质是操作系统或CAD软件内置的截图工具，用于快速捕获当前屏幕显示的CAD绘图区域，操作便捷但分辨率依赖屏幕显示设置，适合临时性、非正式的图像获取需求。

操作系统自带截图工具

Windows系统提供了多种截图方式，可配合CAD软件使用：

PrintScreen（PrtSc）键：按下后截取整个屏幕，若需仅截取CAD窗口，可先选中CAD窗口，再按“Alt+PrintScreen”，截取后需粘贴至画图、Word等软件中保存。
截图工具（Snipping Tool）：Windows 7及以上系统自带，支持“自由截取”“矩形截取”“窗口截取”“全屏截取”四种模式，打开工具后选择“窗口截取”，点击CAD窗口即可捕获，并可直接保存为PNG、JPG等格式。
Win+Shift+S快捷键：Windows 10/11的快捷截图功能，按下后屏幕变暗，拖动鼠标可截取任意区域，截取后图像自动保存至剪贴板，需粘贴至其他软件保存。

CAD软件内置截图功能

部分CAD版本（如AutoCAD高版本、中望CAD等）内置了“截图”或“屏幕捕获”功能，位置通常在“视图”选项卡或“工具”菜单下，以AutoCAD 2024为例，操作路径为：

点击“视图”选项卡→“工具面板”→“屏幕捕获”（或输入SCREENSHOT命令）；
弹出选项后，可选择“当前视口”“整个绘图区域”“指定窗口”等范围；
捕获后自动弹出“保存图像”对话框，支持PNG、JPG、BMP等格式，可设置图像质量（JPG格式可调整压缩率）。

应用场景与局限性

适用场景：快速记录绘图进度、与同事沟通局部问题、插入简单示意图到文档中（如技术交底邮件、会议PPT）。
局限性：图像分辨率受屏幕显示限制（如1920×1080分辨率下，截图最高像素即为1920×1080），无法满足高精度印刷或大幅面展示需求；截图内容仅包含当前屏幕显示的元素，若图形需缩放或平移查看，需多次截图拼接。

基于输出/打印的高精度“拍照”功能

若需将CAD图形转换为高分辨率、可控制尺寸的图片（如用于论文插图、产品手册、宣传海报等），需通过“输出”或“打印”功能，将图形“打印”为图片格式，这类功能本质是虚拟打印，通过虚拟打印机或图片格式驱动，将矢量图形转换为光栅图像，分辨率、尺寸、颜色模式等均可自定义。

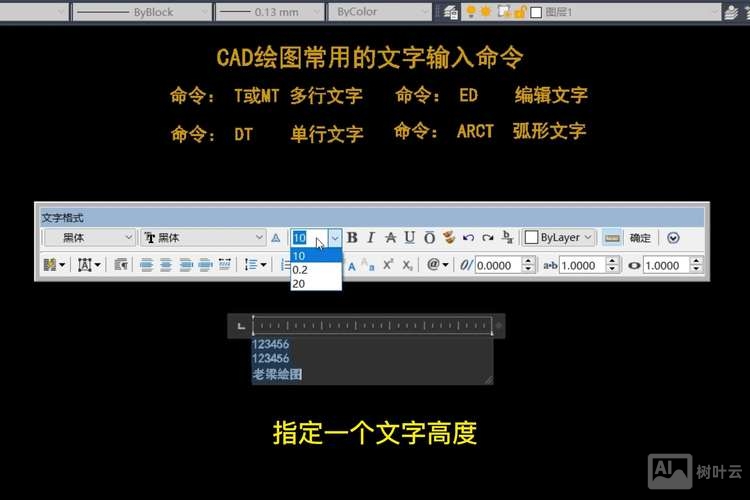

（图片来源网络，侵删）

核心操作步骤（以AutoCAD为例）

以AutoCAD将DWG图形输出为JPG格式为例，详细步骤如下：

步骤	说明
1	打开图形文件	确保需“拍照”的图形已绘制完成，图层、线型、颜色等显示符合要求。
2	调整视图范围	通过平移（PAN）、缩放（ZOOM）命令，将需输出的图形调整至合适视图（如全图显示、局部放大），确保视图内无多余元素。
3	打开“打印”对话框	快捷键`Ctrl+P`，或点击“输出”选项卡→“打印”面板→“打印”。
4	选择打印机/绘图仪	在“名称”下拉菜单中选择虚拟打印机： – AutoCAD内置：选择“PublishToWeb JPG.pc3”（输出JPG）或“PublishToWeb PNG.pc3”（输出PNG）； – 系统虚拟打印机：若安装了Adobe PDF等虚拟打印机，也可先输出PDF再转图片，但直接输出图片格式更高效。
5	设置图纸尺寸	点击“图纸尺寸”下拉菜单，选择预设尺寸（如A4、A3）或自定义尺寸，若需自定义，点击“自定义图纸尺寸”，按提示输入宽度、高度（单位可选像素或毫米），例如设置宽度4000像素、高度3000像素。
6	调整打印区域	在“打印范围”下拉菜单中选择： – “窗口”：通过鼠标框选需打印的区域（最常用，可精确控制范围）； – “图形界限”：打印由`LIMITS`命令设置的绘图区域； – “显示”：打印当前屏幕显示的视图（与截图类似，但分辨率可调）。
7	设置打印比例	默认“布满图纸”会自动缩放图形以适应所选图纸尺寸，若需精确比例（如1:1、1:10），取消勾选“布满图纸”，在“比例”下拉菜单中选择或输入自定义比例（如1:10表示图纸中1单位代表实际10单位）。
8	调整打印偏移	默认“居中打印”可使图形在图纸中居中，若需偏移，可取消勾选，在X、Y偏移量中输入数值（单位毫米）。
9	设置打印样式表（可选）	若需控制输出颜色、线宽，可点击“打印样式表”下拉菜单，选择样式（如“monochrome.ctb”可将所有颜色打印为黑色，“Grayscale.ctb”输出灰度图），点击“编辑”可自定义线宽、颜色等参数。
10	预览并打印	点击“预览”按钮检查输出效果（确认范围、比例、颜色等），无误后点击“确定”，选择保存路径、输入文件名，点击“保存”完成输出。

关键参数详解

分辨率控制：通过“图纸尺寸”中的自定义像素值控制分辨率，例如设置图纸尺寸为4000×3000像素，则输出图像分辨率为4000×3000（约1200万像素），远高于截图的1920×1080，若需更高分辨率，可增大像素值（注意像素值过高会导致文件体积增大）。
格式选择：JPG格式适合彩色图像，文件体积小但有损压缩；PNG格式支持透明背景，无损压缩，适合需叠加到其他背景的场景；BMP格式无压缩但文件体积大，较少使用。
颜色模式：通过打印样式表控制，若需黑白线条图，选择“monochrome.ctb”；若需保留CAD中的颜色，选择“acad.ctb”（默认颜色样式）。

应用场景与优势

适用场景：学术论文插图（要求高分辨率、清晰线宽）、产品说明书（需精确尺寸标注）、宣传海报（大幅面打印）、工程归档（长期保存图像文件）。
优势：输出图像分辨率、尺寸、比例、颜色等完全可控，支持矢量到光栅的高质量转换，满足专业出版和印刷需求；可输出透明背景图像（PNG格式），方便后期图像合成。

常见问题与注意事项

输出图像模糊怎么办？
- 原因：分辨率设置过低或打印比例不当。
- 解决：在“打印”对话框中增大自定义图纸尺寸的像素值（如从1920×1080提高到4000×3000）；若需精确比例，取消“布满图纸”，手动设置比例（如1:1），并确保图纸尺寸足够容纳图形。
输出图片后背景不是透明的？
- 原因：选择了不支持透明背景的格式（如JPG）或未设置透明背景。
- 解决：选择PNG格式输出；在“打印”对话框中，点击“打印样式表”右侧的“编辑”按钮，在弹出的编辑器中确保所有颜色的“淡显”值为0，且未勾选“使用对象颜色”（部分CAD版本需在“图层特性管理器”中将图层颜色设置为“白”，并关闭“打印”背景色）。
虚拟打印机（如PublishToWeb JPG.pc3）找不到怎么办？

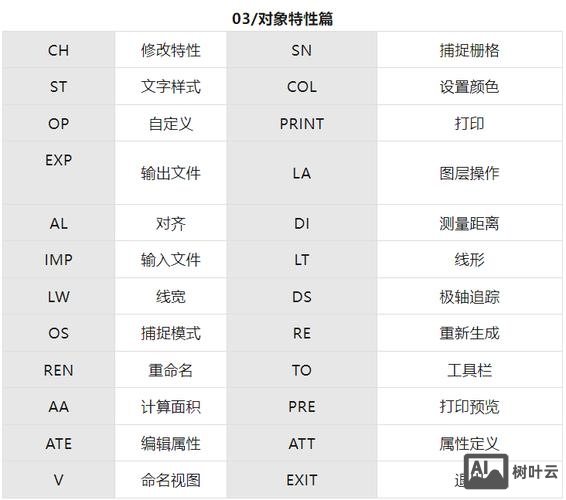

（图片来源网络，侵删）
- 原因：CAD安装不完整或打印机配置文件丢失。
- 解决：修复CAD安装程序（通过控制面板“程序和功能”）；或从其他正常安装的CAD电脑中复制“PublishToWeb JPG.pc3”文件（路径通常为CAD安装目录下的“Plotters”文件夹），粘贴到本机对应路径。
