网件交换机基本配置命令有哪些？

网件交换机作为企业网络中的核心设备,其配置命令的掌握对于网络管理员至关重要，通过命令行界面（CLI）进行配置，可以实现网络的高效管理和灵活控制，本文将详细介绍网件交换机的常用配置命令，包括基础设置、VLAN划分、端口配置、链路聚合、安全策略以及监控维护等方面，并结合实例说明其应用场景。

基础配置命令

首次登录网件交换机时,通常需要进行基础设置，包括设备名称、管理IP地址、登录密码等，这些是确保交换机能够被远程管理和识别的基本步骤。

• 进入全局配置模式：

  enable
  configure terminal

  执行enable命令从用户模式进入特权模式，configure terminal（可简写为conf t）则进入全局配置模式。

• 设置设备名称：


  （图片来源网络，侵删）

  hostname Switch-01

  此命令用于为交换机指定一个唯一标识名称,方便在多设备环境中区分。

• 配置管理IP地址：

  interface vlan 1
  ip address 192.168.1.254 255.255.255.0
  no shutdown

  默认情况下,交换机的管理VLAN为VLAN 1，通过interface vlan 1进入VLAN接口配置模式，ip address命令设置管理IP和子网掩码，no shutdown启用接口。

• 设置登录密码：


  （图片来源网络，侵删）

  enable secret level 15 0 YourPassword
  line console 0
  password ConsolePassword
  login

  enable secret设置特权模式加密密码，line console 0配置控制台登录密码，login启用密码验证。

VLAN配置

VLAN（虚拟局域网）是交换机的重要功能，可将物理网络划分为多个逻辑子网，隔离广播域并提升安全性。

• 创建VLAN：

  vlan 10
  name Sales
  vlan 20
  name Marketing

  分别创建VLAN 10（销售部）和VLAN 20（市场部），并命名。

• 将端口划入VLAN：

  interface gigabitethernet 1/0/1
  switchport mode access
  switchport access vlan 10

  将端口GE 1/0/1设置为接入模式（access），并划分至VLAN 10。

• 配置Trunk端口：

  interface gigabitethernet 1/0/24
  switchport mode trunk
  switchport trunk allowed vlan 10,20

  端口GE 1/0/24设置为中继模式（trunk），允许VLAN 10和20的流量通过。

端口与链路聚合配置

• 端口速率与双工模式：

  interface gigabitethernet 1/0/1
  speed 1000
  duplex full

  强制端口GE 1/0/1工作在1000Mbps全双工模式。

• 配置链路聚合（LACP）：

  interface range gigabitethernet 1/0/1-2
  channel-group 1 mode active
  interface port-channel 1
  switchport mode trunk
  switchport trunk allowed vlan 10,20

  将GE 1/0/1和GE 1/0/2捆绑为聚合组1，并启用LACP协议（active模式），提升带宽和冗余性。

安全策略配置

• 端口安全：限制端口MAC地址数量：

  interface gigabitethernet 1/0/1
  switchport port-security
  switchport port-security maximum 2
  switchport port-security violation shutdown

  端口最多允许2个MAC地址接入,违规则关闭端口。

• 配置ACL（访问控制列表）：

  ip access-list extended Sales-ACL
  permit tcp 192.168.10.0 0.0.0.255 any eq 80
  deny ip any any
  interface gigabitethernet 1/0/1
  ip access-group Sales-ACL in

  创建名为Sales-ACL的扩展ACL，允许VLAN 10的主机访问HTTP服务，并在端口GE 1/0/1 inbound方向应用。

监控与维护命令

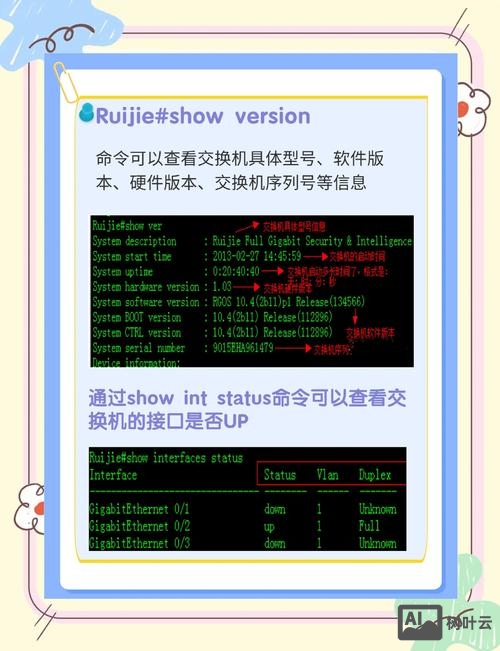

• 查看系统信息：

  show version
  show running-config

  show version显示设备版本、运行时间等信息，show running-config查看当前生效的配置。

• 查看端口状态：

  show interface gigabitethernet 1/0/1
  show vlan brief

  检查端口的UP/DOWN状态、流量统计，以及VLAN分配情况。

• 保存与清除配置：

  write memory
  erase startup-config

  write memory（或wr）保存配置到闪存，erase startup-config清除启动配置。

配置示例表格

以下为典型VLAN和端口配置的简化示例：

相关问答FAQs

如何恢复网件交换机到出厂默认设置？
答：通过以下步骤操作：

1. 使用Console线连接交换机,进入CLI界面；
2. 输入erase startup-config清除当前配置；
3. 输入reload重启设备，重启过程中根据提示选择“是”即可恢复出厂设置。

如何查看交换机中已连接设备的MAC地址？
答：使用show mac-address-table命令，该命令会显示交换机MAC地址表中所有动态和静态条目，包括MAC地址、对应端口及所属VLAN信息。

Switch-01# show mac-address-table
          Mac Address Table
-------------------------------------------
Vlan    Mac Address       Type        Ports
----    -----------       --------    -----
10      00:1A:2B:3C:4D:5E    dynamic     Gi1/0/1
20      00:1A:2B:3C:4D:6F    dynamic     Gi1/0/2

此表格可帮助管理员快速定位设备接入端口。

掌握以上命令和配置方法,可有效管理网件交换机，构建稳定、高效的企业网络环境，实际操作中需结合网络拓扑和需求灵活调整参数，并注意配置备份与安全审计。
