CAD多段线长度命令怎么用？

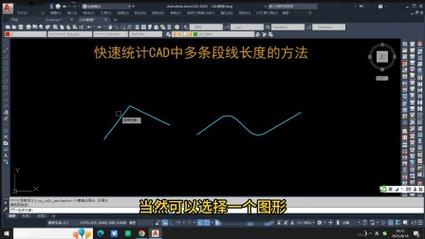

在CAD软件中，多段线（Polyline）是一种常用的绘图对象，它由直线段和圆弧段组合而成，作为一个整体对象存在，测量多段线的长度是设计和绘图过程中常见的需求，例如计算道路总长、管道铺设长度、材料用量等，CAD提供了多种方法来查询多段线的长度,掌握这些命令和技巧能显著提高工作效率。

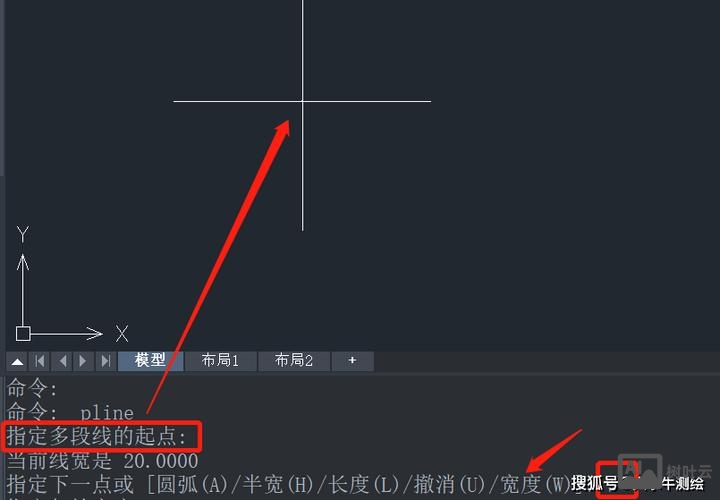

直接查询法：LIST命令和属性面板

最简单直接的方法是使用LIST命令或通过对象属性面板查看多段线的长度信息。

1. LIST命令
   LIST命令会列出选定对象的详细信息，包括类型、图层、位置、几何参数等，对于多段线，它会显示总长度、面积（如果是闭合多段线）、顶点数量等数据。
   操作步骤：

   • 在命令行输入LIST并按回车，或通过“常用”选项卡“特性”面板中的“列表”按钮执行。
   • 选择需要查询的多段线对象，按回车确认。
   • 弹出的文本窗口会显示多段线的详细信息，长度”即为所求值。

2. 特性面板（Ctrl+1）
   特性面板是动态显示对象属性的浮动窗口，操作更直观。
   操作步骤：

   • 选择多段线对象。
   • 按快捷键Ctrl+1打开特性面板，或在“常用”选项卡“特性”面板中点击“特性”图标。
   • 在面板中找到“几何图形”类别下的“长度”参数，即可直接查看数值。

快速测量法：DIST命令和DI命令

DIST（或其简写DI）命令通常用于测量两点之间的距离，但结合多段线的特性,也可快速获取其长度。

操作步骤：

• 输入DI命令并回车。
• 命令行提示“指定第一个点：”时，选择多段线的起点（或任意一个顶点）。
• 命令行提示“指定第二个点：”时，选择多段线的终点（最后一个顶点）。
• 命令行会显示距离值，但需注意：此方法仅适用于直线段组成的多段线，若多段线包含圆弧段，测量结果将不准确，因为DIST命令无法自动沿多段线路径累加长度。

高效实用法：LENGTHEN命令（LEN）

LENGTHEN命令是专门用于修改对象长度或角度的工具，但查询功能非常便捷,尤其适合动态查看多段线总长度。

操作步骤：

• 输入LENGTHEN（或简写LEN）命令并回车。
• 命令行提示“选择对象或 [增量(DE)/百分数(P)/全部(T)/动态(DY)]：”时，直接选择多段线。
• 命令行会立即显示当前多段线的“长度”值，且无需确认即可继续选择其他对象查询。

优点：操作简单，无需额外窗口,适合批量查询多个多段线的长度。

专业测量法：AREA命令（AA）

AREA命令主要用于计算面积，但通过“对象（O）”选项，可以快速获取闭合多段线的长度（周长），对于开放多段线，需结合“加法（A）”选项手动累加各段长度。

1. 闭合多段线
   操作步骤：

   • 输入AREA（或简写AA）命令并回车。
   • 输入O（对象）并回车。
   • 选择闭合多段线，命令行会显示“面积”和“周长”，其中周长即为其长度。

2. 开放多段线
   开放多段线无周长概念，需通过“加法”选项分段测量：

   • 输入AA命令，输入A（加法）并回车。
   • 输入O（对象），依次选择多段线的每一段直线或圆弧（需提前分解多段线，或使用“边界”命令创建分段对象）。
   • 命令行会累加显示“总面积”，实际为各段长度之和。

注意：此方法操作较繁琐,仅适用于无法直接查询开放多段线长度的特殊情况。

批量处理法：LISP程序或插件

对于需要批量测量多段线长度的场景,可通过LISP程序或第三方插件实现自动化。

1. 简单LISP程序
   以下LISP代码可快速选择多个多段线并输出长度：

   (defun c:PLLEN (/ ss i ename len)
     (setq ss (ssget '((0 . "POLYLINE,LWPOLYLINE"))))
     (if ss
       (progn
         (setq i 0)
         (while (< i (sslength ss))
           (setq ename (ssname ss i)
                 len (vlax-curve-getDistAtPoint ename (vlax-curve-getEndPoint ename)))
           (princ (strcat "\n多段线长度: " (rtos len 2 2)))
           (setq i (1+ i))
         )
       )
     )
     (princ)
   )

   将代码保存为.lsp文件，通过APPLOAD命令加载后，输入PLLEN即可执行批量查询。

2. 第三方插件
   如“CAD工具箱”“迅捷CAD工具”等插件，提供批量测量、统计功能，支持导出结果到Excel,适合大型图纸处理。

多段线长度测量方法对比

相关问答FAQs

Q1: 为什么使用DIST命令测量多段线长度时结果不准确？
A: DIST命令默认测量两点之间的直线距离，而多段线可能包含多个直线段和圆弧段，若多段线非直线（如含圆弧或折线），DIST命令仅计算起点与终点的直线距离，无法沿多段线路径累加实际长度,此时应使用LENGTHEN命令或LIST命令获取准确长度。

Q2: 如何快速批量导出多个多段线的长度数据？
A: 可通过以下两种方法实现：

1. LISP程序：加载如“PLLEN”等批量测量LISP程序，选择所有多段线后，命令行会依次输出长度结果，可手动复制到Excel。
2. 第三方插件：使用“CAD工具箱”等专业插件，其“批量测量”功能支持选择多个多段线，直接生成包含长度、名称等数据的表格，并可一键导出为Excel文件,适合大规模数据处理。
