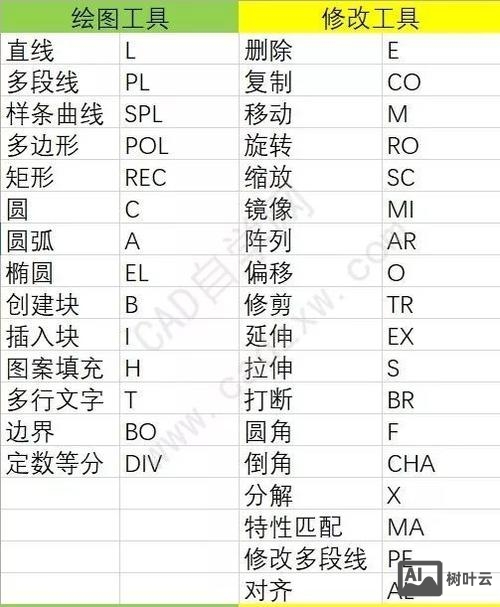

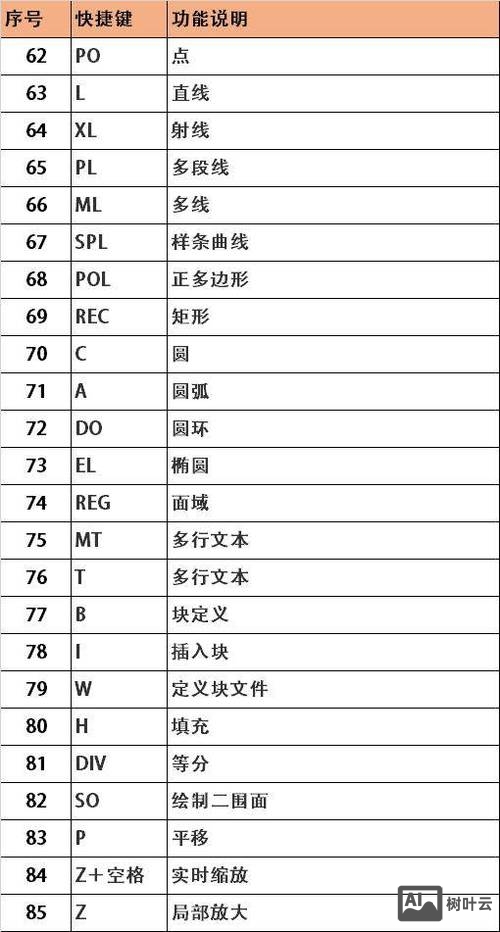

在CAD软件中,圆弧的绘制是二维绘图中的基础操作之一，熟练掌握其快捷键命令能够显著提升绘图效率，CAD中绘制圆弧的核心命令是“ARC”，用户可以通过直接输入快捷键“A”来快速启动该命令，执行“A”后，命令行会提示多种圆弧绘制方式，包括“三点”“起点、圆心、端点”“起点、圆心、角度”“起点、圆心、长度”“起点、端点、角度”“起点、端点、方向”“起点、端点、半径”以及“圆心、起点、端点”“圆心、起点、角度”“圆心、起点、长度”等，用户可根据已知条件选择对应的方式完成绘制。

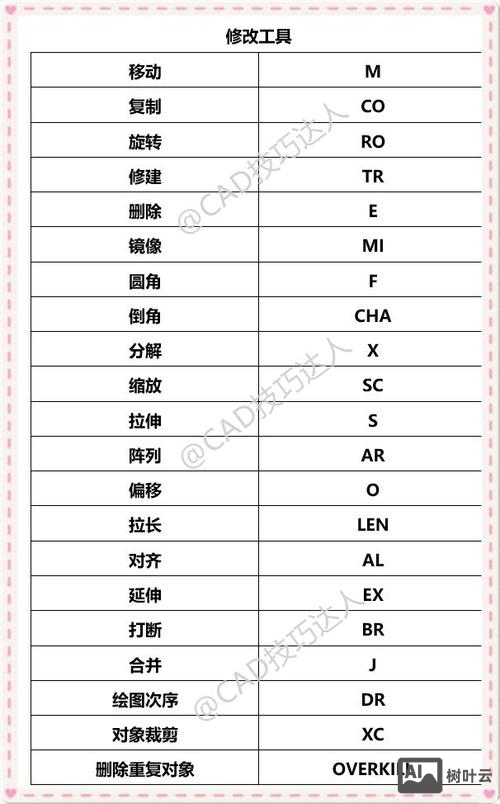

除了基础命令“ARC”外，CAD还提供了一些与圆弧相关的辅助命令和快捷操作，FILLET”（快捷键“F”）可以在两个对象之间创建圆弧连接，通过设置半径实现圆角过渡；“TRIM”（快捷键“TR”）和“EXTEND”（快捷键“EX”）常用于修剪或延伸圆弧与其他图形的交点，确保图形的准确性；“CHAMFER”（快捷键“CHA”）虽然主要用于倒角，但在特定参数设置下也能实现类似圆弧的过渡效果，对于需要绘制连续相切圆弧的情况，可以在执行“ARC”命令后，通过“继续”选项（直接按回车键）自动以上一次绘制的直线或圆弧端点为起点，创建与之相切的新圆弧，简化连续曲线的绘制流程。
在实际应用中,不同绘制方式适用于不同场景。“三点”方式适合已知圆弧上任意三点的情况，操作时依次指定三个点即可；“起点、圆心、角度”则需先确定起点和圆心位置，再输入圆弧对应的角度值，适合已知圆心角的情况；“起点、端点、半径”需指定起点、端点和半径长度，适合已知圆弧跨度和大小的场景，为了更直观地对比不同绘制方式的参数需求，以下表格总结了常用圆弧绘制方法的特点：
| 绘制方式 | 快捷操作步骤 | 适用场景 |
|---|---|---|
| 三点 | A→指定三个点 | 已知圆弧上任意三点 |
| 起点、圆心、端点 | A→起点→C（圆心）→端点 | 已知圆心位置和圆弧跨度 |
| 起点、圆心、角度 | A→起点→C→A（角度）→输入角度值 | 已知圆心角和圆心位置 |
| 起点、圆心、长度 | A→起点→C→L（长度）→输入弦长 | 已知弦长和圆心位置 |
| 起点、端点、角度 | A→起点→E（端点）→A→输入角度值 | 已知圆弧跨度和圆心角 |
| 起点、端点、半径 | A→起点→E→R→输入半径值 | 已知圆弧跨度和半径 |
| 圆心、起点、端点 | A→C（圆心）→起点→端点 | 已知圆心位置，从圆心开始绘制 |
| 圆心、起点、角度 | A→C→起点→A→输入角度值 | 已知圆心角，从圆心开始绘制 |
掌握这些快捷键和绘制方式后,用户还需结合实际绘图需求灵活选择，在绘制机械零件的圆角过渡时，可直接使用“FILLET”命令快速生成圆弧；在绘制建筑图纸中的拱形结构时，则更适合通过“起点、圆心、角度”精确控制圆弧的弯曲程度，对于复杂图形中的圆弧编辑，可结合“OFFSET”（快捷键“O”）命令偏移复制圆弧，或使用“BREAK”（快捷键“BR”）命令打断圆弧以满足设计需求。
相关问答FAQs
问：CAD中如何快速绘制与已知直线相切的圆弧？
答：绘制与已知直线相切的圆弧时，可先执行“ARC”命令（快捷键“A”），选择“起点”为直线端点，然后输入“TAN”捕捉切点，或在命令行提示“指定圆弧的端点”时，按住Shift键右键选择“切点”，再指定切点位置，系统会自动生成与直线相切的圆弧，若需连续绘制相切圆弧，完成第一个圆弧后直接按回车键，即可以上一次圆弧的端点为起点继续绘制相切圆弧。
问：如何通过快捷键修改已绘制圆弧的半径或角度？
答：CAD中直接通过快捷键修改已绘制圆弧的半径或角度较复杂，通常需使用“特性”面板（快捷键“Ctrl+1”）进行修改，选中圆弧后，在“特性”面板中找到“半径”或“角度”参数，输入新值即可，若需通过命令修改，可使用“LENGTHEN”（快捷键“LEN”）命令中的“角度”选项调整圆弧包含角，或使用“STRETCH”（快捷键“S”）命令拖动圆弧端点改变其形状，但后者需配合对象捕捉确保精度。
