CAD面积周长命令怎么用？

在CAD软件中,面积和周长的计算是设计工作中不可或缺的操作，无论是建筑布局、机械零件还是景观规划，都需要精确获取图形的几何信息，CAD提供了多种命令和工具来实现这一功能，用户可以根据图形类型（如闭合多段线、面域、不规则边界等）选择合适的方法，以下将详细介绍CAD中面积和周长命令的使用方法、适用场景及注意事项，并结合实例说明具体操作步骤。

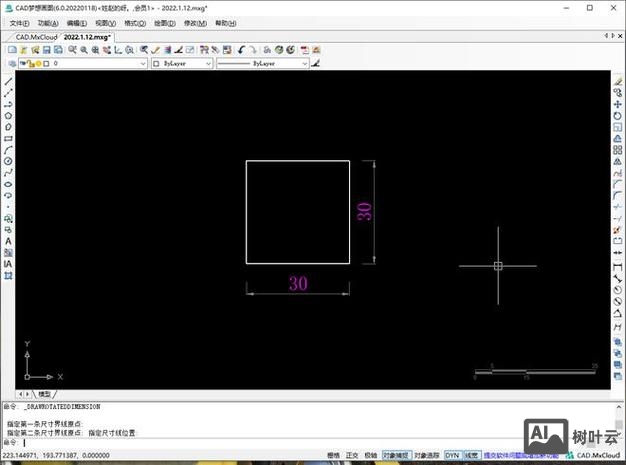

基础命令：AREA（面积查询）

AREA是CAD中最核心的面积周长查询命令，通过直接指定点或选择对象来获取闭合区域的面积和周长，该命令的调用方式包括：

• 命令行输入AREA（或别名AA）后按回车；
• 点击顶部菜单栏“工具”→“查询”→“面积”；
• 使用功能区的“常用”选项卡→“实用工具”面板→“面积”按钮（部分CAD版本）。

指定点查询面积与周长

适用于不规则边界且未形成闭合对象的情况,操作步骤如下：
（1）启动AREA命令后，命令行提示“指定第一个角点或[对象(O)/增加面积(A)/减少面积(S)]：”；
（2）依次点击图形的各个角点（需按顺序连接，如顺时针或逆时针）；
（3）最后输入C（闭合）或直接点击起点，命令行将显示“面积=XXX，周长=XXX”。

注意：若点未闭合，CAD会默认连接起点和终点形成闭合区域计算，但周长结果会包含连接线段长度，可能导致误差，建议手动闭合或使用对象捕捉确保精度。

选择对象查询面积与周长

适用于已绘制的闭合对象（如多段线、矩形、圆、面域等），操作步骤如下：
（1）启动AREA命令后，输入O（对象）后按回车；
（2）选择要查询的闭合对象，命令行直接输出面积和周长。

不同对象的特性：
| 对象类型 | 面积计算规则 | 周长计算规则 |
|—————-|—————————————|—————————————|
| 闭合多段线 | 包含内部孤岛（若多段线为自闭合） | 所有线段（含圆弧）总长度 |
| 圆 | π×半径² | 2π×半径 |
| 矩形 | 长×宽 | 2×(长+宽) |
| 面域 | 支持布尔运算后的复杂形状 | 外轮廓总长度 |

优势：对象查询比指定点更高效，且避免手动点击误差，尤其适用于复杂图形。

高级功能：增加面积与减少面积

当需要计算组合图形的面积（如建筑平面图中扣除墙体后的净面积）时，可通过AREA命令的“增加面积(A)”和“减少面积(S)”选项实现。

示例：计算房间净面积（含门窗洞口）

假设房间轮廓为闭合多段线（面积100㎡），需扣除一个矩形门洞（面积2㎡）和一个圆形窗洞（面积1.5㎡），操作步骤：
（1）启动AREA命令，输入A（增加面积）后按回车；
（2）输入O（对象），选择房间轮廓多段线，显示“面积=100.0000，周长=XXX.0000”；
（3）输入S（减少面积），再次输入O，选择矩形门洞，显示“面积=98.0000，周长=XXX.0000”；
（4）继续输入O，选择圆形窗洞，最终显示“面积=96.5000，周长=XXX.0000”。

注意：增加/减少面积模式可连续操作，按ESC或回车退出模式，该功能适用于“总面积-子区域面积”的场景，如土地规划中的道路扣除、机械零件中的孔洞计算等。

边界与面域：处理复杂闭合区域

对于由多条线段、圆弧等非闭合对象组成的边界，需先将其转化为可计算的对象，常用方法包括BOUNDARY（边界）和REGION（面域）。

BOUNDARY（边界）命令

作用：将封闭区域创建为多段线或面域，操作步骤：
（1）输入BOUNDARY（或别名BO）后回车，弹出“边界创建”对话框；
（2）设置“对象类型”为“多段线”或“面域”，点击“拾取点”；
（3）在图形内部点击，CAD自动搜索封闭边界并生成闭合对象。

适用场景：图纸中由多条直线、圆弧拼接的轮廓（如户型图），无需手动重绘多段线。

REGION（面域）命令

作用：将闭合对象（如圆、多边形、闭合多段线）转换为二维面域，支持布尔运算（并集、差集、交集），操作步骤：
（1）输入REGION后回车，选择一个或多个闭合对象；
（2）转换后，对象可进行布尔运算（如用“差集”扣除内部孔洞），再用AREA命令查询最终面积。

对比：边界命令适用于“生成闭合对象”，面域命令适用于“编辑已闭合对象”，两者结合可高效处理复杂图形。

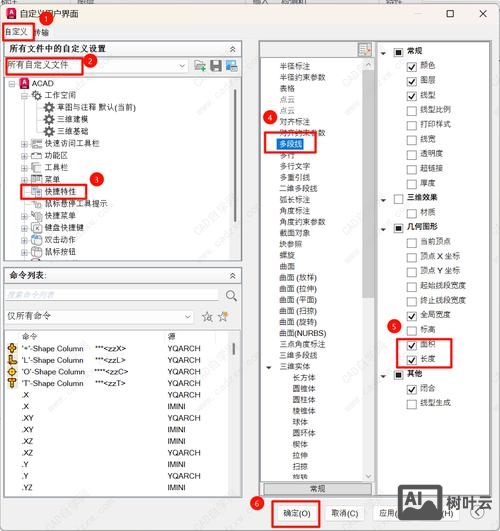

属性字段与动态显示

若需在图纸中直接标注面积和周长,可通过“字段”功能实现动态关联（图形变化时标注自动更新），操作步骤：
（1）绘制闭合多段线或面域；
（2）输入TEXT或MTEXT创建文字标注；
（3）右键选择“插入字段”，在“字段”对话框中选择“对象”→“面积”或“周长”；
（4）点击“选择对象”按钮，拾取闭合图形，设置格式后点击“确定”。

优势：避免手动修改标注，适用于需要频繁修改的设计阶段（如方案调整）。

相关问答FAQs

Q1：为什么查询多段线面积时结果为0？
A1：可能原因及解决方法：
（1）多段线未闭合：输入PEDIT命令，选择多段线后输入C（闭合）或J（合并）使其闭合；
（2）多段线存在自相交：使用OVERKILL命令删除重复或重叠线段，确保图形无交叉；
（3）对象类型错误：确认选择的是“多段线”而非“直线”（直线无法直接计算面积），可用LIST命令查看对象属性。

Q2：如何计算带弧形边界的图形周长？
A2：若图形为闭合多段线（含圆弧），直接用AREA命令选择对象即可，周长会自动包含圆弧长度；若由直线和圆弧分开绘制，需先通过BOUNDARY命令生成闭合多段线，再查询周长，注意：圆弧长度计算精度由CAD的“单位”设置决定，可在“格式”→“单位”中调整精度（如小数点后4位）。
