中望CAD命令栏如何高效使用？

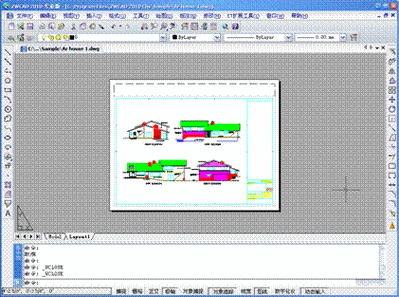

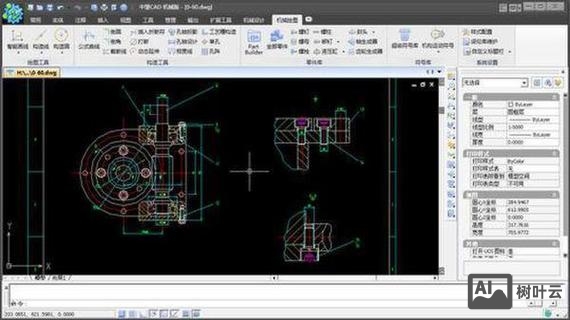

中望CAD命令栏是软件操作的核心交互区域，它不仅是用户输入命令的主要途径，还承载着命令提示、参数输入、历史记录等关键功能，熟练掌握命令栏的使用技巧能显著提升绘图效率，命令栏通常位于绘图窗口下方，默认状态下显示多行文本区域，上方为命令输入行，下方为命令历史记录区,用户可根据需要通过拖拽边缘调整其高度或将其设置为浮动窗口。

命令栏的基本功能与界面构成

命令栏的界面设计遵循“简洁高效”原则，主要包含三个核心部分：命令输入行、命令提示区和历史记录区，命令输入行位于顶部，带有“命令：”提示符，用户可直接在此输入英文命令或中文命令（需切换输入法），例如输入“LINE”或“直线”均可启动直线绘制命令，输入命令后，按回车键或空格键确认，命令栏下方会依次显示命令选项，如“指定第一个点：”“指定下一点或[放弃(U)]：”,用户需根据提示进行相应操作。

命令提示区是命令栏的主体，用于实时显示当前命令的执行状态、选项列表及错误提示，当用户执行“圆”命令时，提示区会显示“指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]：”，此时输入“3P”并回车，即可切换至三点画圆模式，提示区的文本颜色通常为白色，错误提示会以红色显示,便于用户快速识别问题。

历史记录区默认显示最近执行的命令，滚动条可查看更早的操作记录，通过命令行右键菜单，用户可复制、粘贴命令文本，或清除历史记录，命令栏支持透明命令，即在执行其他命令过程中输入“ZOOM”（缩放）或“PAN”（平移）等命令,无需中断当前操作即可调整视图显示。

命令栏的核心操作技巧

1. 命令输入方式
   中望CAD支持多种命令输入方式，除直接输入命令全称外，还可使用快捷键（如“L”代表“LINE”，“C”代表“CIRCLE”）、命令别名（用户可在“acad.pgp”文件中自定义别名）或功能区按钮，对于不熟悉英文命令的用户，中文命令输入法提供了便捷途径，例如输入“矩形”即可启动“RECTANG”命令,降低学习门槛。


   （图片来源网络，侵删）

2. 参数与选项输入
   命令执行过程中，参数输入需严格遵循提示格式，绘制矩形时，提示“指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]：”，若需绘制圆角矩形，需输入“F”并回车，再输入圆角半径值，选项输入不区分大小写，且支持部分字母缩写（如“C”可代表“倒角”或“圆角”，具体需根据当前命令上下文判断）。

3. 动态输入与命令栏联动
   启用“动态输入”功能（按F12切换）后，部分参数提示会直接显示在鼠标十字光标附近，但命令栏仍会同步显示完整提示，两者可结合使用，绘制直线时，光标附近会显示“长度<角度>：”的动态提示，用户可直接输入长度值，而命令栏则会记录“指定下一点或[放弃(U)]：”的完整信息,避免因动态输入遮挡而遗漏选项。

4. 命令重复与中断

   • 重复命令：在命令栏空白处单击鼠标右键，选择“最近的命令”可快速调用历史记录中的命令；或直接按回车键/空格键，重复执行上一条命令。
   • 中断命令：执行命令过程中，按“Esc”键可随时终止当前操作，命令栏会显示“取消”提示；若需退出命令但不放弃已绘制图形，可输入“U”（放弃）并回车。

命令栏的高级应用场景

1. 脚本与自动化操作
   命令栏支持脚本文件的执行，用户可将一系列命令及参数保存为“.scr”脚本文件，通过“SCRIPT”命令批量执行，实现重复性工作的自动化，绘制多个相同参数的圆时，可编写脚本“CIRCLE 0,0 5”（圆心坐标0,0，半径5）,运行后即可一次性生成多个圆形。


   （图片来源网络，侵删）

2. 自定义命令与快捷键
   通过“选项”对话框中的“文件”选项卡，用户可修改“acad.pgp”文件，为常用命令设置别名（如“H”代表“HATCH”），或添加自定义命令，通过“自定义”功能，可将命令栏中的常用命令拖拽至工具栏,实现命令的快速调用。

3. 与其他功能协同
   命令栏与设计中心、属性查询等功能深度联动，执行“LIST”命令选择对象后，命令栏会显示对象的图层、线型、坐标等详细信息；结合“FILTER”命令，可在命令栏中输入过滤条件（如“LAYER=墙体”）,快速筛选特定图层上的对象。

命令栏的常见问题与解决方法

相关问答FAQs

Q1：中望CAD命令栏中如何快速输入带空格的参数？
A：若参数本身包含空格（如“我的图层”），需用双引号括起来，例如输入“-LAYER N “我的图层” C 红色”可创建名为“我的图层”的红色图层，若需在命令执行过程中输入空格作为分隔符，可直接按空格键,无需额外处理。

Q2：为什么命令栏提示“未知命令”但输入的命令拼写正确？ |
A：可能原因包括：① 命令未加载（如插件未启用），需通过“APPLOAD”命令加载相应模块；② 当前工作空间限制了命令显示，可在“工作空间”工具栏中切换至“AutoCAD经典”模式；③ 命令别名与自定义命令冲突，需检查“acad.pgp”文件中的别名设置。
