CAD输入坐标点命令怎么用？

在CAD软件中,输入坐标点是精确绘图的基础操作，掌握坐标输入命令能够帮助用户快速定位图形元素，提高绘图效率，CAD中的坐标输入主要分为绝对坐标、相对坐标和极坐标三种类型，每种类型适用于不同的绘图场景，下面将详细介绍这三种坐标输入方法的具体操作步骤及注意事项。

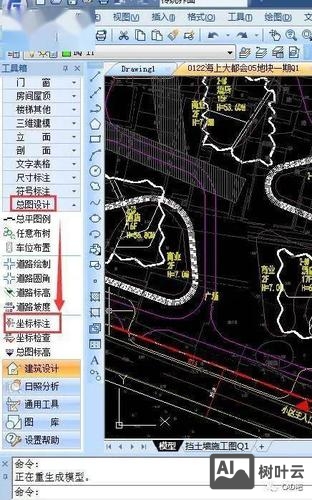

绝对坐标是指以坐标系原点（0,0）为基准点，直接输入目标点的X、Y、Z轴坐标值，在CAD中，输入绝对坐标时需在命令行中直接输入“X,Y,Z”的格式，其中X表示水平方向坐标，Y表示垂直方向坐标，Z表示垂直于XY平面的坐标（在二维绘图中通常省略Z值，默认为0），要输入一个坐标为（100,50）的点，需在命令行提示指定点时输入“100,50”并按回车键，绝对坐标的优点是定位直观，适合已知目标点精确坐标值的场景，但缺点是当目标点与原点距离较远时，输入数值可能较为繁琐。

相对坐标是以前一个输入点为基准点,通过输入目标点与基准点的X、Y轴坐标差值来确定位置，使用相对坐标时，需在坐标值前加上“@”符号，格式为“@ΔX,ΔY”，若上一个输入点为（100,50），现需输入一个向右偏移30、向上偏移20的点，则应输入“@30,20”，相对坐标在连续绘制多个图形元素时非常实用，尤其是在需要按照固定间距或方向排列图形的场景中，能够有效减少计算基准点坐标的工作量。

极坐标是通过输入目标点相对于基准点的距离和角度来确定位置,其格式为“@距离<角度”，距离表示两点之间的直线长度，角度表示与X轴正方向的夹角（逆时针为正方向），要从当前点绘制一个长度为50、角度为30度的线段，需输入“@50<30”，极坐标特别适合绘制具有特定方向和长度的图形，如斜线、圆弧等，需要注意的是，角度的单位默认为度，若需使用弧度，需在CAD中通过“UNITS”命令进行设置。

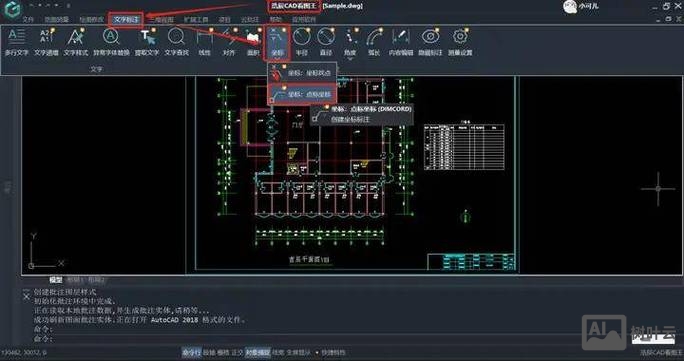

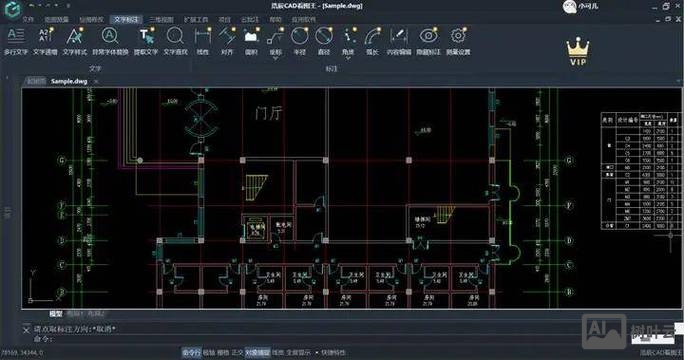

在实际操作中,用户可通过状态栏的“动态输入”功能切换坐标输入模式，启用动态输入后，十字光标附近会显示坐标提示框，用户可直接在框内输入坐标值，无需频繁查看命令行，从而提升绘图流畅度，CAD还提供了“对象捕捉”功能，可帮助用户精确捕捉已有图形的特殊点（如端点、中点、圆心等），与坐标输入命令结合使用时，能进一步保证绘图的准确性。

对于三维绘图,坐标输入需考虑Z轴坐标，绝对坐标输入格式为“X,Y,Z”，相对坐标为“@ΔX,ΔY,ΔZ”，极坐标则需在角度后增加Z值增量，如“@距离<角度<Z增量”，在三维空间中，用户可通过“UCS”（用户坐标系）命令自定义坐标系原点及方向，以简化复杂位置的坐标输入。

以下是不同坐标输入方式的对比表格：

在使用坐标输入命令时,需注意以下几点：一是确保输入法为英文状态，否则可能导致坐标输入无效；二是注意坐标值的单位，需与当前绘图单位一致；三是对于复杂图形，可结合“栅格”和“捕捉”功能辅助定位；四是若输入错误坐标，可通过“U”命令撤销上一步操作。

相关问答FAQs：

Q1：如何在CAD中快速输入多个等间距的点？
A1：可使用相对坐标结合“ARRAY”命令实现，需在水平方向绘制间距为50的10个点，可先输入第一个点的绝对坐标（如“0,0”），随后连续输入“@50,0”并重复9次，或使用“ARRAY”命令中的“矩形阵列”功能，设置列数为10、列间距为50，快速生成等间距点列。

Q2：极坐标输入时角度方向与实际不符如何解决？
A2：这通常是由于CAD的“角度测量”或“角度方向”设置错误，可通过“UNITS”命令打开图形单位对话框，在“角度”区域检查“基准角度”是否设为“东”，并确保“角度方向”为“逆时针”，若需顺时针为正方向，可勾选“顺时针”选项，但需注意此时极坐标的角度值符号需相应调整。
