CAD填充命令如何正确使用？

在CAD软件中，填充命令（HATCH）是绘制图形时常用的功能，主要用于在封闭区域内填充指定的图案、实体颜色或渐变效果，常用于表现剖切面、材质纹理或区域标识等，掌握填充命令的使用方法，能显著提升绘图效率和专业性，以下将从基本操作、参数设置、高级技巧及常见问题等方面详细讲解CAD填充命令的使用方法。

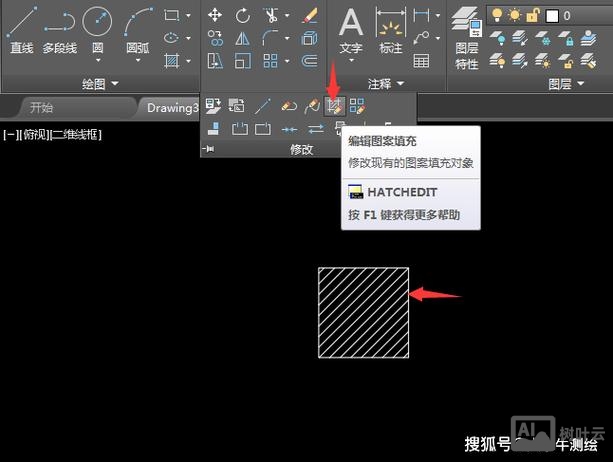

（图片来源网络，侵删）

填充命令的基本调用方式

在CAD中，调用填充命令主要有三种方式：

调用命令后，系统会弹出“图案填充和渐变色”对话框（经典模式）或在功能区显示“图案填充创建”上下文选项卡（默认模式），不同版本的CAD界面略有差异,但核心参数设置一致。

填充边界是定义填充区域范围的轮廓，需确保边界为封闭图形，否则填充可能失败，选择边界的方式包括：

图案类型与比例：在“类型和图案”选项卡中，从“图案”下拉列表选择预设图案（如“ANSI31”表示斜线剖面），通过“比例”调整图案疏密（比例值越大，图案越稀疏；反之越密集），绘制金属剖面时，需将比例调至合适值以避免图案过密或过疏。
角度与双向：通过“角度”选项调整图案旋转角度（如“ANSI31”默认角度为45°，若需绘制相反方向的斜线，可输入225°）；勾选“双向”仅适用于“用户定义”图案，可生成垂直交叉的线条。

孤岛检测：勾选“孤岛检测”后，填充时会自动识别封闭区域内的独立边界（如孔洞、文字等），并可选择“普通”“外部”“忽略”三种填充方式：
- 普通：交替填充孤岛内外区域（默认选项）。
- 外部：仅填充最外层边界与第一个孤岛之间的区域。
- 忽略：忽略所有孤岛，填充整个封闭区域。
边界保留：勾选“保留边界”可将填充边界转换为独立对象（如多段线），便于后续编辑。

填充图案的修剪与分解

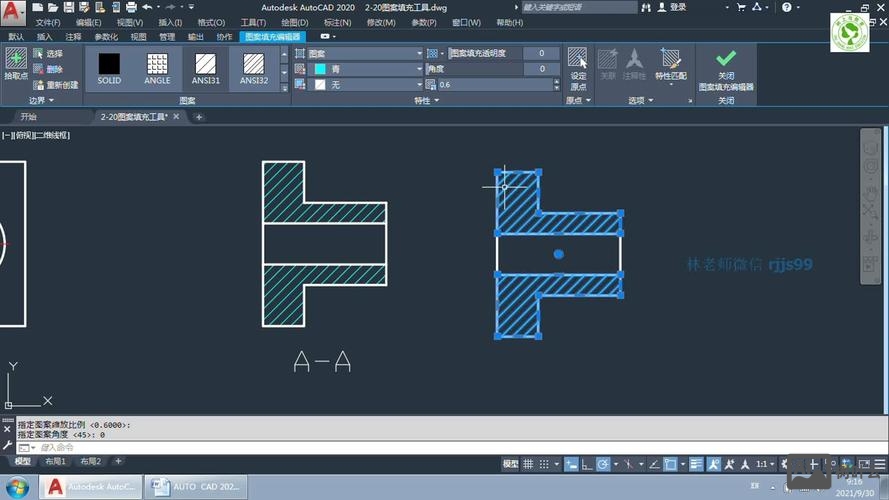

（图片来源网络，侵删）
- 修剪：使用“TRIM”命令可修剪填充图案的局部，但需确保填充与边界关联；若填充被分解（使用“EXPLODE”命令），则可单独编辑图案线条。
- 渐变填充的编辑：渐变填充无法直接修剪，需通过调整边界或重新填充实现。
自定义填充图案
当预设图案无法满足需求时，可自定义图案：
- 创建包含“*”开头的自定义图案文件（.pat格式），保存至CAD支持路径（如安装目录的“Support”文件夹）。
- 在“图案填充”对话框中，点击“自定义图案”下拉列表，选择自定义文件中的图案。
填充图案的可见性控制
- 通过命令行输入 FILL，设置“开/关”状态（“关”时仅显示边界，不显示填充，适用于复杂图形的性能优化）。
- 使用“图层”管理填充：将不同类型的填充放置在不同图层，通过冻结或锁定图层控制显示。
填充图案的匹配与继承
- 特性匹配：在“图案填充创建”选项卡中，点击“特性匹配”下的“使用源图案填充”图标，可复制已有填充的样式（如图案、比例、角度）到新区域。
- 继承选项：选择“使用当前原点”或“使用源图案填充的原点”，控制填充基点的对齐方式。

问题现象	可能原因	解决方案
填充无法显示或报错	边界未封闭、存在重叠对象	使用“边界集”检查封闭性，或用“BO”命令创建封闭多段线
填充比例异常（过密/过疏）	比例值设置不当	根据图形尺寸调整比例，例如1:100图纸中“ANSI31”比例可设为10-20
渐变填充颜色不显示	未正确设置渐变参数或版本兼容问题	确认CAD版本支持渐变填充，检查颜色类型选择（双色/单色）
