CAD命令栏在哪？如何调出显示？

在计算机辅助设计（CAD）软件中，命令栏是用户与软件进行交互的核心区域，它不仅是输入指令的通道，更是实时反馈操作状态、显示选项参数、记录历史命令的关键界面，对于初学者而言，快速定位并熟练使用命令栏是掌握CAD操作的第一步，本文将详细解析CAD命令栏的位置、功能及使用技巧，帮助用户高效提升绘图效率。

命令栏的默认位置与界面构成

在主流CAD软件（如AutoCAD、中望CAD等）中，命令栏的默认位置通常位于绘图区域的下方，呈水平条状布局，以AutoCAD为例，启动软件后，默认界面中绘图区下方会显示一个固定高度的文本窗口，这就是命令栏的主体部分，其界面主要由以下几个区域组成：

1. 命令输入框：位于命令栏左侧，用户可直接在此输入CAD命令（如“LINE”“CIRCLE”等）或命令别名（如“L”“C”），按回车键或空格键执行指令，输入框会实时显示当前输入的字符，并支持命令自动补全功能。
2. 命令历史区：位于输入框右侧，滚动显示近期执行过的命令及系统反馈信息，用户可通过鼠标滚轮或滚动条查看历史记录，双击某条历史命令可快速重新执行。
3. 状态提示区：位于命令栏最右侧，动态显示当前操作的状态提示、选项参数或警告信息，执行“LINE”命令时，状态区会提示“指定第一个点：”，用户可根据提示进行下一步操作。
4. 工具栏按钮：部分CAD版本在命令栏两侧或上方附加了常用工具按钮（如“放弃”“重做”），方便用户快速调用功能，但核心功能仍以文本交互为主。

命令栏的显示与隐藏调整

由于不同用户的操作习惯或屏幕分辨率差异,命令栏可能需要手动调整显示状态，以下是常见操作方法：

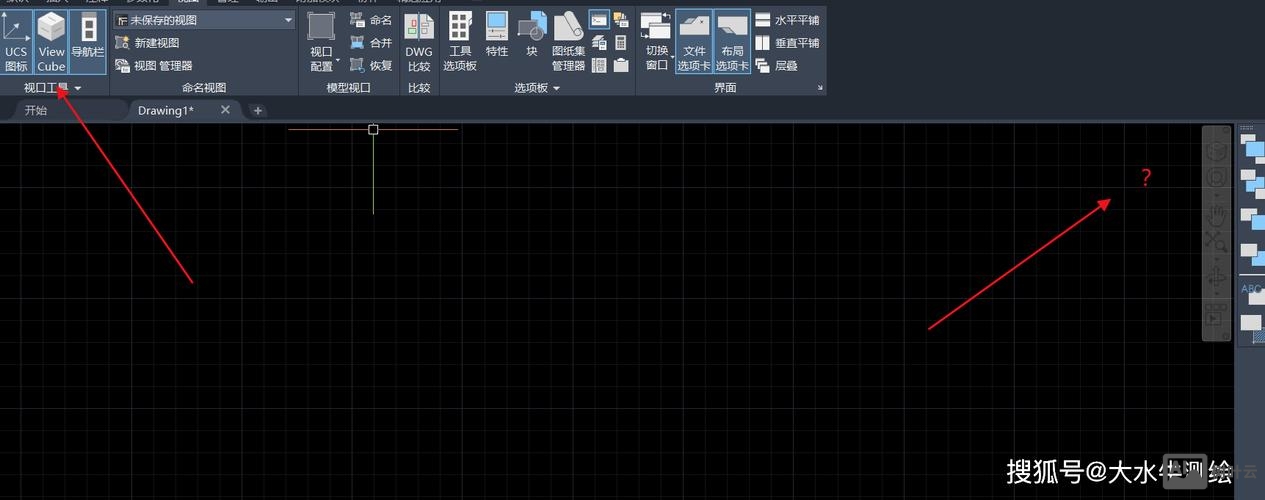

1. 显示/隐藏命令栏：

   • 菜单栏操作：依次点击“视图”→“显示”→“命令行窗口”，或通过“工具”→“选项”→“显示”选项卡中勾选/取消“显示命令行”选项。
   • 快捷键操作：按“Ctrl+9”组合键可快速切换命令栏的显示与隐藏，这是最高效的方式之一。
   • 界面拖拽：当命令栏处于浮动状态时，用户可通过拖拽标题栏将其移动至绘图区边缘，自动吸附为固定面板；若拖拽至绘图区外，则可恢复为默认的底部固定位置。

2. 调整命令栏大小与位置：


   （图片来源网络，侵删）
   • 高度调整：将鼠标悬停在命令栏的上边缘，当光标变为双向箭头时，按住左键上下拖拽可调整高度，以显示更多历史记录。
   • 位置切换：右键单击命令栏标题栏，选择“允许固定”或“浮动”，可在固定模式（底部、顶部、左侧、右侧）与浮动模式（可自由移动）之间切换，大屏幕用户可将命令栏固定在右侧，与绘图区形成左右布局，扩大绘图视野。

命令栏的核心功能与使用技巧

命令栏不仅是输入工具,更是CAD高效绘图的核心枢纽，以下功能需重点掌握：

1. 命令输入与执行：

   • 完整命令输入：直接输入英文命令（如“CIRCLE”），适用于不熟悉别名的用户。
   • 命令别名：使用简化的命令别名（如“C”代表圆，“PL”代表多段线），可大幅提升输入效率，用户可通过“ acad.pgp”文件自定义别名（如“输入“RENAME”命令编辑）。

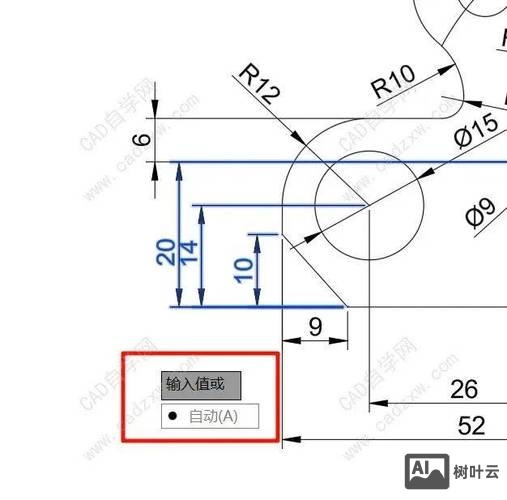

   • 动态输入配合：开启“动态输入”功能（F12键）后，命令栏的参数提示会同步显示在光标附近，但核心命令仍需在命令栏输入，两者结合可减少视线切换。

2. 选项参数与参数化输入：
   执行命令时，命令栏会实时显示当前选项，如绘制矩形时提示“指定第一个点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]：”，用户可直接输入选项括号内的字母（如输入“F”设置圆角），或在绘图区点击选择，参数化输入（如输入“@100,50”表示相对坐标）也需在命令栏完成，确保精度。

3. 命令历史与脚本调用：

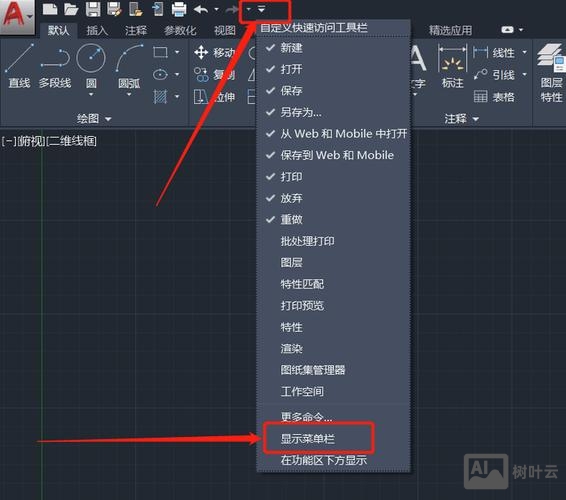

   （图片来源网络，侵删）
   • 历史命令复用：对于重复执行的命令，无需重新输入，只需在命令历史区找到对应命令并双击即可，若需批量执行，可选中历史命令后右键复制，粘贴到文本文件中形成脚本（.scr文件），通过“SCRIPT”命令批量运行。
   • 搜索与过滤：部分CAD版本支持命令栏搜索功能，输入关键词可快速过滤历史命令，提升查找效率。

4. 错误提示与调试：
   当操作出错时（如输入无效命令或参数不足），命令栏会以红色文字显示错误信息（如“未知命令 ‘XXX’，请输入 HELP 获取命令列表”），用户可根据提示修正操作，通过命令栏查看命令执行过程（如“选择对象：”提示），可避免遗漏步骤。

不同CAD软件中命令栏的细微差异

尽管主流CAD软件的命令栏功能相似,但界面布局和操作细节略有不同：
| 软件名称 | 默认位置 | 特色功能 | 快捷键 |
|————–|——————–|—————————————————————————-|———————|
| AutoCAD | 绘图区下方 | 支持“命令行”窗口拆分，可同时显示多个命令栏；集成AutoLISP脚本实时提示 | Ctrl+9（切换显示） |
| 中望CAD | 绘图区下方 | 命令栏支持“迷你化”隐藏，仅显示输入框；可自定义命令栏背景色与文字颜色 | Ctrl+9（切换显示） |
| DraftSight | 绘图区右侧（默认） | 命令栏与属性面板集成，可切换显示模式；支持命令历史记录导出为文本文件 | 无固定快捷键，需通过菜单调整 |
|浩辰CAD | 绘图区下方 | 命令栏内置“命令助手”，可智能推荐相关命令；支持语音输入命令（需开启语音功能） | Ctrl+9（切换显示） |

提升命令栏使用效率的进阶技巧

1. 自定义命令栏：通过“选项”对话框中的“文件”选项卡，修改“命令行窗口”的配置文件，可调整字体大小、缓冲行数、历史记录数量等参数，适应不同使用场景。
2. 快捷键组合：结合“Ctrl+C”（复制命令历史）、“Ctrl+V”（粘贴命令）等功能，可实现跨软件命令复用，例如从Word中复制坐标值粘贴到命令栏直接绘制点。
3. 脚本自动化：将常用命令序列保存为脚本文件（如绘制标准螺栓的命令组），通过“SCRIPT”命令一键执行，减少重复劳动。

相关问答FAQs

问题1：命令栏突然消失，如何快速找回？
解答：命令栏意外隐藏是常见问题，可通过以下方法快速恢复：

• 按“Ctrl+9”组合键，这是最快捷的切换方式；
• 若无效,点击顶部菜单栏“视图”→“显示”→“命令行窗口”；
• 右键单击任意工具栏,选择“命令行”选项，手动勾选显示。

问题2：命令栏字体太小看不清，如何调整？
解答：调整命令栏字体大小有两种方法：

• 临时调整：在命令栏右键单击，选择“选项”→“显示”选项卡，点击“命令行窗口字体”按钮，在弹出的对话框中选择字号并应用；
• 自定义样式：若需固定字体，可在“选项”→“文件”选项卡中展开“命令行窗口”→“联机帮助”→“acad.lin”，修改字体配置文件（需备份原文件），重启软件后生效。
