CAD布局缩放比例命令怎么用?

在CAD绘图过程中,布局空间是用于打印输出和布局展示的重要环境,而缩放比例的设置直接关系到图纸的打印尺寸、标注显示比例以及视图布局的合理性,掌握CAD布局中的缩放比例命令及相关操作,能够有效提升绘图效率和输出质量,以下将从布局缩放的核心逻辑、常用命令、操作步骤及注意事项等方面进行详细说明。

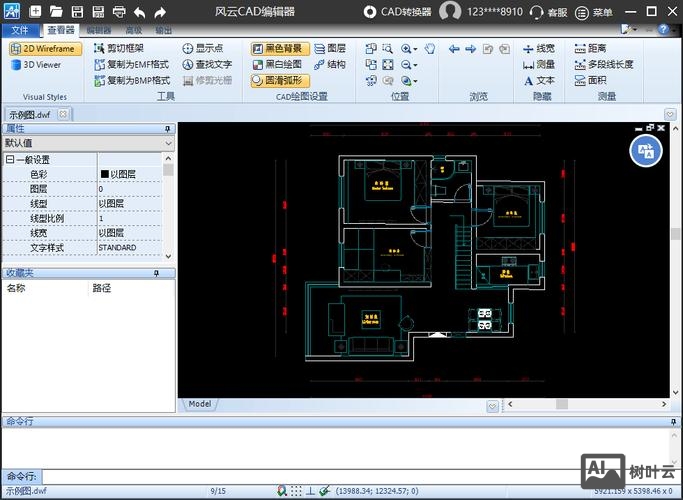

cad布局缩放比例命令
(图片来源网络,侵删)

布局缩放的核心逻辑:视口与比例控制

CAD布局中的缩放并非直接对整个布局空间进行缩放,而是通过“视口”这一载体实现,布局空间可以理解为一张虚拟的“打印纸”,而视口则是这张纸上的“窗口”,通过视口可以模型空间中的图形按特定比例显示在布局中,布局缩放的核心是视口比例的设置,确保模型空间的图形在布局中按指定尺寸显示,并最终以正确比例打印。

布局缩放的核心命令及操作方法

视口比例设置(MVSETUP/视口工具栏)

  • 功能:快速设置视口内图形的显示比例,是布局缩放最常用的操作。

  • 操作步骤

    1. 在布局空间中,双击进入视口内部(此时模型空间激活),或直接选中视口边框。
    2. 右键单击状态栏的“视口比例”选项(通常位于界面右下角),或在命令行输入 MVSETUP 回车,选择“缩放视口”选项。
    3. 在弹出的比例列表中选择预设比例(如1:100、1:50等),或选择“自定义”输入所需比例值。
    4. 调整完成后,双击布局空白区域退出视口,视口内图形将按设定比例显示。
  • 快捷方式:通过“视图”选项卡→“视口”面板→“视口比例”下拉菜单,可直接选择或修改比例。

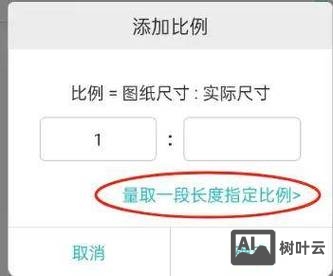

    cad布局缩放比例命令
    (图片来源网络,侵删)

ZOOM命令(缩放视图)

  • 功能:在视口内动态调整图形的显示范围,配合比例设置实现精确缩放。
  • 常用选项
    • 比例(S):输入比例因子(如2表示放大2倍,0.5表示缩小为1/2),或输入 XP 表示相对于图纸空间单位的缩放(如 1XP 表示1:1比例,5XP 表示1:2比例)。
    • 窗口(W):通过拖拽矩形框选需要显示的区域,自动调整比例以框选内容充满视口。
    • 全部(A):显示视口内的所有图形对象(超出视口范围的图形不显示)。
  • 操作示例
    若需将模型空间中的图形以1:100比例显示在布局视口中,可双击进入视口,输入 ZOOM→回车→输入 1/100XP→回车,图形即按1:100比例缩放显示。

SCALE命令(缩放对象)

  • 功能:直接对模型空间中的单个或多个对象进行尺寸缩放,影响模型空间本身的尺寸,需谨慎使用。
  • 适用场景:当模型空间中图形尺寸与实际需求不符时(如误将1米画为1000毫米),可通过 SCALE 命令调整对象尺寸,再配合视口比例设置。
  • 操作步骤
    1. 在模型空间中选择需缩放的对象。
    2. 输入 SCALE→回车→指定基点(通常选择图形的角点或中心点)。
    3. 输入比例因子(如将1000mm调整为1mm,输入比例因子0.001)。
  • 注意:此命令会改变模型空间对象的实际尺寸,若仅调整布局显示比例,优先使用视口比例而非 SCALE

LAYOUTWIZARD(布局向导)

  • 功能:创建新布局时,通过向导设置打印机、图纸尺寸及视口默认比例,适合批量标准化布局。
  • 操作步骤
    1. 输入 LAYOUTWIZARD→回车,弹出“创建布局”向导。
    2. 按提示输入布局名称、选择打印机、图纸尺寸(如A4、A3)。
    3. 在“方向”中选择“纵向”或“横向”,在“定义视口”中选择“单个”或“阵列”,并设置视口比例(如1:100)。
    4. 完成向导后,布局将自动创建带默认比例的视口,可直接在此基础上调整。

布局缩放比例的设置流程(以1:100为例)

以下为完整的布局比例设置步骤,适用于从模型空间到布局输出的标准化流程:

步骤命令/工具注意事项
1进入布局空间单击布局选项卡(如“布局1”)确保模型空间图形已完成,无需进一步编辑
2创建视口“视图”→“视口”→“单个”,拖拽绘制视口矩形视口大小应略小于图纸打印区域,留出边距
3设置视口比例双击进入视口→状态栏“视口比例”→选择1:100或输入 ZOOM1/100XP,确保比例带 XP 后缀
4调整图形位置在视口内使用 PAN 命令平移图形,使目标区域居中避免缩放后再平移导致比例混乱
5锁定视口比例选中视口边框→右键→“显示锁定”→“是”防止误操作改变视口比例,导致打印尺寸错误
6添加标注和注释切换至布局空间,使用“标注”工具栏添加尺寸标注布局空间标注应使用“布局标注样式”,比例设为1:1
7打印预览“文件”→“打印预览”检查视口内图形是否完整、比例是否正确,边距是否合适

常见问题及注意事项

  1. 视口比例与打印尺寸不符

    • 原因:未锁定视口比例,或误用 SCALE 命令缩放视口内图形;视口比例未正确设置 XP 后缀。
    • 解决:检查视口“显示锁定”状态;重新设置视口比例时,确保使用 ZOOM比例因子XP(如 1/100XP)。
  2. 布局中标注显示过大或过小

    • 原因:标注样式在模型空间和布局空间混用,或标注比例未与视口比例匹配。
    • 解决:在布局空间中创建标注时,使用“标注样式管理器”新建布局标注样式,将“调整”选项卡中的“全局比例”设为1,标注线自身比例会自动适应视口比例。

相关问答FAQs

Q1:为什么在布局视口中设置比例后,打印出来的图形尺寸仍然不正确?
A:可能原因包括:① 未锁定视口比例,导致操作中无意修改了比例;② 视口比例输入时遗漏了 XP 后缀(如输入 1/100 而非 1/100XP);③ 打印设置中“打印比例”未选择“布满图纸”或手动设置了与视口冲突的比例,解决方法:检查视口“显示锁定”状态,重新输入带 XP 后缀的比例,并在打印对话框中确认“打印比例”与视口比例一致。

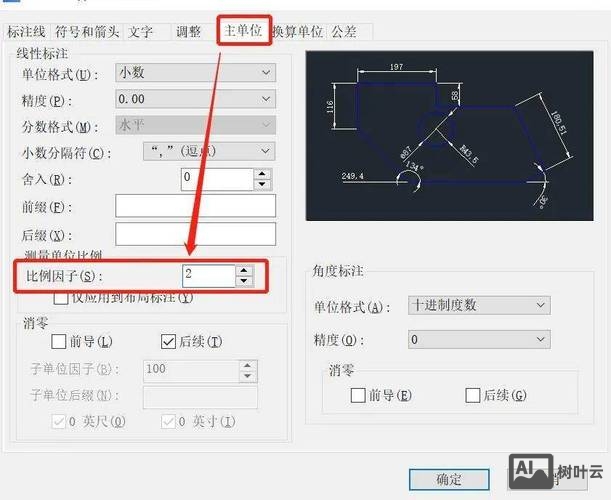

cad布局缩放比例命令
(图片来源网络,侵删)

Q2:如何在布局中创建多个不同比例的视口?
A:可通过以下步骤实现:① 在布局空间中创建多个视口(“视图”→“视口”→“多个”);② 双击进入第一个视口,按需设置比例(如1:100)并锁定;③ 双击进入第二个视口,重复设置不同比例(如1:50);④ 为每个视口单独添加图层控制(如不同视口冻结不同图层),避免图形重叠,注意:每个视口的缩放操作仅影响当前视口,不会干扰其他视口的比例设置。
