CAD移动命令如何精准移动图形？

在CAD软件中，移动图形命令是最基础且高频使用的工具之一，主要用于调整图形对象在绘图区域中的位置，而不改变其大小、方向或属性，熟练掌握移动命令的多种操作方式，能显著提升绘图效率，本文将详细解析CAD移动图形命令的使用方法、操作技巧及注意事项。

移动命令的基本调用方式

移动命令的英文全称为“MOVE”，简称快捷键“M”，在CAD中调用该命令主要有三种途径：

1. 功能区菜单：在“常用”选项卡下的“修改”面板中，点击“移动”按钮（图标为一个十字箭头）。
2. 命令行输入：直接在命令行输入“MOVE”或“M”，按回车键确认。
3. 快捷菜单：选中对象后，右键单击选择“移动”选项。

无论通过哪种方式调用，命令行均会提示“选择对象：”，此时需框选或点选需要移动的图形，按回车键结束选择,后续将进入位移设置阶段。

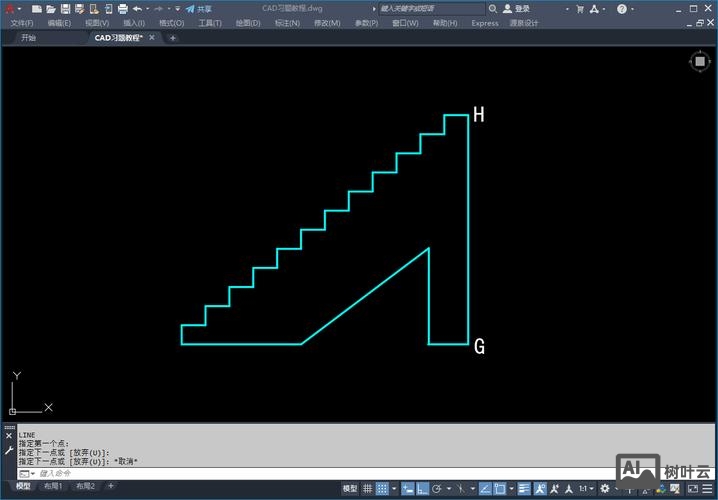

移动操作的核心步骤

移动命令的核心是确定“基点”（移动的起点）和“第二点”（移动的终点），具体操作流程如下：

1. 选择对象：使用窗选（矩形框选）、交叉选择或点选方式，选中目标图形，可多次选择，按回车键确认。
2. 指定基点：基点是移动的参考基准，通常选择对象的特征点（如端点、中点、圆心）或任意点，可通过鼠标点击或输入坐标值指定。

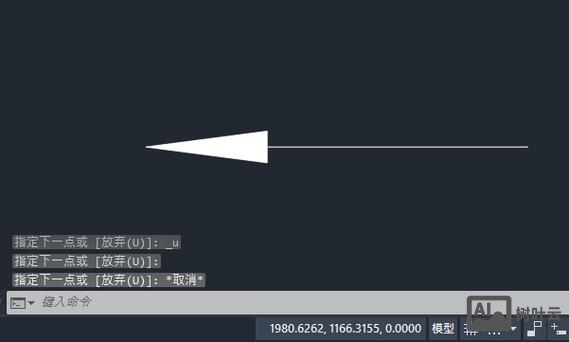

3. 指定位移：
   • 直接拖拽法：鼠标移动到目标位置后点击，完成移动。
   • 相对坐标法：输入第二点相对于基点的坐标（如“@100,50”表示沿X轴正方向100，Y轴正方向50）。
   • 距离输入法：鼠标移动方向确定移动角度，在命令行输入距离值（如输入“50”并按回车，沿鼠标方向移动50单位）。

移动命令的高级技巧

结合对象捕捉功能

在移动过程中，启用“对象捕捉”（如端点、交点、垂足等），可确保图形精确对齐，将一个圆的圆心移动到直线的端点，需先开启“圆心捕捉”和“端点捕捉”。

使用“位移”选项

命令行提示“指定基点或 [位移(D)] <位移>：”时，输入“D”可直接输入位移矢量（如“X,Y,Z”坐标），无需指定基点，适合已知精确位移量的场景。

移动与旋转、缩放的组合使用

若需同时调整位置和方向，可在移动完成后调用“旋转”命令；若需改变大小，可结合“缩放”命令，通过“夹点编辑”功能，选中对象后拖拽夹点可直接移动，无需调用命令。

“拉伸”与“移动”的区别

“拉伸”（STRETCH）命令可部分移动对象边界点，而“移动”是整体平移，选中矩形的一个顶点进行拉伸，矩形形状会改变；而移动则保持矩形不变。

移动命令的常见问题及注意事项

1. 对象未选中：移动前需确保正确选择对象，可输入“SELECT”命令查看选中状态。
2. 基点选择不当：若基点选择非特征点，移动后图形可能偏离预期位置，建议优先使用对象捕捉。
3. 坐标输入错误：输入相对坐标时需注意“@”符号的使用，绝对坐标则直接输入“X,Y”。
4. 图层管理：若对象被锁定或冻结在图层中，无法移动，需检查图层状态。

移动命令的实战应用示例

以下通过表格对比不同移动场景的操作方法：

相关问答FAQs

Q1：移动对象时如何避免图形位置偏移？
A：确保基点选择准确，优先启用对象捕捉功能（如“端点”“中点”），若需精确对齐，可使用“对象捕捉追踪”功能，通过临时参考点定位，检查图形是否包含非关联块或外部参照，这些元素可能导致移动异常。

Q2：如何快速将多个对象移动到同一水平线上？
A：可采用以下方法：

1. 使用“LINE”命令绘制一条临时参考线；
2. 选中所有对象，输入“M”命令，捕捉对象的基准点（如底部中点）；
3. 输入“FROM”选项，捕捉参考线的端点，再输入偏移量（如“@0,0”），使基准点与参考线对齐；
4. 删除参考线即可。
   若需批量处理，可结合“ALIGN”命令实现更复杂的位置调整。
