CAD直线延伸命令怎么用？

CAD直线延伸命令是AutoCAD中非常实用的工具，主要用于将直线、多段线、射线等对象精确延伸至指定的边界对象上，从而快速完成图形的闭合或连接，这一命令在工程制图、机械设计、建筑设计等领域应用广泛，能够显著提高绘图效率和精度，下面将从命令功能、操作步骤、注意事项、实际应用场景及与其他命令的对比等方面进行详细阐述。

命令功能与适用范围

CAD直线延伸命令（Extend）的核心功能是将选定的对象延伸，使其端点与另一个对象（称为边界边）的边相交，边界边可以是直线、圆弧、圆、椭圆、多段线、构造线、射线、文字、块等，但必须与延伸对象在二维空间中实际相交或其延长线相交,该命令适用于以下情况：

1. 闭合图形：如将两条未相交的直线延伸至交点,形成闭合的三角形或多边形。
2. 连接线段：将管道线、电路图中的导线等延伸至指定设备或连接点。
3. 修改设计：当调整图形尺寸后,通过延伸命令快速修正相关线段的长度。

操作步骤详解

使用CAD直线延伸命令时，需严格遵循以下步骤,以确保操作准确无误：

1. 启动命令：

   • 通过命令行输入Extend（快捷键EX）并按回车键。
   • 或通过功能区“修改”面板中的“延伸”按钮图标（图标为一条直线指向一个方框）。

2. 选择边界边：


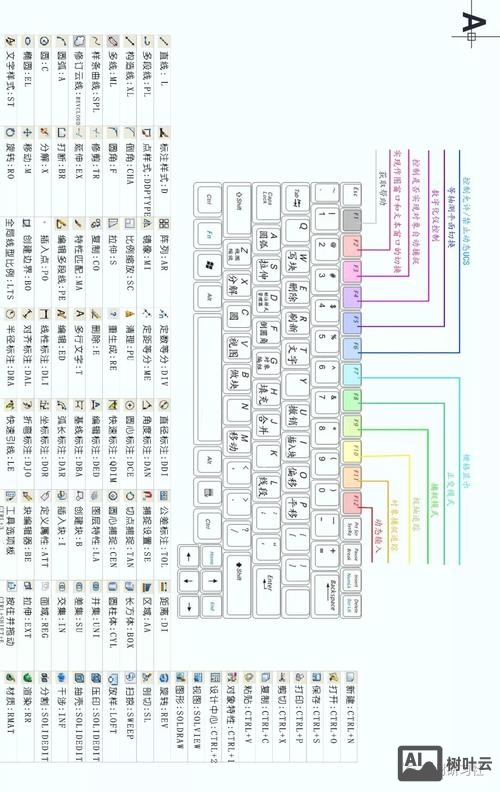

   （图片来源网络，侵删）
   • 命令行提示“选择对象或 <全部选择>：”,此时需先选择作为延伸目标的边界对象。
   • 可以逐个点击选择，或使用窗选（矩形框选）方式批量选择。
   • 若直接按回车键，则所有对象均被视为边界边（适用于边界明确的情况）。

3. 选择要延伸的对象：

   • 选择边界边后，命令行提示“选择要延伸的对象，或按住Shift键选择要修剪的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)]：”。
   • 点击需要延伸的对象,该对象将沿其自然方向延伸至最近的边界边。
   • 若延伸对象与边界边无实际交点，需通过“边(E)”选项设置为“延伸”模式（默认为“不延伸”）。

4. 选项说明：

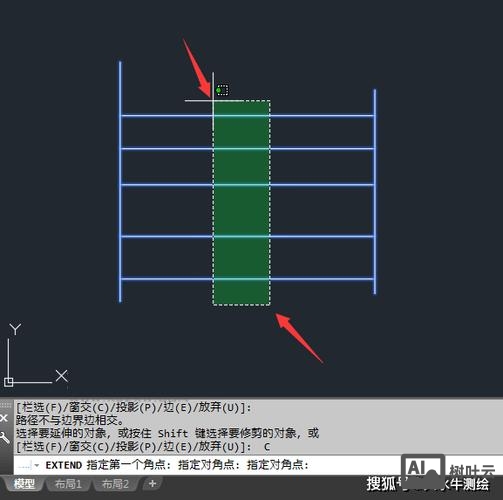

   • 栏选(F)：通过绘制一条临时直线,选择所有与该直线相交的延伸对象。
   • 窗交(C)：通过矩形窗选方式选择延伸对象,仅完全包含在窗选框内的对象被选中。
   • 投影(P)：用于三维绘图，选择“无”仅延伸实际相交的对象，“UCS”延伸当前UCS平面内的对象，“视图”按视图方向延伸。
   • 边(E)：控制延伸模式。“延伸”允许延伸至边界边的延长线；“不延伸”仅延伸至实际交点。
   • 放弃(U)：撤销上一步操作。

5. 完成操作：

   重复选择要延伸的对象，直至所有目标对象处理完毕,按回车键或右键确认退出命令。


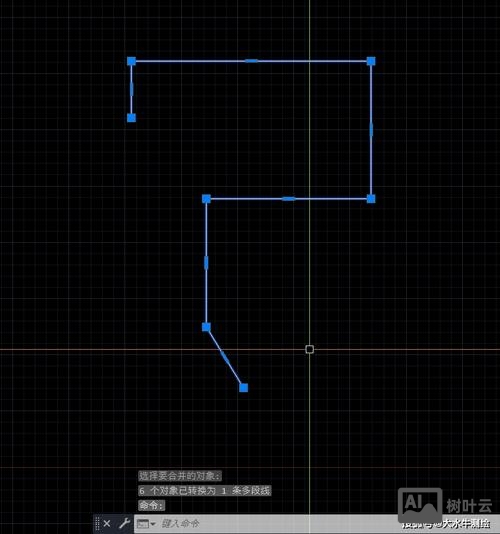

   （图片来源网络，侵删）

注意事项与常见问题

1. 边界边与延伸对象的位置关系：

   • 延伸对象必须与边界边在二维空间中存在潜在交点（即延长线可相交）,否则延伸无效。
   • 两条平行直线无法通过延伸命令相交，需使用其他工具（如旋转、移动）调整位置。

2. 复杂对象的延伸限制：

   • 块、文字、面域等对象不能作为延伸对象,但可作为边界边。
   • 多段线若包含弧线段，延伸时仅处理直线部分，弧线段需通过“拉伸”命令修改。

3. Shift键的妙用：

   按住Shift键点击延伸对象，可临时切换为修剪功能,直接剪掉超出边界边的部分。

4. 命令的连续性：

   延伸命令启动后，可连续选择多个对象进行延伸，无需重复启动命令,提高效率。

实际应用场景举例

1. 机械设计中的轴类零件：

   绘制阶梯轴时，各轴段可能未对齐，使用延伸命令将轴端线延伸至轴承位或轴肩的边界线,确保尺寸准确。

2. 建筑平面图中的墙体连接：

   绘制墙体时，相邻墙体可能存在间隙，通过延伸命令将墙体线延伸至交点,快速闭合房间轮廓。

3. 电路图中的导线连接：

   将导线延伸至电阻、电容等元件的接线端,确保电路连接完整。

与其他命令的对比

命令操作效率提升技巧

1. 快捷键与自定义：

   • 将Extend命令设置为快捷键（如EX）,减少输入时间。
   • 通过“CUI”自定义界面，将常用选项（如“栏选”）添加到工具栏。

2. 对象选择方式：

   对于复杂图形，使用“窗交(C)”或“栏选(F)”批量选择延伸对象,避免逐一点击。

3. 边界边的优化：

   若延伸对象需多次操作至同一边界边，可提前锁定或冻结其他图层，仅保留边界边和延伸对象,减少干扰。

相关问答FAQs

问题1：为什么延伸命令提示“对象未与边界边相交”？
解答：通常是因为延伸对象与边界边在二维空间中无实际交点或延长线不相交，可通过以下方式解决：

1. 检查对象位置是否正确，必要时使用“移动”命令调整。
2. 在选择边界边后，输入E（边选项），选择“延伸”模式，允许对象延伸至边界边的延长线。
3. 确认延伸对象和边界边是否在同一图层或未被锁定/冻结。

问题2：如何将多条直线同时延伸至同一圆弧边界？
解答：操作步骤如下：

1. 输入Extend命令，选择圆弧作为边界边（按回车键确认）。
2. 输入F（栏选），绘制一条直线穿过所有需要延伸的直线（无需精确点击）。
3. 按回车键，所有与栏选线相交的直线将延伸至圆弧边界。
4. 若部分直线未延伸成功，检查圆弧是否与直线延长线相交，或使用“边(E)”选项设置为“延伸”。
