cad线性标注命令怎么用？

CAD线性标注命令是AutoCAD中最基础也是最常用的标注工具之一，主要用于标注图形对象在水平、垂直或指定方向上的尺寸，无论是机械设计、建筑工程还是电子电路图绘制，线性标注都是确保图形尺寸准确表达的关键功能，本文将详细介绍线性标注命令的使用方法、操作步骤、参数设置及常见应用场景,帮助用户全面掌握这一核心工具。

线性标注命令的启动方式

在AutoCAD中,启动线性标注命令主要有以下几种方式：

1. 功能区操作：切换到“注释”选项卡，在“标注”面板中点击“线性”按钮（图标为∥）。

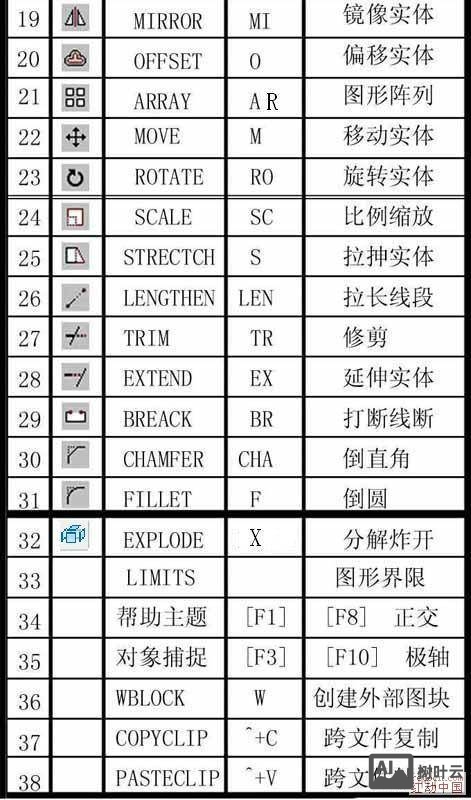

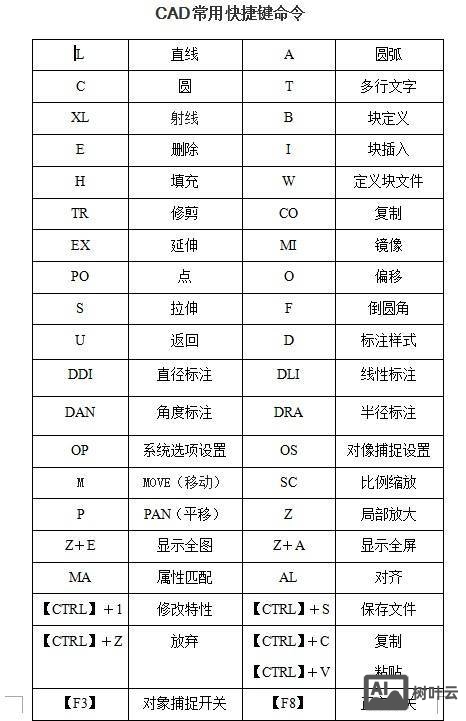

2. 命令行输入：在命令行中直接输入DIMLINEAR或简化命令DIMLIN,然后按回车键。
3. 工具栏操作：在经典工作界面中，通过“标注”工具栏的“线性标注”图标启动。
4. 快捷菜单：在绘图区域右键单击，选择“标注”中的“线性”选项。

启动命令后，命令行会提示用户指定第一条尺寸界线原点,此时需要通过鼠标点击或坐标输入选择标注的起点。

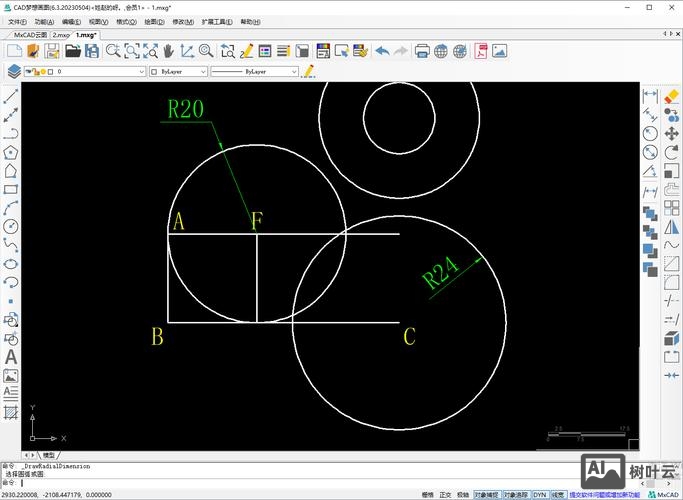

线性标注的操作步骤

线性标注的完整操作流程可分为以下步骤：

1. 选择标注起点：命令行提示“指定第一个尺寸界线原点”时，点击图形对象的端点或交点作为第一条尺寸界线的起点，标注一条水平线段的长度时,需先选择线段的左端点。
2. 选择标注终点：命令行接着提示“指定第二个尺寸界线原点”,点击线段的右端点作为第二条尺寸界线的起点。
3. 确定标注位置：选择完两个原点后，命令行会提示“指定尺寸线位置”，此时移动鼠标调整尺寸线的位置（通常放置在图形上方或下方）,点击确认完成标注。

在操作过程中,用户还可以通过命令行选项进行自定义设置，

• 多行文字（M）：进入多行文字编辑器，可修改标注文字的内容、格式或添加前缀/后缀。
• 文字（T）：直接在命令行输入自定义文字替代默认测量值。
• 角度（A）：调整标注文字的倾斜角度,例如将水平标注的文字旋转90度。
• 水平（H）/垂直（V）：强制标注为水平或垂直方向,即使选择的两个原点不在水平或垂直线上。
• 旋转（R）：将标注尺寸线旋转至指定角度,适用于倾斜对象的标注。

线性标注的参数设置

线性标注的样式和外观可通过“标注样式管理器”进行全局设置，也可在标注过程中临时调整,主要参数包括：

1. 尺寸界线：控制尺寸界线的颜色、线宽和超出尺寸线的长度,在建筑图中可设置较大的超出值以突出标注。
2. 尺寸线：调整尺寸线的颜色、线宽和基线间距,基线间距用于多个线性标注对齐时的间隔控制。
3. 箭头：选择箭头样式（如实心闭合、建筑标记、倾斜等）并设置其大小，机械图常用实心闭合箭头,建筑图常用斜线箭头。
4. 文字：设置文字样式、高度、颜色和对齐方式,可将文字置于尺寸线上方或中断尺寸线。
5. 主单位：设置单位格式（小数、分数、工程等）、精度和比例因子，机械图可设置精度为小数点后两位,建筑图可设置单位为毫米。

以下为常用标注样式参数的对比示例：

线性标注的常见应用场景

1. 机械零件图：标注零件的长度、宽度和孔距等尺寸，标注一个矩形板材的长宽时,依次选择两个对角点即可完成水平或垂直标注。
2. 建筑平面图：标注墙体长度、门窗洞口尺寸等，通过线性标注的“连续”或“基线”功能,可快速生成一系列对齐的尺寸链。
3. 电路板设计：标注元件间距或走线长度，结合“旋转”选项,可标注倾斜走线的实际长度。
4. 三维模型：在三维视图中，通过“投影”选项将三维尺寸投影到二维平面，或使用“坐标”选项标注XYZ轴方向的尺寸。

线性标注的编辑与修改

完成标注后，若需调整尺寸或样式,可通过以下方式编辑：

1. 夹点编辑：单击标注对象，拖动尺寸界线原点夹点可调整标注范围,拖动尺寸线夹点可改变位置。
2. 特性面板：选中标注后，按Ctrl+1打开特性面板，可修改文字内容、箭头样式等参数。
3. 标注样式更新：修改标注样式后，通过“标注”-“更新”命令将新样式应用到现有标注。

相关问答FAQs

Q1: 为什么线性标注显示的尺寸值与实际测量值不符？
A: 可能的原因包括：1）图形单位与标注单位不一致，需在“主单位”中设置正确的比例因子；2）对象被非均匀缩放，导致尺寸计算错误；3）标注样式中的“测量单位比例”被误修改，解决方法：检查图形单位设置，确保对象未被异常缩放,并在标注样式中重置比例因子为1。

Q2: 如何在标注中添加直径符号（Ø）或公差？
A: 添加直径符号：在标注过程中选择“多行文字（M）”，在文字编辑器中输入“%%C”即可显示Ø符号，添加公差：1）在标注样式管理器中新建公差样式，设置公差类型（极限偏差、对称等）和数值；2）通过“特性面板”为单个标注添加公差，在“公差”栏中输入上下偏差值。
