CAD中PU命令如何高效清理冗余对象？

在CAD软件中，PU命令是一个高效且实用的工具，其全称为“PURGE”，主要用于清理图形中未使用的命名对象，如图块、图层、文字样式、标注样式、线型、多线样式、打印样式等，通过执行PU命令，用户可以显著减小文件体积、提升软件运行速度，并避免因冗余对象导致的图形混乱问题，以下将详细介绍PU命令的功能、使用方法、参数设置、注意事项及应用场景。

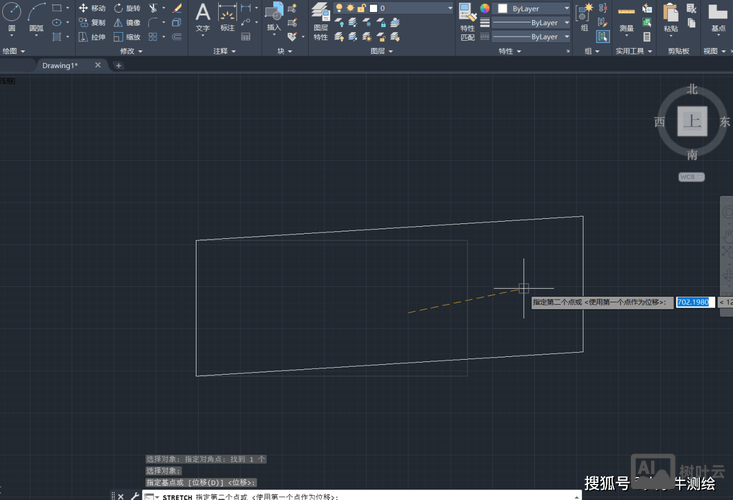

PU命令的核心功能

CAD图形在绘制过程中，经常会产生大量临时或冗余的命名对象，用户可能插入了一个图块后又将其删除，但图块的定义仍保留在图形中；或者创建了新的文字样式但未应用，这些未使用的对象会占用存储空间，甚至影响图形的编辑和打印效率，PU命令的核心作用就是识别并清理这些“无用”的对象，帮助用户优化图形文件,PU命令可以清理的对象类型包括：

• 图块（Block）：未插入到图形中的图块定义。
• 图层（Layer）：未被任何对象引用的图层（除“0”层和DEFPOINTS层外）。
• 文字样式（Text Style）：未被文字对象使用的文字样式。
• 标注样式（Dimension Style）：未被标注对象使用的标注样式。
• 线型（Linetype）：未被任何对象使用的线型。
• 多线样式（Multiline Style）：未被多线对象使用的多线样式。
• 打印样式（Plot Style）：未被布局或视口使用的打印样式。
• 形（Shape）、多线（Multiline）、组（Group）等。

PU命令的执行方式与参数设置

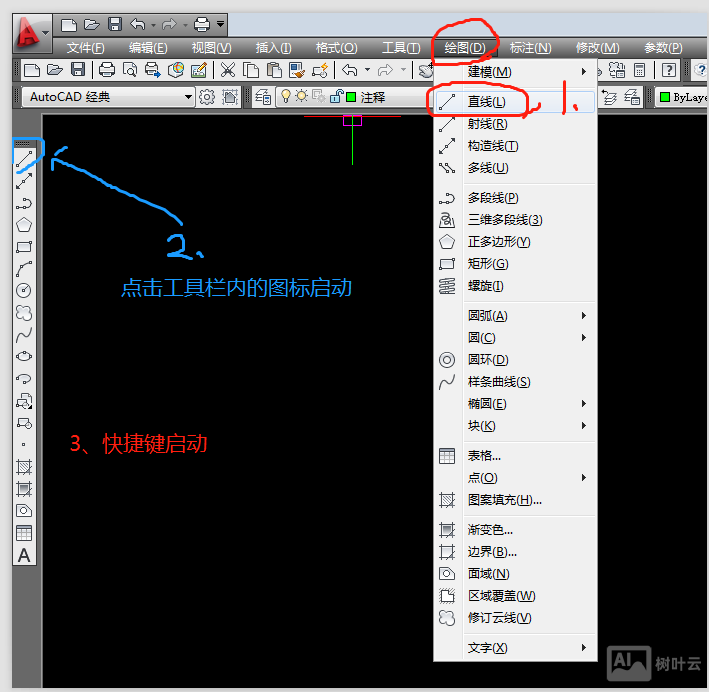

在CAD中，执行PU命令主要有两种方式：通过命令行输入或通过“应用程序”菜单（经典模式下为“文件”菜单）打开,以下是详细操作步骤：

命令行执行

• 直接在命令行输入“PU”或“PURGE”,按回车键确认。
• 系统会弹出“清理”对话框，该对话框分为两个主要列表框：“图形中项目”和“要清理的项目”。

对话框参数说明

“清理”对话框是PU命令的核心操作界面,各参数功能如下：

清理选项操作

• 清理所有项目：直接点击“清理”按钮，系统会自动清理所有未使用的命名对象（无需逐个确认）。
• 清理特定项目：在“图形中项目”中选择需要清理的类别，再在“要清理的项目”中勾选具体对象，点击“清理”。
• 清理嵌套对象：若需清理复杂的嵌套结构（如图块内的图层），需勾选“清理嵌套项目”。

PU命令的使用技巧与注意事项

使用技巧

• 批量清理前的备份：执行PU命令前建议保存文件副本,以防误删重要对象。
• 分阶段清理：对于大型图形，可分多次清理不同类别的对象（如先清理图块，再清理图层）,避免一次性操作导致文件异常。
• 配合AUDIT命令：清理前可使用“AUDIT”命令检查图形错误,确保图形完整性。
• 清理外部参照：若图形包含外部参照（XREF），需先卸载或绑定参照后再清理,否则可能无法清理相关对象。

注意事项

• 保护系统默认对象：“0”图层、DEFPOINTS层、STANDARD文字样式等系统默认对象不可清理,强行清理可能导致图形异常。
• 依赖对象的影响：某些对象可能间接依赖其他对象（如标注样式关联的标注）,需确认清理后不影响图形显示。
• 清理后的验证：清理完成后建议通过“图层管理器”或“块定义”对话框检查是否仍有冗余对象残留。

PU命令的应用场景

1. 减小文件体积：对于包含大量未使用对象的复杂图形（如机械装配图、建筑平面图），清理后可显著降低文件大小,便于传输和存储。
2. 提升运行效率：冗余对象会占用内存，清理后可加快CAD的打开、保存和重生成速度。
3. 规范图形管理：清理无用的图层、样式等，使图形结构更清晰,便于团队协作和后期编辑。
4. 解决打印问题：某些打印异常可能与未使用的打印样式有关,通过PU命令清理可排除此类故障。

相关问答FAQs

Q1：为什么执行PU命令后，某些对象无法清理？
A1：无法清理的对象通常有两种情况：一是对象正在被使用（如图层上有对象、图块已插入图形中），需先删除相关对象再清理；二是系统默认对象（如“0”层），这些对象受CAD保护，无法通过PU命令删除，建议在“清理”对话框中勾选“查看不能清理的项目”,查看具体原因。

Q2：清理图形后如何恢复误删的对象？
A2：PU命令清理的对象无法通过“撤销（U）”命令恢复，因此清理前务必保存文件副本，若未备份，可尝试通过“备份文件（.bak）”恢复：将文件扩展名“.bak”改为“.dwg”，在CAD中打开即可，若备份文件不存在,可能需要重新绘制误删的对象。
