CAD只读命令有哪些？如何快速查看？

在CAD软件中，”只读命令”通常指那些仅用于查看、选择或查询图形对象信息，而不直接修改图形本身的命令，这类命令在绘图过程中非常重要，尤其是在需要检查设计细节、确认对象属性或避免误操作时，以下将详细介绍CAD中常见的只读命令及其应用场景，并通过表格对比部分命令的功能差异,最后附上相关问答。

CAD只读命令的核心特点是“非破坏性”，即执行命令后不会改变图形的几何形状、位置或属性，LIST命令用于查询对象的详细数据，如坐标、图层、线型等，但不会修改这些数据；DIST命令用于测量两点间的距离，结果仅显示在命令行或文本窗口中，不会在图形上留下痕迹，这些命令通常在“工具”菜单的“查询”子菜单中,或通过命令行直接输入快捷键调用。

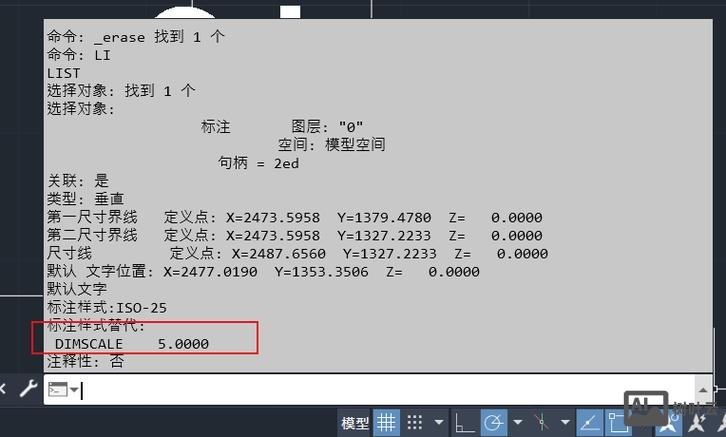

常见的只读命令包括LIST、DIST、ID、AREA、DBLIST、TIME、STATUS等，LIST命令是最常用的查询工具，它可以显示选中对象的完整属性信息，例如直端的起点坐标、圆的半径和面积、文字的内容和样式等，DIST命令则通过指定两点来计算它们之间的三维距离，并显示在XY平面上的投影长度、与XY平面的夹角等信息，适用于尺寸核对或布局规划，ID命令用于查询指定点的坐标，常用于确定参考点的位置，AREA命令可以计算封闭区域或指定序列点的面积，并可同时计算周长，适合检查地块面积或构件尺寸，DBLIST命令会列出数据库中所有对象的信息,适用于大型图纸的全面审查。

部分只读命令的功能对比如下所示：

TIME和STATUS命令也是实用的只读工具，TIME命令用于显示图形的创建时间、最后修改时间、编辑时间等信息，有助于管理文件版本，STATUS命令则会列出当前图形的总体状态，包括对象数量、绘图界限、栅格间距、当前图层等全局信息,适合快速检查绘图环境。

需要注意的是，部分命令虽以“查询”为主，但可能隐含修改功能，PROPERTIES命令（快捷键Ctrl+1）虽可查看对象属性，但若在属性面板中直接修改数值，则会改变对象本身，因此需谨慎使用，真正的只读命令不会提供修改选项,仅以文本形式反馈信息。

在实际应用中，只读命令常与“对象捕捉”和“极轴追踪”等辅助工具结合使用，以提高查询精度，使用DIST命令时，结合端点捕捉可确保测量点的准确性；查询复杂区域面积时，可通过“添加”或“减”选项计算多个组合面积,这些命令的熟练掌握能显著提升绘图效率和数据准确性。

相关问答FAQs：

1. 问题：如何快速查询多个对象的属性信息？
   解答：使用LIST命令，输入后框选需要查询的对象，系统会在文本窗口中显示所有选中对象的详细属性，若需批量处理，可结合SELECT命令先选择对象,再执行LIST。


   （图片来源网络，侵删）

2. 问题：DIST命令测量的距离是否包含Z轴高度？
   解答：DIST命令默认计算的是三维空间中的直线距离，若需要XY平面上的投影距离，可查看命令行输出的“XY平面距离”值，若仅需二维距离,可在测量前确保两点Z坐标相同或使用二维绘图模式。
