CAD重画命令是什么？如何正确使用？

在CAD软件中，重画命令（Redraw）是一个基础但非常重要的工具，主要用于刷新当前视口中的图形显示，清除临时标记或残留图像，使画面恢复清晰，虽然其功能看似简单，但在实际绘图过程中，合理使用重画命令能有效提升绘图效率和视觉体验，尤其对于处理复杂图形或长时间运行的绘图任务时,作用更为显著。

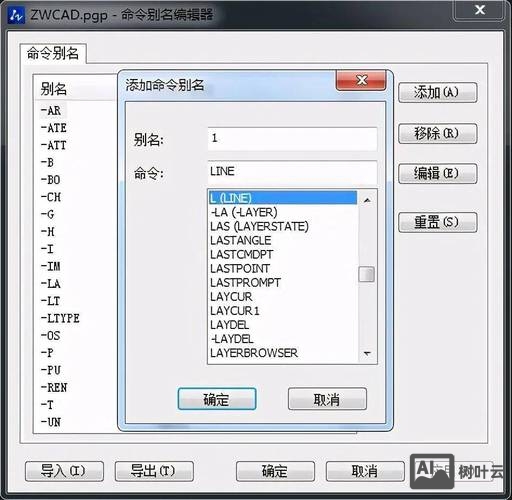

（图片来源网络，侵删）

重画命令的基本功能与适用场景

重画命令的核心作用是刷新显示屏幕，它通过重新绘制当前视口中的所有对象来消除绘图过程中产生的临时痕迹，如十字光标标记、选择框残留、或因操作失误导致的显示异常，在使用“实时平移”（PAN）或“缩放”（ZOOM）命令后，屏幕上可能会留下十字光标的小点痕迹，此时执行重画命令即可快速清除这些干扰元素,使画面恢复整洁。

重画命令仅针对当前活动视口生效，对于多视口布局的绘图文件，需要切换到目标视口后单独执行，重画命令不会改变图形的实际位置、尺寸或属性，它仅是一个显示优化工具，因此不会对绘图数据造成任何影响，其适用场景主要包括：

清除绘图过程中产生的临时显示标记；
恢复因软件卡顿导致的显示错乱；
在完成局部操作后,快速刷新视口以提高画面清晰度。

重画命令与其他显示刷新命令的区别

在CAD中，与重画命令功能相似的还有“重生成”（Regen）和“全部重生成”（Regenall），三者虽然都能优化显示效果，但原理和应用范围存在明显差异,具体对比如下：

命令名称	功能特点	执行方式	适用场景	对性能的影响
重画（Redraw）	仅刷新当前视口，清除临时显示痕迹，不重新计算图形数据	命令行输入“REDRAW”或“R”	日常绘图中的临时显示问题，如光标痕迹、选择框残留	轻微，几乎无延迟
重生成（Regen）	重新计算并生成当前视口的图形数据，优化曲线、圆等对象的平滑度	命令行输入“REGEN”或“RE”	图形显示异常（如圆弧显示为折线）、缩放后图形失真	中等，复杂图形可能短暂卡顿
全部重生成（Regenall）	重新计算并生成所有视口的图形数据，同步优化所有显示内容	命令行输入“REGENALL”或“REA”	多视口文件的全局显示优化，或所有视口均出现显示异常	较高，大型文件耗时较长

从表中可以看出，重画命令的执行效率最高，但功能最基础；重生成命令会重新计算图形数据，能解决更复杂的显示问题，但耗时稍长；全部重生成则适用于多视口文件的全局刷新，在实际操作中，应根据显示问题的类型选择合适的命令，例如仅存在临时痕迹时优先使用重画,而图形对象本身显示异常时则需使用重生成。

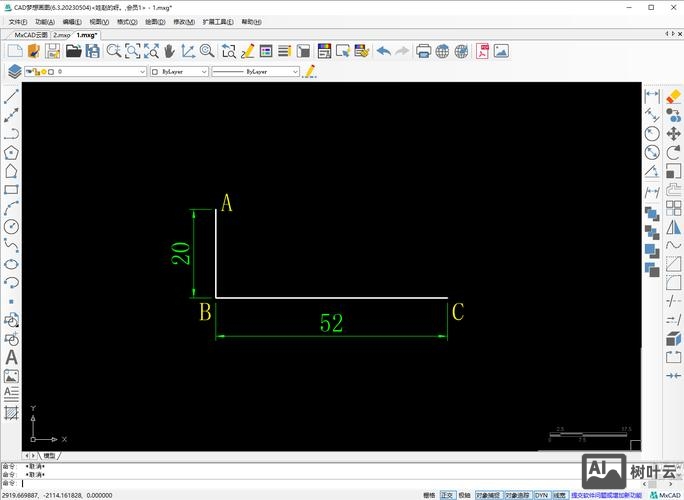

（图片来源网络，侵删）

重画命令的操作方法与注意事项

在CAD中执行重画命令非常简单，主要有以下几种方式：

命令行输入：在命令行中直接输入“REDRAW”或快捷键“R”，按回车键即可执行；
菜单栏操作：依次点击“视图”→“重画”（部分CAD版本可能位于“视图”→“刷新”子菜单中）；
快捷键：部分CAD版本支持“Ctrl+R”快捷键（需根据软件版本确认）。

需要注意的是，重画命令仅对当前活动视口有效，若文件包含多个视口（如布局空间中的多个浮动视口），需先切换到目标视口，再执行命令，重画命令无法解决因图形数据错误导致的显示问题，例如非均匀缩放后的椭圆显示异常,此时必须使用重生成命令。

相关问答FAQs

Q1：重画命令和重生成命令有什么本质区别？为什么有时用了重画后问题仍未解决？
A1：重画命令仅刷新显示屏幕，清除临时痕迹，不重新计算图形的几何数据；而重生成命令会重新计算并优化图形的显示数据，例如将圆弧的折线近似显示转化为平滑曲线，若问题是因图形数据本身显示异常（如圆弧显示为多边形）或缩放后图形失真，重画命令无法解决，必须使用重生成命令来重新计算图形数据，重生成命令还会更新图形的数据库，确保显示与实际数据一致,这也是重画命令无法替代的。

Q2：为什么在CAD中频繁使用重画命令后，画面反而出现卡顿？
A2：频繁使用重画命令本身不会直接导致卡顿，但若文件中包含大量复杂对象（如高密度填充、三维模型或外部参照），每次重画都需要重新绘制所有对象，长期频繁操作可能会累积性能压力，若系统资源不足（如内存占用过高），或CAD软件的“自动重生成”选项被开启（在“选项”对话框的“显示”选项卡中），重画命令可能触发额外的重生成操作，从而加剧卡顿，建议定期清理不必要的图形对象，关闭“自动重生成”选项，或使用“局部重生成”（部分CAD版本支持）来优化性能。
