AutoCAD爆炸命令怎么用？快捷键和注意事项有哪些？

在AutoCAD中，爆炸命令（EXPLODE）是一个基础且高频使用的编辑工具，主要用于将复合对象分解为多个独立的单一对象或更低层级的对象，这一命令在处理块参照、多段线、尺寸标注、填充图案等复杂元素时尤为关键，能够帮助用户更灵活地修改图形细节或进行后续的数据处理，本文将详细解析AutoCAD爆炸命令的功能原理、操作步骤、适用对象、注意事项及实际应用场景，并通过表格对比不同对象的分解效果,最后以FAQs形式解答常见疑问。

爆炸命令的功能与原理

爆炸命令的核心功能是“拆解”，即通过程序逻辑将复合对象拆解为其组成单元，复合对象是指由多个基本对象（如直线、圆、弧等）组合而成的单一对象，例如块（Block）、多段线（Polyline）、面域（Region）、填充（Hatch）等，当用户执行EXPLODE命令后，AutoCAD会根据对象的类型自动拆解，直到生成最基础的图形元素（如直线、圆、文字等）或无法继续拆解的低层级对象，一个由多条直线组成的块被爆炸后，会恢复为独立的直线对象；而一个具有宽度的多段线爆炸后，则会被分解为直线和圆弧,同时丢失宽度信息。

爆炸命令的操作步骤

使用爆炸命令的操作流程非常简单,具体步骤如下：

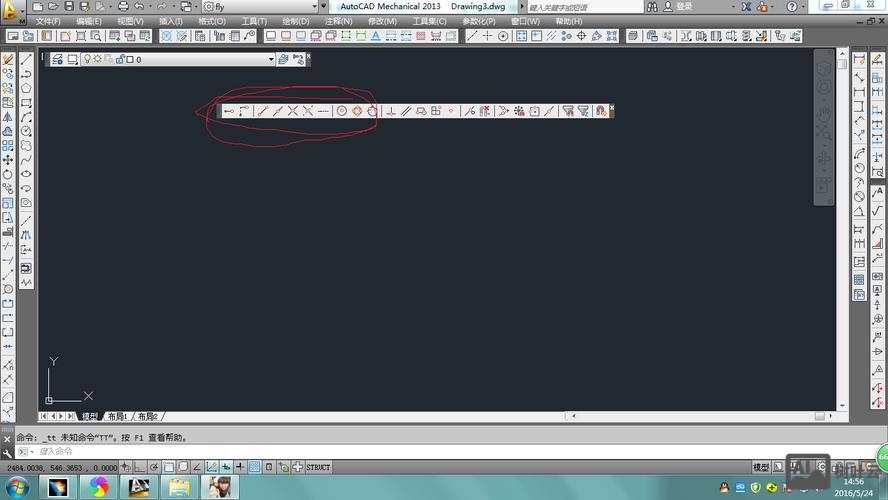

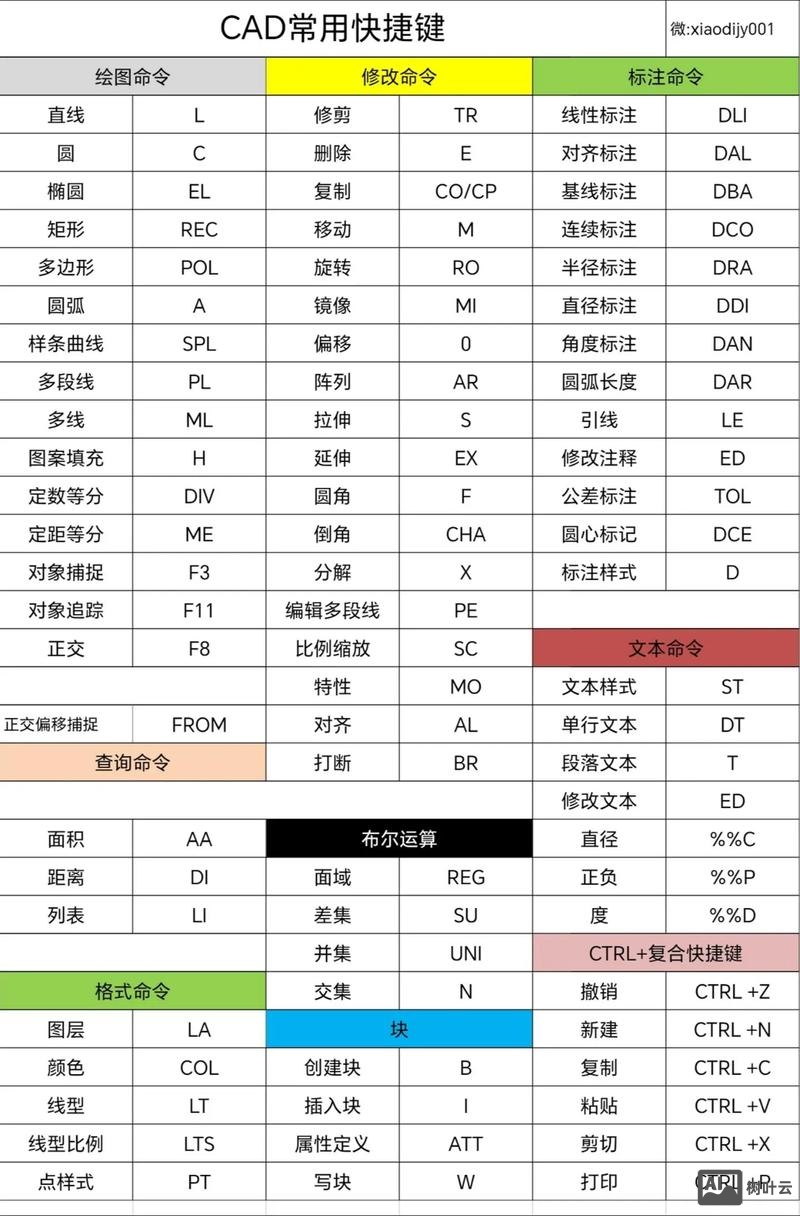

1. 启动命令：在命令行输入“EXPLODE”并按回车键，或点击“修改”工具栏中的“爆炸”按钮（图标为一个被拆解的块）。
2. 选择对象：根据命令行提示“选择对象”，使用鼠标框选或点选需要爆炸的复合对象，可同时选择多个对象,系统会自动识别并逐一处理。
3. 确认操作：选择完成后按回车键，系统自动执行爆炸操作，被选中的对象会立即显示为分解后的状态，部分对象（如多段线）的视觉属性（如颜色、线型）可能保持不变,但数据结构已改变。
4. 验证结果：爆炸后，可通过选中对象查看其控制点（夹点）数量判断是否成功分解，未爆炸的块仅显示一个夹点,而爆炸后的块会显示所有组成对象的夹点。

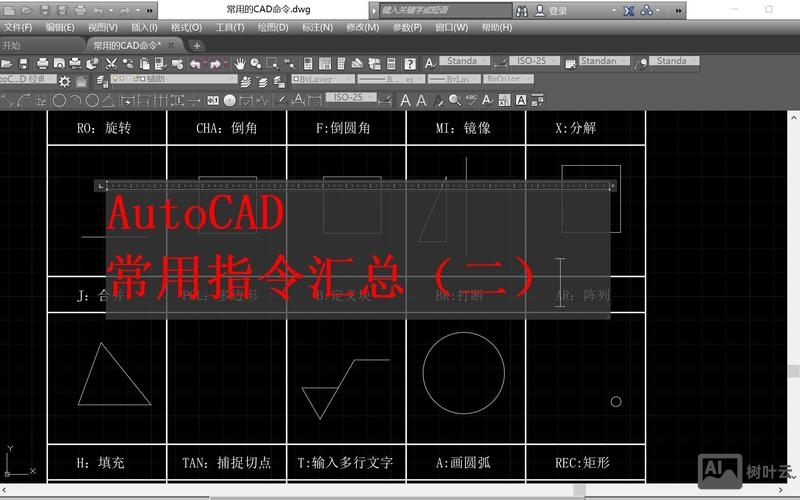

爆炸命令的适用对象及分解效果

不同类型的复合对象爆炸后效果差异较大,以下是常见对象的分解结果对比：

爆炸命令的注意事项

尽管爆炸命令操作简单，但在使用时需注意以下事项,以避免不必要的错误：

1. 数据丢失风险：爆炸会导致部分属性丢失，如多段线的宽度、填充图案的关联性、块的动态特性等，建议在爆炸前备份原图或使用非破坏性编辑（如块编辑器）。
2. 图层与属性继承：爆炸后，组成对象会继承块的原始图层、颜色、线型等属性，而非当前图层设置，若需统一修改属性,需在爆炸后手动调整。
3. 复杂对象的嵌套爆炸：对于嵌套块（块中包含其他块），需多次执行爆炸命令才能完全分解，可通过设置“EXPLODE”命令的“模式”选项（命令行输入“EXPLODE”后按“F”键）选择是否分解嵌套对象。
4. 性能影响：爆炸大型复杂块或大量对象时，可能降低软件运行效率，建议分批操作或使用“隔离”功能减少显示对象数量。
5. 尺寸标注与文字的特殊性：爆炸尺寸标注后，文字和箭头可能无法精确对齐，影响标注的可读性；文字爆炸后可能失去格式控制,建议仅在必要时操作。

实际应用场景

爆炸命令在工程设计中具有广泛用途,以下为典型应用案例：

1. 块的局部修改：当需要修改块中的单个元素（如更改块内某条直线的颜色）时，需先爆炸块,编辑后再重新定义为块。
2. 与其他软件的数据交互：将AutoCAD图形导入其他软件（如3D建模工具）时，需爆炸块和多段线,以确保对象兼容性。
3. 图纸清理与标准化：通过爆炸非标准块或自定义图案，可将图纸统一为基本图形元素,便于后续的图层管理或属性匹配。
4. 填充图案的编辑：若需调整填充图案的局部线条，可先爆炸图案,再单独修改构成线条的形状或位置。
5. 复杂图形的简化：在提取图形数据或计算面积时，爆炸面域或多段线可快速获取基本几何元素,便于数据统计。

相关问答FAQs

Q1：爆炸命令是否可以撤销？如果误操作如何恢复？
A1：爆炸命令属于破坏性操作，直接按“Ctrl+Z”可撤销最近的爆炸操作，但若已执行其他命令或保存文件，需通过“文件”→“另存为”备份原图，或使用“块编辑器”中的“还原”功能（仅限块对象），建议在爆炸前确认操作，或使用“隔离”功能预览效果。

Q2：为什么有些对象（如某些多段线）爆炸后没有变化？
A2：这种情况通常由两种原因导致：一是对象本身已是最低层级（如直线、圆等基本图形），无法继续分解；二是多段线未被定义为“复合”状态，例如通过“直线”命令绘制的连续线段（非多段线）或零宽度的多段线，可选中对象后查看命令行提示，若显示“不是复合对象”,则无需爆炸。
