UG键槽命令怎么用？

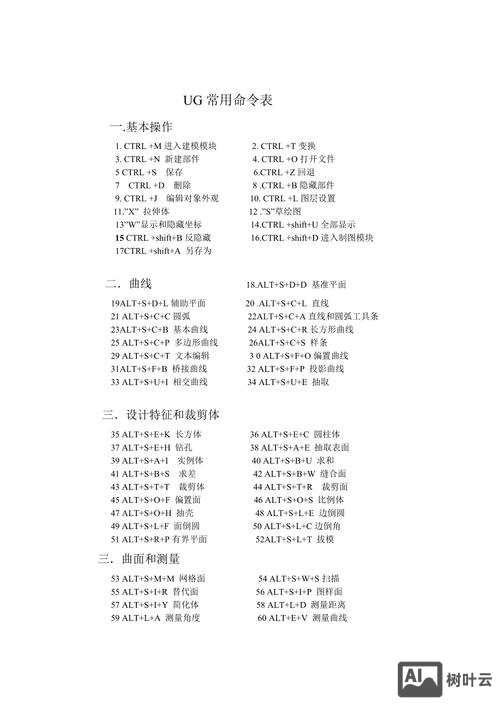

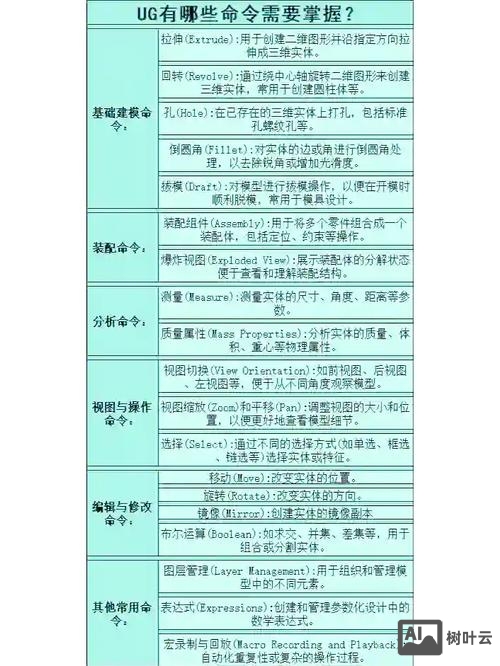

在UG（现Siemens NX）软件中，键槽命令是机械设计中常用的功能之一，主要用于在实体模型上创建各种类型的键槽，以满足零件与轴、齿轮等部件的连接需求，键槽命令位于“特征”工具栏或“插入”菜单下的“键槽”选项中，其操作流程相对简单，但需要根据设计需求选择合适的键槽类型、参数及位置，以下将从键槽的类型、创建步骤、参数设置、注意事项及实际应用等方面进行详细说明。

键槽的主要类型

UG中的键槽命令提供了多种键槽类型，以适应不同的设计场景,常见的键槽类型包括：

1. 矩形键槽：截面为矩形，适用于普通平键连接,是最常用的键槽类型之一。
2. 球形端键槽：键槽的底部为球形,常用于需要应力分散的场合。
3. U型键槽：截面呈U型,适用于某些特殊连接结构。
4. T型键槽：截面为T型,常用于需要较大承载力的场合。
5. 燕尾键槽：截面呈燕尾形，具有较高的抗剪切能力,常用于重型机械。
6. 通槽：贯穿整个实体的键槽,可根据需要选择是否贯通。

每种键槽类型都有其特定的参数设置，例如矩形键槽需要指定宽度、深度和长度，而球形端键槽则需要指定球径和深度等,选择合适的键槽类型是确保设计合理性的第一步。

创建键槽的步骤

以矩形键槽为例,创建键槽的基本步骤如下：

1. 选择键槽类型：打开UG软件，进入建模环境，点击“插入”→“键槽”或直接在“特征”工具栏中点击“键槽”图标，在弹出的“键槽”对话框中选择所需的键槽类型（如矩形键槽）。
2. 指定放置平面：选择键槽的放置平面，可以是实体表面、基准平面或坐标系平面，如果选择斜面或曲面，可能需要通过“参考”选项调整键槽的方向。
3. 设置参数：在“键槽参数”对话框中输入键槽的尺寸参数，矩形键槽需要输入宽度、深度和长度,参数的单位需与模型单位一致。
4. 确定方向：通过“水平参考”选项键槽的长度方向,通常选择实体边缘或基准轴作为参考方向。
5. 定位键槽：选择目标边和工具边，通过“定位”对话框设置键槽的位置，常用的定位方式包括“水平”“垂直”“点到点”等,确保键槽与周围特征的相对位置准确。
6. 完成创建：检查参数和位置无误后，点击“确定”即可生成键槽特征。

对于其他类型的键槽，操作流程类似，但参数设置和定位方式可能略有不同，球形端键槽需要指定球径，而通槽则需要选择“贯通”选项。

参数设置与注意事项

在设置键槽参数时,需注意以下几点：

1. 尺寸合理性：键槽的宽度和深度需根据标准键的尺寸确定，避免因参数过大或过小导致强度不足或装配困难，矩形键槽的深度通常为轴径的0.1-0.15倍。
2. 位置精度：键槽的位置需通过定位功能精确控制，尤其是与其他特征（如孔、凸台）有配合关系时,需确保尺寸公差符合设计要求。
3. 避免干涉：创建键槽时，需检查是否与实体内部的其他特征发生干涉，可通过“布尔运算”选项选择“求差”或“求和”,确保键槽与实体的布尔运算正确。
4. 斜面或曲面的处理：若在斜面或曲面上创建键槽，需通过“参考”选项调整键槽的方向,避免因平面倾斜导致键槽变形。
5. 对称性要求：对于需要对称分布的键槽（如双键槽），可通过“阵列”特征或镜像功能快速生成,提高设计效率。

实际应用案例

假设需要在一个轴类零件上创建一个矩形键槽,步骤如下：

1. 打开轴零件模型,进入建模环境。
2. 点击“键槽”命令，选择“矩形键槽”。
3. 选择轴的外表面作为放置平面，点击“确定”。
4. 在参数对话框中输入宽度为10mm，深度为5mm,长度为30mm。
5. 选择轴的端面边缘作为水平参考方向,确定键槽的长度方向。
6. 通过“定位”功能，将键槽的起点距离轴端面20mm,并确保键槽与轴的中心线对称。
7. 完成创建后,检查键槽的尺寸和位置是否符合设计要求。

若需在齿轮轮毂上创建球形端键槽，需注意球径的选择，通常球径略大于键槽宽度,以确保键槽底部与键的配合紧密。

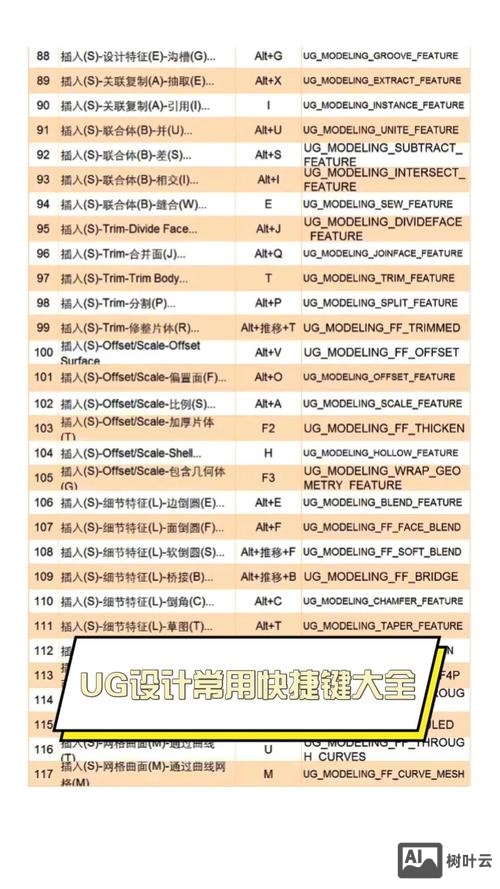

键槽命令的高级技巧

1. 使用表达式控制参数：通过UG的表达式功能，将键槽的尺寸参数与模型中的其他尺寸关联，实现参数化设计，将键槽深度设置为轴径的函数,修改轴径时键槽深度自动更新。
2. 编辑键槽特征：若需修改已创建的键槽，可在“部件导航器”中右键点击键槽特征，选择“编辑”或“编辑参数”,快速调整尺寸或位置。
3. 键槽的镜像与阵列：对于多个对称或规律分布的键槽，可使用“镜像特征”或“实例特征”功能批量生成,避免重复操作。
4. 与草图结合使用：对于复杂形状的键槽，可通过草图功能绘制键槽截面，再通过“拉伸”命令生成键槽特征,提高设计的灵活性。

相关问答FAQs

问题1：在斜面上创建键槽时，如何确保键槽方向正确？
解答：在斜面上创建键槽时，需在“键槽”对话框中点击“指定矢量”或“参考”选项，选择一个与斜面垂直的矢量作为键槽的深度方向，若默认方向不符合要求，可通过“反向”按钮调整方向，可通过“旋转”功能进一步调整键槽的角度,确保键槽与斜面的相对位置正确。

问题2：键槽创建后如何修改其尺寸或位置？
解答：修改键槽尺寸或位置的方法有两种：一是直接在模型中双击键槽特征，弹出“编辑参数”对话框，修改尺寸值后点击“确定”；二是在“部件导航器”中右键点击键槽特征，选择“编辑”或“编辑位置”，通过“编辑位置”功能调整键槽与目标边的相对距离，修改后,键槽会自动更新并重新生成。
