AutoCAD剪切命令怎么用？

在AutoCAD中，剪切命令（TRIM）是编辑图形时最常用的工具之一，它能够通过选定的剪切边精确地修剪掉对象的多余部分，从而实现图形的精确修改和整理，掌握剪切命令的使用方法，不仅能提高绘图效率，还能确保图形的准确性，本文将详细介绍AutoCAD剪切命令的使用方法、操作步骤、实用技巧及常见问题,帮助用户全面掌握这一强大功能。

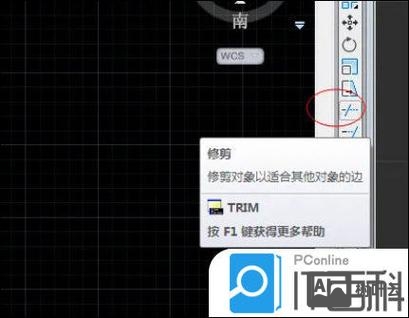

剪切命令的启动方式有多种，用户可以根据操作习惯选择最便捷的方式，通过功能区访问，切换到“常用”选项卡，在“修改”面板中找到“修剪”按钮（图标为一把剪刀），单击即可激活命令，通过命令行输入，直接在命令提示行键入“TRIM”或快捷命令“TR”，然后按回车键或空格键确认，用户还可以通过经典工具栏或菜单栏执行操作，依次点击“修改”→“修剪”选项，无论采用哪种方式，激活命令后，命令行都会提示当前修剪模式和相关参数,用户需根据提示进行后续操作。

剪切命令的核心操作步骤可分为三步：选择剪切边、选择要修剪的对象、完成修剪，执行修剪命令后，命令行会提示“选择对象或<全部选择>：”，此时需要指定作为剪切边的对象，剪切边可以是直线、圆弧、多段线、椭圆等任何一种AutoCAD图形对象，用户可以通过鼠标逐个点击选择，也可以使用窗口选择或窗交选择框选多个对象，如果直接按回车键或空格键，则表示选择当前图形中的所有对象作为剪切边，这在需要修剪大量对象时非常高效，需要注意的是，剪切边必须与待修剪对象相交或延伸后能够相交,否则无法完成修剪操作。

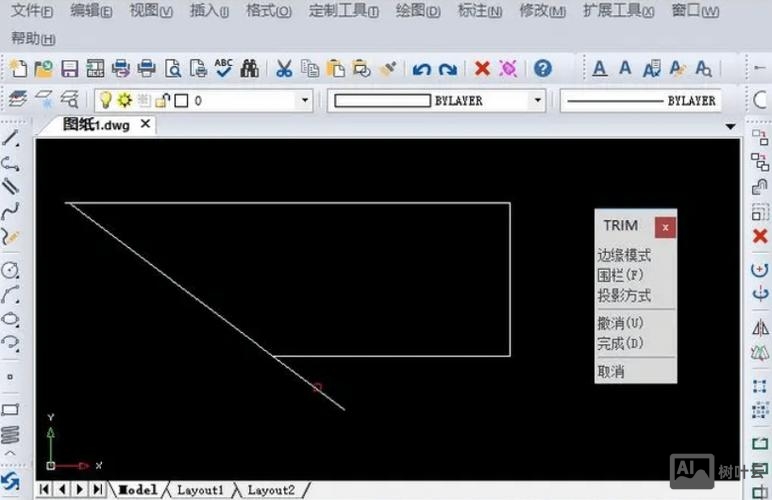

命令行会提示“选择要修剪的对象，或按住Shift键选择要延伸的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]：”，此时需要选择被剪切边修剪掉的部分，用户只需用鼠标点击要删除的对象线段，系统会自动以剪切边为界，删除点击侧的线段，若有一条直线被两条垂直线相交，点击直线中间部分，则中间段会被删除，保留两侧线段，如果需要修剪多个对象，可以连续点击，无需重复执行命令，完成所有修剪操作后，按回车键或空格键退出命令,结束当前修剪任务。

在修剪过程中，AutoCAD还提供了一些实用选项，帮助用户应对复杂图形的编辑需求。“按住Shift键选择要延伸的对象”是一个常用技巧，当用户需要将对象延伸至剪切边时，只需按住Shift键并点击待延伸对象，系统会自动切换为延伸模式，无需单独启动延伸命令。“栏选(F)”和“窗交(C)”选项则适用于批量选择对象，例如在复杂图形中，使用栏选可以绘制一条临时直线，所有与该直线相交的对象都会被选中作为修剪目标；窗交选择则通过拖拽矩形窗口，选择与窗口内部或边界相交的对象。“投影(P)”选项用于三维绘图，控制修剪操作是在当前平面、用户定义平面还是真实三维空间中进行执行。“边(E)”选项则决定剪切边是否需要与待修剪对象实际相交，选择“延伸”时，即使剪切边与对象不相交但延伸后可相交，也能完成修剪；选择“不延伸”则要求剪切边必须与对象直接相交。

为了更直观地理解剪切命令的应用,以下通过表格列举几种常见修剪场景的操作示例：

在实际绘图过程中，合理运用剪切命令的技巧可以显著提升工作效率，在绘制建筑平面图时，经常需要修剪墙体与门窗的交叉部分，通过选择墙体作为剪切边，再点击门窗线多余部分，即可快速完成清理，在机械制图中，修剪命令常用于去除零件轮廓中的多余线条，确保图形的精确性，结合对象捕捉（如端点、交点捕捉）使用剪切命令，能够避免修剪位置偏差,保证图形的规范性。

尽管剪切命令功能强大，但在使用过程中也可能遇到一些问题，有时无法修剪对象，可能是因为剪切边与待修剪对象未形成有效相交，此时需检查对象位置或使用“边(E)”选项调整延伸模式，若修剪后对象未发生变化，可能是误操作选择了错误的剪切边，需重新选择或确认对象选择范围，通过熟悉命令提示和选项功能,用户可以快速定位并解决这些问题。

相关问答FAQs

Q1：为什么使用剪切命令时提示“没有找到边”？
A：出现此提示通常是因为未选择有效的剪切边，或剪切边与待修剪对象无交点（包括延伸交点），解决方法：首先确保已选择至少一个剪切边，且剪切边与待修剪对象相交；若不相交，可在修剪前输入“E”选择“延伸”模式，或调整对象位置使其形成交点，检查对象是否被锁定或冻结,也会导致修剪失败。

Q2：如何快速修剪多个对象而不重复选择剪切边？
A：在执行修剪命令后，当命令行提示“选择对象或<全部选择>：”时，直接按回车键或空格键，即可选择当前图形中的所有对象作为剪切边，之后只需依次点击要修剪的对象部分，即可快速完成多处修剪操作，无需重复选择剪切边,大幅提升修剪效率。
