CAD SOLPROF命令如何快速生成三维实体轮廓？

在CAD软件中，solprof命令是一个用于三维实体生成二维轮廓图的重要工具，尤其在工程制图和设计文档中应用广泛，该命令属于三维建模中的“轮廓”功能，能够快速将三维实体的轮廓线投影到指定的平面上，生成符合制图标准的二维视图，以下将从命令功能、使用步骤、注意事项、应用场景及与其他命令的对比等方面进行详细说明。

solprof命令的核心功能

solprof命令的主要作用是将三维实体转换为二维轮廓线，生成的轮廓线包括可见轮廓线和隐藏轮廓线（虚线），并自动将轮廓线放置在独立的图层中，这一功能特别适用于需要将三维模型转化为二维工程图的情况，例如机械零件的三视图、装配图的分解图等，与“视图”命令中的“创建视图”不同，solprof直接生成可编辑的二维图形对象，而非图像块或外部参照,便于后续的尺寸标注和修改。

使用solprof命令的详细步骤

1. 准备工作：确保当前视图为三维视图（如西南等轴测或东南等轴测），因为solprof命令仅在三维模型空间中有效，若在二维视图中执行，命令会提示“无效的选择”。

2. 执行命令：在命令行输入“solprof”并按回车，系统会提示“选择对象”，此时需框选需要生成轮廓的三维实体，可以单个选择,也可以使用窗口选择多个实体。

3. 设置选项：选择对象后,系统会弹出两个选项：

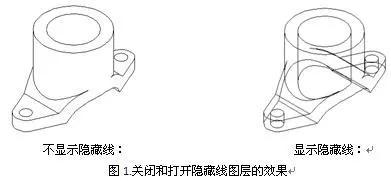

   • 是否在单独的图层中显示隐藏的轮廓线？（是/否）
     • 选择“是”：隐藏轮廓线将自动生成在以“PH-”开头的图层中，可见轮廓线生成在以“PV-”开头的图层中,便于图层管理。
     • 选择“否”：所有轮廓线将生成在当前图层,且隐藏轮廓线不会自动转为虚线。
   • 是否将轮廓线投影到平面？（是/否）
     • 选择“是”：轮廓线将垂直于当前视图平面投影,生成二维轮廓。
     • 选择“否：轮廓线将保留三维实体的实际形状，生成三维轮廓（较少使用）。

4. 生成轮廓：完成选项设置后，系统自动生成轮廓线，并提示“已找到1个实体”等信息，此时可通过“图层”管理器查看新生成的“PH-”和“PV-”图层。

5. 后续处理：生成的轮廓线可能包含多余的线条，可通过“修剪”“延伸”等命令进一步编辑，若需隐藏三维实体，可关闭或冻结原始实体图层,仅保留轮廓线图层。

使用注意事项

1. 视图依赖性：solprof生成的轮廓线与当前视图方向绑定，若旋转视图后重新执行命令，会生成新的轮廓线,需在固定视角下操作。
2. 图层管理：生成的“PH-”和“PV-”图层默认包含轮廓线，但若实体复杂，可能需要手动调整线型（如隐藏轮廓线应设置为虚线）。
3. 实体限制：solprof仅适用于三维实体（如通过拉伸、旋转等命令创建的模型），不适用于曲面或网格对象，若对曲面使用，需先通过“转换”命令将其转为实体。
4. 比例问题：轮廓线生成后，若需调整比例，建议使用“缩放”命令对轮廓线整体缩放，而非单独修改线条长度,以避免比例失调。

应用场景举例

1. 机械零件三视图：通过solprof分别生成主视图、俯视图和左视图的轮廓线，结合图层管理,快速完成标准三视图绘制。
2. 装配图分解：对装配体中的每个零件单独生成轮廓线，通过移动和排列,绘制爆炸图。
3. 建筑剖面图：将三维建筑模型生成二维轮廓线,辅助绘制平面图或立面图。

与其他轮廓命令的对比

常见问题与解决方法

1. 问题：执行solprof后,轮廓线未生成或显示异常。

   • 原因：当前视图为二维视图,或选中的对象不是三维实体。
   • 解决：切换至三维视图，检查对象是否为实体（使用“实体历史记录”命令验证）。

2. 问题：隐藏轮廓线未显示为虚线。

   • 原因：未在选项中选择“是”以分离隐藏轮廓线图层,或图层线型未设置。
   • 解决：重新执行solprof并选择“是”，或进入图层管理器，将“PH-”图层的线型改为虚线（如“DASHED”）。

相关问答FAQs

Q1：solprof命令生成的轮廓线可以编辑吗？
A1：可以，solprof生成的轮廓线为普通二维线条，可通过“修剪”“延伸”“移动”等命令进行编辑，但需注意，修改轮廓线后可能不再与原始三维模型同步,建议保留原始模型以便更新。

Q2：如何将solprof生成的轮廓线导出为DWG文件？
A2：直接使用“另存为”命令将当前图形保存为DWG格式即可，若需仅导出轮廓线，可先关闭或冻结三维实体图层，仅保留“PH-”和“PV-”图层后再保存,避免文件过大。
