CAD集合命令怎么用？

CAD集合命令是AutoCAD软件中用于管理和操作图形对象的重要工具，通过将多个对象组合成一个整体，可以显著提高绘图效率和数据管理能力，集合命令主要包括“块（BLOCK）”、“组（GROUP）”和“外部参照（XREF）”三种类型，它们在不同场景下发挥着独特作用，本文将详细介绍这三种集合命令的功能、操作方法及应用场景，并结合表格对比其异同,最后通过FAQs解答常见问题。

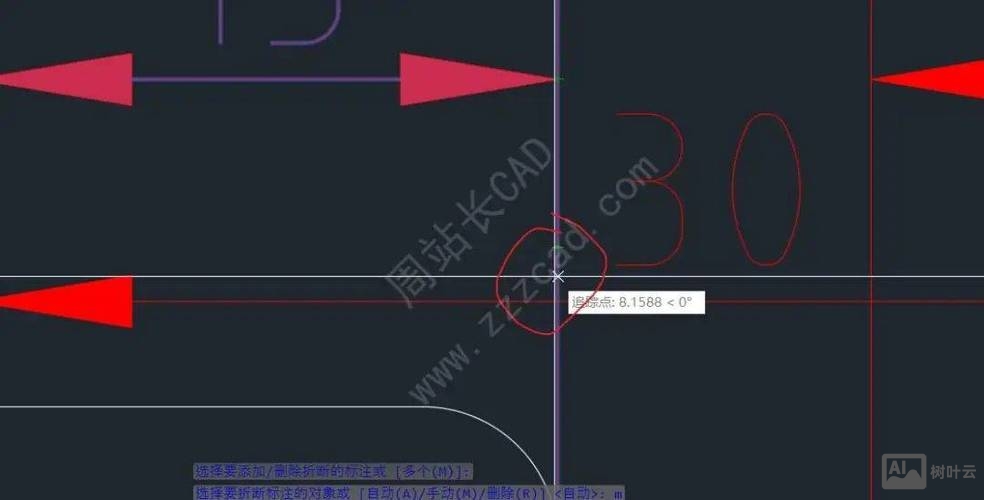

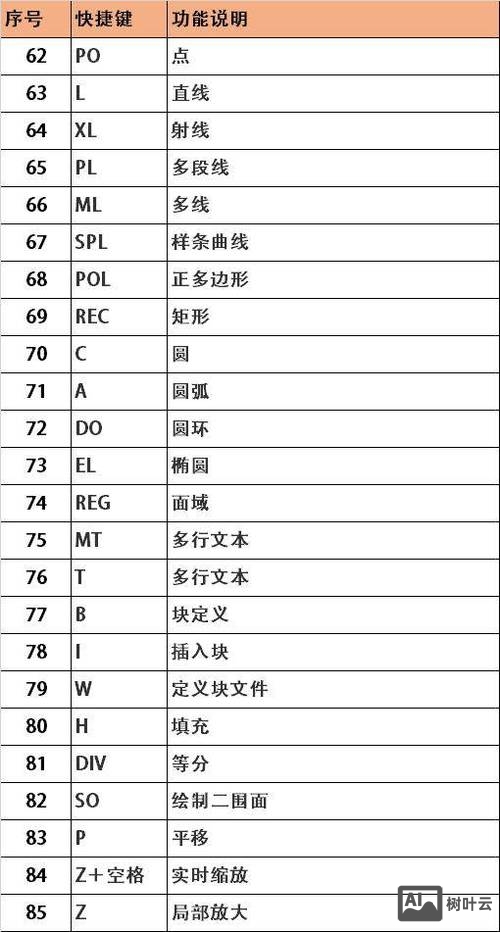

块（BLOCK）命令

块是将一个或多个对象组合起来形成的命名对象，可以重复插入到图形中，且便于统一修改，块的主要优势包括减少重复绘图、节省存储空间以及通过块属性管理动态数据，创建块的基本步骤为：首先绘制需要组合的对象，然后执行“BLOCK”命令（快捷键B），在弹出的“块定义”对话框中输入块名称、选择基点（插入时的参考点）并指定对象，勾选“删除”或“转换为块”选项后确认即可，插入块时，使用“INSERT”命令（快捷键I），选择块名称并设置插入点、缩放比例和旋转角度，若需修改块，可使用“块编辑器”（命令BEDIT）或在块上右键选择“编辑块”，修改后所有插入的块将自动更新，块还支持动态属性，例如通过“属性定义”（命令ATTDEF）添加可编辑的文字信息,方便生成材料清单或标签。

组（GROUP）命令

组是临时或永久组合的对象集合，与块不同，组不单独存储为文件，更适合对少量对象进行局部管理，创建组的方法是：选中需要组合的对象，执行“GROUP”命令（快捷键G），在“对象编组”对话框中输入组名称并点击“新建”，确认后对象即被编组，组可以随时解组（命令UNGROUP）或通过“对象编组”对话框添加/删除成员，组的主要优势在于保持对象间的相对位置关系，便于整体移动或修改，例如在机械装配图中将一组螺栓和螺母定义为组，可快速调整位置而不破坏其相对位置，但组不支持动态属性,且修改后不会影响其他图形中的相同组。

外部参照（XREF）命令

外部参照是将外部图形文件（如DWG、DGN等）链接到当前图形中，实现多文件协同设计，与块不同，外部参照的数据不存储在当前文件中，而是通过路径实时更新，适用于大型项目分工协作，插入外部参照的步骤为：执行“XREF”命令（快捷键XR），在“外部参照”面板中点击“附着”，选择文件并设置插入点、缩放比例等参数，外部参照的状态包括“已加载”、“未加载”和“已卸载”，可通过右键菜单管理，若需绑定外部参照（将其转换为块），可在参照上右键选择“绑定”，选择“绑定”或“插入”类型，外部参照的优势是保持数据同步，例如当修改参照源文件时，所有链接的图形将自动更新，避免版本冲突，但需注意路径管理,防止参照文件丢失导致显示异常。

三种集合命令的对比

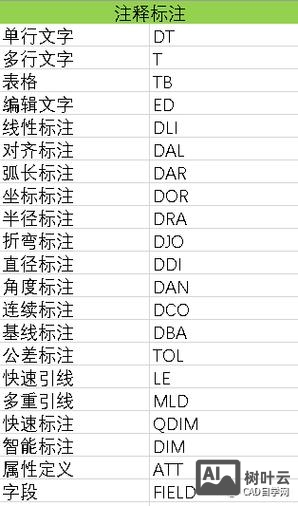

为更直观理解三者的区别，以下通过表格对比块、组和外部参照的特性：

应用场景举例

1. 机械设计：使用块创建标准螺栓库，通过属性定义规格参数，快速插入并标注不同型号螺栓；组用于将螺栓、螺母和垫片组合为装配单元，便于整体调整；外部参照用于将子装配图链接到总装图中,实现分工协作。
2. 建筑设计：块定义门窗族，插入墙体时统一修改尺寸；组将同一房间的家具组合，便于布局调整；外部参照链接结构专业图纸,确保建筑与结构图一致。

相关问答FAQs

Q1：块和组的主要区别是什么？如何选择使用？
A1：块是永久存储的命名对象，支持属性和全局更新，适合重复使用的标准件；组是临时集合，不单独保存，适合局部对象组合，选择时，若需多次使用且可能统一修改，应选块；若仅需临时组合少量对象,选组更灵活。

Q2：外部参照显示异常怎么办？如何解决路径问题？
A2：外部参照显示异常通常因源文件路径错误或文件丢失导致，解决方法：1）在“外部参照”面板中检查路径状态，若显示“未找到”，点击“浏览”重新定位文件；2）使用“路径”类型中的“相对路径”替代“绝对路径”，避免移动文件后失效；3）若需固定参照，可执行“绑定”将其转换为块。
