电气CAD命令有哪些实用技巧？

电气CAD命令是电气设计过程中不可或缺的工具,它们通过简洁的指令实现复杂图形的绘制、编辑和管理，极大提高了设计效率和精度，在电气CAD软件中（如Auto Electrical、EPLAN、电气AutoCAD等），命令通常以文本或图标形式存在，用户通过输入命令名称或点击工具栏触发操作，以下从常用命令分类、功能详解及操作技巧三个方面展开说明。

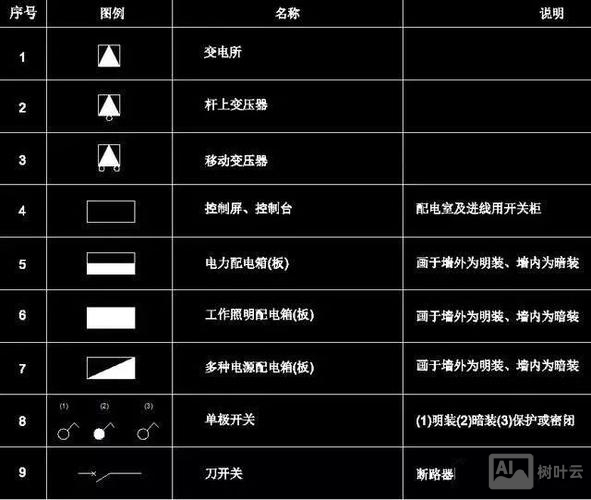

（图片来源网络，侵删）

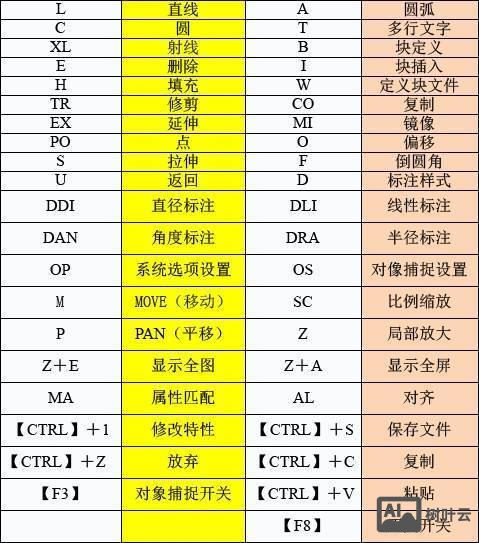

常用电气CAD命令分类及功能

电气CAD命令可按功能划分为绘图类、编辑类、标注类、图块管理类及设计规则类，具体如下表所示：

命令类别	常用命令	功能描述	示例操作
绘图类	LINE（直线）	绘制直线段，用于导线、设备轮廓等	输入“L”，指定起点和终点坐标
CIRCLE（圆）	绘制圆形，用于端子、接线柱等	输入“C”，指定圆心和半径
ARC（圆弧）	绘制圆弧，用于弯头、过渡连接	输入“ARC”，选择起点、圆心和端点
POLYGON（多边形）	绘制正多边形，用于特殊符号	输入“POL”，输入边数和中心点
编辑类	MOVE（移动）	移动图形位置，调整设备布局	输入“M”，选择对象后指定新位置
COPY（复制）	复制图形，快速生成相同设备	输入“CO”，选择对象并指定基点和目标点
TRIM（修剪）	修剪多余线段，清理交叉导线	输入“TR”，选择剪切边界后点击要修剪的对象
OFFSET（偏移）	创建平行线，用于导线延伸	输入“O”，输入偏移距离后选择对象
标注类	DIMLINEAR（线性标注）	标注线性尺寸，如设备间距	输入“DIMLIN”，选择标注起点和终点
MTEXT（多行文字）	添加文字说明，如参数、注释	输入“T”，指定文本框区域并输入内容
LEADER（引线）	创建带箭头的引线，标注符号	输入“LEADER”，指定起点和转折点后输入文字
图块管理类	BLOCK（创建块）	将图形定义为块，方便重复调用	输入“B”，输入名称并选择对象
INSERT（插入块）	调用已定义的块，如断路器、电机	输入“I”，选择块名称并指定插入点
WBLOCK（写块）	将块保存为独立文件，共享使用	输入“W”，选择对象并指定保存路径
设计规则类	LAYER（图层）	管理图层，控制图形显示与打印	输入“LA”，新建图层并设置颜色、线型
ARRAY（阵列）	创建阵列布局，如端子排	输入“AR”，选择矩形或环形阵列模式
ELECTRICAL_RULECHECK（电气规则检查）	检查设计错误，如导线冲突	通过菜单触发，自动生成错误报告

命令操作技巧与注意事项

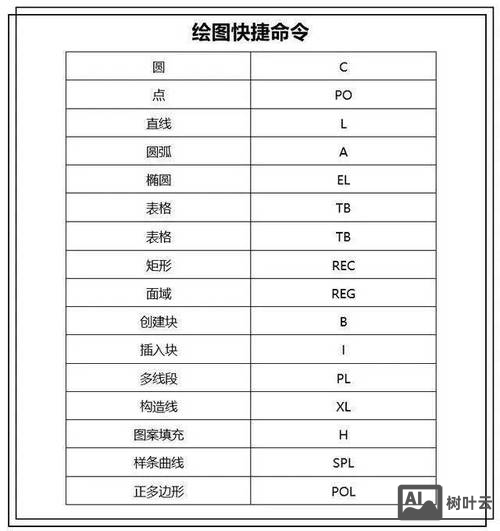

命令简化输入：多数命令支持简写形式，如“L”代表LINE、“C”代表CIRCLE，熟练使用可提升绘图速度。
对象捕捉：启用“对象捕捉”功能（如端点、中点、交点），可确保图形连接精确性，避免手动坐标误差。
动态输入：开启“动态输入”后，命令提示会直接显示在光标附近，减少视线移动，提高操作流畅度。
块属性编辑：对于带属性的块（如型号、参数），使用“ATTEDIT”命令可批量修改属性值，避免逐个编辑。
图层管理：按功能划分图层（如“主电路”“控制电路”“标注”），并设置不同颜色和线型，便于后期修改和出图。

高级命令应用

在复杂电气设计中,部分高级命令能显著提升效率。“GROUP”命令可将多个对象编组，统一编辑；“XREF”命令（外部参照）可引用其他图纸，避免重复绘制；“PASTECLIP”与“PASTESPEC”命令可实现不同软件间图形数据的格式转换，通过自定义命令快捷键（如“Ctrl+1”调出属性面板）或编写LISP脚本，可进一步实现个性化操作流程。

相关问答FAQs

Q1: 如何在电气CAD中快速绘制多条平行导线？
A1: 使用“OFFSET”命令是最高效的方法，首先绘制一条基准导线，输入“O”命令，设置偏移距离（如导线间距），然后依次点击基准导线两侧即可生成平行线，若需批量绘制，可结合“ARRAY”命令的“矩形阵列”功能，设置行数为导线数量，列数为1，快速完成多根平行导线布局。

Q2: 电气CAD中块（BLOCK）无法编辑怎么办？
A2: 若块需要修改，可通过以下方式解决：①双击块，在“编辑块定义”对话框中进入块编辑器，修改后保存；②使用“EXPLODE”命令分解块，分解后可单独编辑图形，但会失去块的整体性；③若需修改块属性（如文字），输入“ATTEDIT”命令，选择块后批量修改属性值，建议优先使用块编辑器，以保留块的复用性。
