在Pro/ENGINEER（现称为Creo）软件中，带命令的操作方式是提高设计效率的核心技能之一，通过直接输入命令或使用工具栏按钮触发命令，用户可以快速执行建模、装配、工程图等操作，本文将详细解析Pro/E中带命令的操作逻辑、常用命令分类及实际应用场景，帮助用户掌握这一高效设计方法。

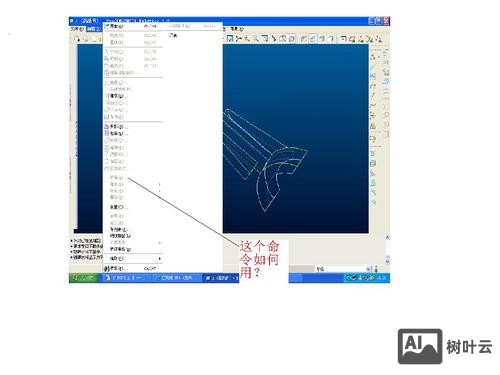

Pro/E的命令体系基于参数化建模思想，每个命令都对应特定的功能模块，用户可通过顶部菜单栏、工具栏、快捷键或直接在命令输入框中输入命令名称来启动操作，在“插入”菜单中选择“拉伸”命令，或直接点击工具栏中的拉伸图标，又或在命令输入框中输入“extrude”，均可激活拉伸功能，这种多途径触发命令的设计，既适合新手通过界面探索功能，也便于老手通过快捷命令提升效率。
在零件建模模块中,基础特征命令是构建三维模型的基石，拉伸（Extrude）、旋转（Revolve）、扫描（Sweep）和混合（Blend）被称为四大基础命令，分别通过不同方式生成实体特征，以拉伸命令为例，其操作流程通常包括：选择草绘平面→绘制截面→定义拉伸深度→完成特征，在命令执行过程中，Pro/E会动态显示操控板，用户可在此设置深度类型（如盲孔、对称到平面等）、材料侧（拉伸或切除）等参数，值得注意的是，多数命令支持“预览”功能，在最终确认前可实时调整参数，避免错误操作。
对于复杂特征建模,Pro/E提供了丰富的专用命令，孔（Hole）、壳（Shell）、筋（Rib）、拔模（Draft）等工程命令可快速实现细节设计，使用孔命令时，用户可选择简单孔、标准孔或草绘孔，并通过操控板定义孔径、深度及定位方式，而阵列（Pattern）和镜像（Mirror）命令则能高效复制特征，其中阵列支持尺寸阵列、方向阵列、轴阵列等多种类型，可大幅减少重复建模时间，在曲面建模中，拉伸、旋转、边界混合（Boundary Blend）等命令同样适用，但需注意曲面与实体的转换操作，如使用“加厚”（Thicken）命令将曲面转为实体。
装配模块中的命令侧重于组件约束与运动仿真,通过“装配”（Assembly）命令将零件导入环境后，用户需使用约束类型（如重合、对齐、插入等）定义零件间的相对位置，组件模式下的“连接”命令（如销钉、滑块、圆柱等）可创建运动副，用于机构动态分析。“封装”（Package）命令允许自由移动未完全约束的零件，便于调整布局，在处理大型装配时，“简化表示”（Simplified Rep）命令可控制显示内容，提升系统性能。
工程图模块的命令核心是将三维模型转化为符合规范的二维图纸,使用“创建视图”（Create View）命令可生成主视图、投影视图、剖视图等，全剖”（Full Section）、“半剖”（Half Section）等剖切命令需配合剖切线定义，尺寸标注可通过“显示/拭除”（Show/Erase）命令自动关联模型尺寸，或手动使用“新尺寸”（New Reference）命令添加注释，对于复杂图纸，“表格”（Table）命令可生成BOM表，“公差”（Tolerance）命令则支持尺寸公差与形位公差的标注。
在高级应用中,Pro/E的带命令操作更显强大。“族表”（Family Table）命令可通过参数化驱动生成系列零件，适用于标准化设计。“关系”（Relations）命令允许用户通过数学表达式控制特征参数，实现参数化建模，对于钣金设计，“平整形态”（Unbend）、“折弯回去”（Bend Back）等命令可模拟钣金成型过程，而模具设计中的“分型面”（Parting Surface）、“模具体积块”（Mold Volume）等命令则是拆模流程的关键。
为了更直观地展示常用命令及其功能,以下表格列举了部分高频命令及其应用场景：

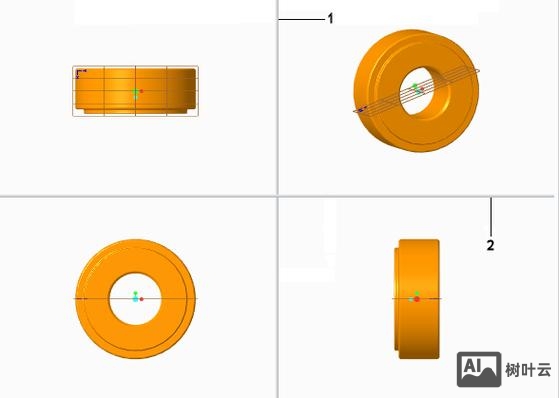

| 命令类别 | 命令名称 | 功能描述 | 适用场景 |
|---|---|---|---|
| 基础特征 | 拉伸（Extrude） | 沿草绘截面方向生成拉伸实体或曲面 | 创建平板、凸台等基础结构 |
| 基础特征 | 旋转（Revolve） | 绕草绘轴线生成旋转实体或曲面 | 轴类、盘类零件建模 |
| 工程特征 | 孔（Hole） | 在实体上创建各类孔特征，支持标准孔库 | 螺栓孔、定位孔加工 |
| 工程特征 | 壳（Shell） | 将实体内部掏空，指定开口面，生成薄壳结构 | 箱体、容器类零件设计 |
| 操作特征 | 阵列（Pattern） | 按指定规则（尺寸、方向、轴等）复制特征 | 均布孔、散热片等重复结构 |
| 曲面设计 | 边界混合（Boundary Blend） | 通过多条曲线或边界生成复杂曲面 | 产品外观曲面、过渡面设计 |
| 装配约束 | 重合（Align） | 使两个平面共面或使轴线同轴 | 零件间的对齐装配 |
| 工程图 | 剖视图（Section View） | 用剖切平面切割模型生成内部结构视图 | 表达零件内部复杂结构 |

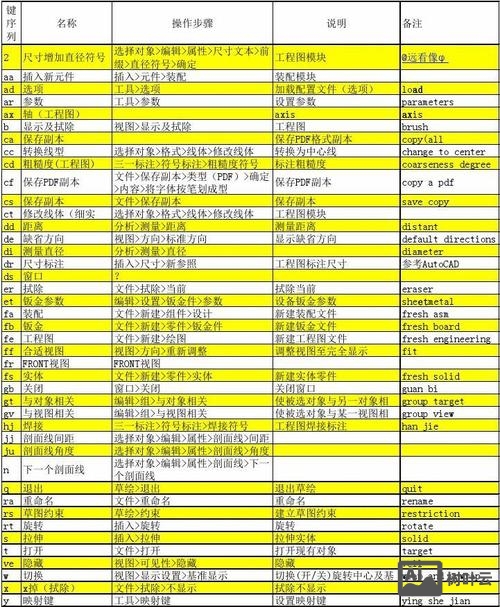

在实际操作中,掌握命令的快捷键可显著提升效率，按“Ctrl+D”快速恢复默认视角，“Ctrl+G”组合所选特征，“Ctrl+T”激活阵列工具等，Pro/E支持“映射键”（Mapkey）自定义命令序列，用户可将多步操作录制为单个快捷命令，一键完成复杂流程。
对于初学者,建议从基础命令入手，通过模仿案例熟悉操作逻辑；而高级用户则可探索“程序”（Program）命令，通过编辑程序代码实现自动化设计，在零件模型中添加程序代码后，通过修改输入参数即可驱动模型整体变化，适用于定制化产品设计场景。
Pro/E的带命令操作是将设计意图转化为数字模型的核心手段，无论是简单的拉伸切除，复杂的曲面混合，还是大规模的装配管理，熟练掌握命令体系都能让设计工作事半功倍，通过系统学习命令功能、结合实际案例练习，并灵活运用快捷键与参数化工具，用户可逐步提升Pro/E的操作水平，高效完成各类设计任务。
相关问答FAQs：
Q1：如何在Pro/E中快速查找不常用的命令？
A1：Pro/E提供了强大的命令搜索功能，用户可通过以下方法快速定位命令：
- 点击顶部菜单栏右侧的“命令搜索”图标（放大镜符号），在弹出的搜索框中输入命令关键词（如“圆角”“倒角”），系统将自动匹配相关命令并高亮显示；
- 使用快捷键“Ctrl+F”打开搜索框，支持模糊搜索；
- 对于习惯使用键盘的用户,可直接按“Alt+”加菜单项首字母（如“Alt+I”打开插入菜单），通过方向键导航选择命令，用户还可自定义工具栏，将常用命令添加到快捷工具栏中，减少查找时间。
Q2：Pro/E中执行命令时出现“失败”提示，如何快速排查问题？
A2：命令失败通常由参数冲突、几何约束错误或参照丢失导致，可按以下步骤排查：
- 查看诊断信息：失败时，Pro/E会弹出“求解特征”对话框，点击“诊断”按钮查看具体错误原因（如“截面不封闭”“深度冲突”等）；
- 检查参照：进入“参照”面板，确认草绘平面、尺寸参照等是否被删除或变更；
- 回退到失败点：在模型树中右键点击失败特征，选择“回退”功能，逐步撤销操作直至定位错误步骤；
- 修复几何：使用“检查几何”（Check Geometry）命令扫描模型中的无效几何（如微小边、自相交曲线）；
- 简化模型：若因模型复杂导致失败，可使用“隐含”（Suppress）命令暂时隐藏无关特征，简化后再重新执行命令，对于重复性问题，建议通过“关系”命令或“族表”优化参数化设计，从源头减少错误。
