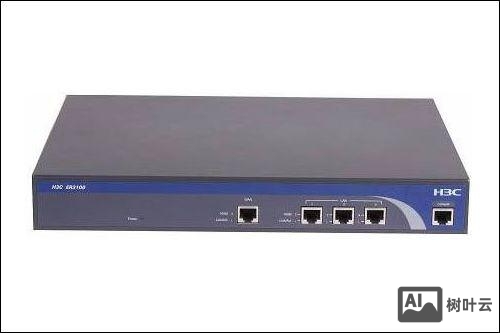

H3C ER3100配置命令有哪些常用指令？

H3C ER3100作为一款企业级路由器，广泛应用于中小企业网络部署，其配置涉及接口管理、NAT转换、路由策略、安全防护等多个维度，以下从基础配置到高级功能，详细说明常用命令及操作逻辑。

基础配置

首次配置通常通过Console口或Telnet/SSH登录，初始默认IP地址为192.168.1.1（子网掩码255.255.255.0），用户名和密码均为“password”。

1. 设备登录与密码修改

   system-view          // 进入系统视图
   super password cipher <新密码>  // 修改超级用户密码
   user-interface console 0
   authentication-mode password
   set authentication password cipher <Console密码>  // 设置Console登录密码

2. 接口配置
   以配置WAN口（如GigabitEthernet 1/0）和LAN口（如GigabitEthernet 1/1）为例：

   interface GigabitEthernet 1/0
   ip address <WAN IP> <子网掩码>  // 如pppoe拨号后动态获取，则无需配置静态IP
   description WAN-Interface
   interface GigabitEthernet 1/1
   ip address 192.168.10.1 255.255.255.0  // LAN口地址作为网关
   description LAN-Interface

NAT配置

企业环境中,NAT用于内网主机共享公网IP，常用PAT（端口地址转换）模式。

1. 定义NAT地址池

   nat address-group 1 202.100.10.1 202.100.10.10  // 公网IP池范围

2. 配置ACL匹配内网网段

   acl number 2000
   rule permit source 192.168.10.0 0.0.0.255  // 允许内网192.168.10.0/24段

3. 应用NAT策略

   interface GigabitEthernet 1/0
   nat outbound 2000 address-group 1  // 出口接口应用NAT，使用地址池1

路由配置

1. 静态路由

   ip route-static 0.0.0.0 0.0.0.0 <下一跳IP/出接口>  // 默认路由指向WAN口网关或运营商指定IP

2. 动态路由（OSPF示例）

   ospf 1
   area 0
   network 192.168.10.0 0.0.0.255  // 宣告LAN网段

DHCP服务配置

为内网主机自动分配IP地址：

dhcp enable  // 全局开启DHCP
interface GigabitEthernet 1/1
dhcp server ip-pool LAN-Pool
 gateway-list 192.168.10.1
 network 192.168.10.0 mask 255.255.255.0
 dns-list 8.8.8.8 114.114.114.114  // 指定DNS服务器
 excluded-address 192.168.10.1 192.168.10.10  // 排除静态IP地址

安全策略配置

1. ACL访问控制

   acl number 3000
   rule deny tcp source any destination-port eq 22  // 禁止外网SSH访问
   rule permit ip  // 默认允许其他流量
   interface GigabitEthernet 1/0
   traffic-filter inbound acl 3000  // 在WAN口应用ACL

2. 防火墙策略

   firewall packet-filter default permit  // 默认允许所有包

PPPoE拨号配置（WAN口为PPPoE场景）

interface Dialer 1
pppoe-client dialer-number 1 pppoe-user <运营商账号> pppoe-password <密码>
ip address ppp-negotiate
nat outbound  // 出口接口自动启用NAT

常用维护命令

save  // 保存配置
display current-configuration  // 查看当前配置
display ip interface brief  // 查看接口IP状态
ping <目标IP>  // 测试连通性
tracert <目标IP>  // 路由追踪

相关问答FAQs

Q1: 如何配置ER3100的端口映射（端口转发）？
A1: 端口映射需结合ACL和NAT ALG（应用层网关）实现，将内网服务器192.168.10.100的80端口映射到公网IP：

acl number 4000
rule permit tcp source any destination-port eq 80
interface GigabitEthernet 1/0
nat inbound 4000 protocol tcp global <公网IP> 80 inside 192.168.10.100 80

Q2: 配置完成后无法上网，如何排查？
A2: 按以下步骤排查：

1. 检查WAN口状态：display interface GigabitEthernet 1/0，确认IP获取成功（PPPoE需验证拨号状态）；
2. 检查NAT配置：display nat session，查看是否有会话建立；
3. 检查路由表：display ip routing-table，确认默认路由正确；
4. 检查ACL是否误拦截：display acl 3000，确保流量未被禁止。
