结构设计CAD命令，哪些最常用？

结构设计是建筑工程中至关重要的环节，而CAD（计算机辅助设计）软件作为结构设计师的核心工具，其高效运用直接关系到设计质量和效率，在结构设计过程中，熟练掌握常用CAD命令能够显著提升绘图精度、优化工作流程，并确保设计成果的规范性，以下将详细梳理结构设计中最常用的CAD命令，涵盖绘图、编辑、标注、图层管理及三维建模等多个维度，并辅以实际应用场景说明,帮助设计师系统化提升技能。

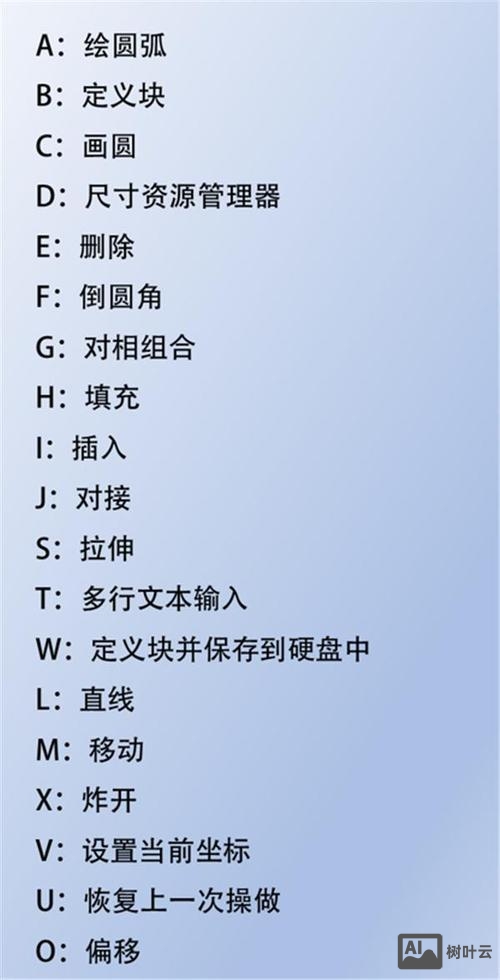

（图片来源网络，侵删）

在绘图阶段，基础命令的精准使用是构建结构模型的前提，LINE（直线）命令用于绘制梁、柱的轮廓线或轴线，通过输入坐标或捕捉端点可确保线条连接的准确性；PLINE（多段线）命令则适合绘制连续的墙体轮廓或钢筋折线，其特性是可以统一设置线宽，便于后续修改，CIRCLE（圆）和ARC（圆弧）命令常用于绘制柱截面、节点详图中的螺栓孔或钢筋弯钩，相切、相切、半径”选项可快速实现与已有对象的圆弧连接，RECTANG（矩形）命令在绘制基础平面图、楼板开洞时极为高效，配合“倒角”或“圆角”选项可直接生成带过渡的矩形轮廓，减少后期编辑步骤，XLINE（构造线）和RAY（射线）命令可用于绘制辅助线,帮助定位构件位置或标注尺寸基准。

编辑命令是优化结构模型的关键，通过对已有对象的修改和组合，实现复杂结构的精确表达，OFFSET（偏移）命令在生成梁、板、墙的平行轮廓时不可或缺，例如通过偏移轴线快速获得梁的两侧边线，并可设置通过点或距离参数，TRIM（修剪）和EXTEND（延伸）命令常配合使用，用于修剪多余线条或延伸未闭合的轮廓，如在处理梁柱节点时，通过修剪命令去除被柱子遮挡的梁线，保证图形的清晰度，ARRAY（阵列）命令包括矩形阵列和环形阵列，适用于批量布置相同构件，如楼梯的梯步、楼板的预埋件或框架柱的规则排列，通过设置行数、列数及间距，可快速生成标准化的构件布局，MOVE（移动）、ROTATE（旋转）和SCALE（缩放）命令则用于调整构件位置和尺寸，例如将柱子移动至轴线交点，或根据设计要求旋转梁的角度以适应异形结构，对于复杂对象，BLOCK（块）命令可将重复使用的构件（如门窗洞口、钢筋符号）定义为块，通过INSERT（插入）命令调用，既减少绘图量,又便于统一修改。

标注和文字命令是结构设计成果可读性的保障，确保施工人员准确理解设计意图，DIMSTYLE（标注样式）命令需预先设置符合国家规范的标注参数，包括箭头样式、文字高度、尺寸线偏移等，确保标注的统一性，DIMLINEAR（线性标注）和DIMCONTINUE（连续标注）用于标注构件的定位尺寸和长度，例如标注柱网间距或梁的跨度；DIMDIAMETER（直径标注）和DIMRADIUS（半径标注）则用于标注圆形构件的尺寸，MTEXT（多行文字）命令用于添加技术说明、材料标注或图例，支持插入特殊符号（如钢筋符号Φ）和调整文字段落格式，LEADER（引线）命令可创建带箭头的引线，将标注文字与特定构件关联，例如在钢筋详图中标注钢筋的直径、间距和长度，QLEADER（快速引线）命令通过简化设置步骤,提高引线标注的效率。

图层管理是结构设计高效绘图的核心策略，通过将不同类型的对象分配至不同图层，实现分类显示和批量编辑，LAYER（图层特性管理器）命令可创建多个图层，如“轴线”“梁”“柱”“钢筋”“标注”等，并为每个图层设置颜色、线型和线宽，例如轴线图层使用红色中心线，梁图层使用黑色实线，通过图层的“开/关”“冻结/解冻”“锁定/解锁”功能，可暂时隐藏次要图层以突出重点对象，或锁定图层防止误操作，LAYERPMODE（图层状态管理器）命令可保存图层状态组合，便于在不同设计阶段快速切换显示内容，如在方案设计阶段仅显示轴线和大致构件,在施工图阶段显示所有细节对象。

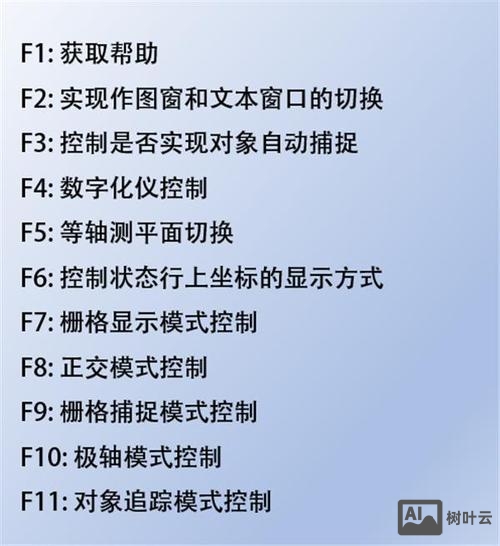

（图片来源网络，侵删）

三维建模命令在复杂结构分析中发挥重要作用，帮助设计师直观理解空间关系，EXTRUDE（拉伸）命令可将二维轮廓（如梁截面）拉伸为三维实体，适用于生成柱、梁、板等构件；REVOLVE（旋转）命令通过旋转二维轮廓生成三维实体，常用于绘制圆形基础或螺旋楼梯，UNION（并集）、SUBTRACT（差集）和INTERSECT（交集）命令用于布尔运算，例如通过差集命令在楼板中减去楼梯洞口，或通过并集命令合并相邻的混凝土构件，VIEW（视图）命令中的“西南等轴测”“东南等轴测”选项可切换三维视角，便于观察构件的空间位置关系；VPORTS（视口）命令则可创建多个视口，同时显示平面图、立面图和三维视图,提升设计校对的效率。

在实际应用中，合理组合使用这些命令能显著提升工作效率，绘制框架结构平面图时，可先使用XLINE命令绘制轴线，再通过OFFSET命令生成梁轮廓，用TRIM命令修剪梁柱交接处，随后用BLOCK命令定义柱块并批量插入，最后通过DIMLINEAR命令标注尺寸，对于复杂节点，可结合PLINE命令绘制钢筋详图，并使用MTEXT命令添加技术说明，三维建模时，先使用EXTRUDE命令生成梁柱实体，通过SUBTRACT命令创建楼板洞口,再利用VIEW命令切换视角检查碰撞。

相关问答FAQs：

问：如何快速批量修改结构图中所有梁的线宽？
答：首先选中任意一根梁，右键选择“选择类似对象”或使用QSELECT（快速选择）命令，设置对象类型为“直线”或“多段线”，特性为“图层=梁图层”，然后打开“特性”面板（Ctrl+1），修改线宽参数，所有梁的线宽将同步更新。
（图片来源网络，侵删）
问：在绘制钢筋时，如何确保钢筋弯钩的尺寸符合规范？
答：可使用PLINE命令绘制钢筋主线，然后通过“圆角”命令（FILLET）设置合适的圆角半径（如2.5倍钢筋直径）绘制弯钩；或使用自定义的钢筋图块，在块属性中标注钢筋参数，插入时通过SCALE命令调整弯钩尺寸，确保符合《混凝土结构设计规范》要求。
