cad三维放样命令如何快速创建复杂三维模型？

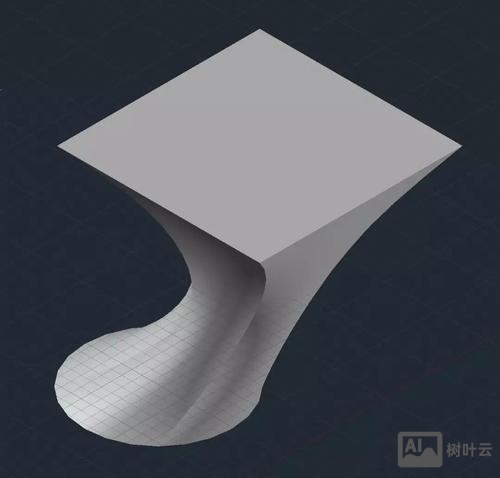

CAD中的三维放样命令（LOFT）是一种强大的建模工具，它通过在多个二维轮廓线之间进行过渡生成复杂的三维实体或曲面，该命令特别适用于创建非规则、具有渐变特征的三维模型，如管道、曲面、家具、工业零件等，通过定义不同位置的截面形状，LOFT命令能够自动在这些截面之间生成平滑的过渡面，极大提升了复杂模型的创建效率。

（图片来源网络，侵删）

三维放样命令的基本原理与操作步骤

三维放样命令的核心思想是通过一系列封闭或开放的二维轮廓线（如圆、椭圆、多段线、样条曲线等）作为截面，按照指定的路径或顺序生成三维模型，其基本操作步骤如下：

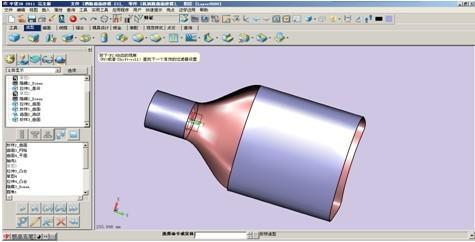

准备轮廓线：首先绘制或导入用于定义模型截面的二维轮廓线，这些轮廓线必须位于不同的三维平面上，且形状可以相同或不同，创建一个变径管时，可能需要绘制两个不同直径的圆，分别位于管道的两端。
启动LOFT命令：在CAD软件中，通过命令行输入LOFT或点击“三维建模”工具栏中的相应按钮启动命令。
选择轮廓线：按照模型生成的顺序依次选择轮廓线，选择顺序直接影响最终模型的形状，通常需要从模型的一端向另一端依次选择。
设置路径或导向：在选择轮廓线后，命令行会提示选择“路径（P）”或“导向（G）”，路径是一条二维或三维曲线，用于控制放样对象的延伸方向；导向则是额外的曲线，用于约束放样截面的扭曲或对齐方式，若不指定路径或导向，CAD将自动计算轮廓线之间的平滑过渡。
调整参数：在放样过程中，可以通过命令行选项调整曲面连续性（如仅横截面、通过横截面等），并选择是否合并相邻的面或生成实体。
生成模型：确认参数后，CAD将生成最终的三维模型，用户可以通过布尔运算、抽壳、圆角等命令进一步编辑模型。

三维放样命令的参数设置与优化

为了获得理想的放样效果,合理设置参数至关重要，以下是关键参数及其影响：

参数类型	说明	应用场景
曲面连续性	选择“仅横截面”生成简单过渡，或“通过横截面”生成更平滑的曲面。	需要高精度曲面时选择后者，如汽车外壳。
路径控制	通过指定路径曲线（如直线、圆弧、样条曲线）约束放样方向，避免轮廓线变形。	创建管道、弯头等具有固定路径的模型。
导向曲线	使用多条曲线控制截面的旋转、缩放或偏移，防止模型扭曲。	复杂曲面建模，如飞机机翼、人体建模。
对齐方式	调整轮廓线之间的对齐点（如顶点、中心），确保过渡自然。	轮廓线形状差异较大时，避免模型出现褶皱。

优化技巧包括：在放样前使用PE命令将轮廓线转换为多段线，确保曲线连续性；通过DELOBJ命令控制中间轮廓线的显示，简化模型；对于复杂模型，可分段放样后再合并。

相关问答FAQs

Q1：为什么使用LOFT命令时生成的模型出现扭曲或褶皱？
A：通常由轮廓线选择顺序错误、对齐方式不当或截面形状差异过大导致，解决方法包括：确保轮廓线按顺序选择（从一端到另一端）；使用“对齐”选项调整轮廓顶点对应关系；若差异过大，可增加中间过渡轮廓线或使用导向曲线约束形状。

（图片来源网络，侵删）

Q2：LOFT命令与扫掠（SWEEP）和旋转（REVOLVE）的区别是什么？
A：扫掠（SWEEP）是通过沿路径拉伸二维轮廓生成模型，仅适用于单一截面；旋转（REVOLVE）是通过绕轴旋转二维轮廓生成回转体，而LOFT命令支持多个不同形状的轮廓线，能生成更复杂的非规则模型，适用范围更广，但操作也更复杂。
