CAD命令输入方法有哪些？

在CAD软件中输入命令是进行绘图和编辑操作的核心步骤,掌握多种命令输入方式能显著提升绘图效率，以下是详细的命令输入方法及使用技巧，帮助用户快速上手。

命令输入的主要方式

1. 键盘输入
   这是最直接的方式，通过在命令行（通常位于界面底部）输入完整的命令名称或快捷键来执行操作，输入“LINE”或快捷键“L”可启动直线命令，输入后需按回车键确认，部分命令支持简化输入，如“CIRCLE”可简化为“C”，对于带选项的命令（如圆命令），输入命令后按回车，命令行会提示指定圆心、半径等参数，用户需根据提示逐步操作。

2. 功能区/工具栏按钮

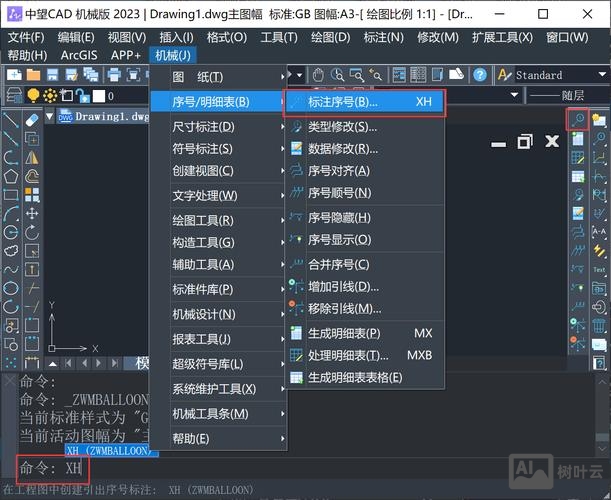

   CAD界面顶部的功能区或经典工具栏将常用命令以图标形式分类展示，用户只需单击对应按钮即可激活命令，无需记忆命令名称，单击“绘图”选项卡中的“矩形”图标，即可启动RECTANG命令，按钮通常会显示命令名称，鼠标悬停时会有提示，适合初学者使用。

3. 右键菜单
   在绘图区域单击鼠标右键，会弹出快捷菜单，包含最近的命令、重复命令或当前命令的选项，执行完“复制”命令后，右键单击可选择“重复复制”，无需重新输入命令，在选中对象后右键，还能直接调用编辑命令如“删除”“移动”等。

4. 动态输入（DYN）
   启用动态输入功能（状态栏开关）后，光标附近会显示命令提示和输入框，用户可直接在光标处输入参数，无需频繁查看命令行，启动直线命令后，可在光标旁的输入框中直接输入长度值或坐标，提升绘图连贯性。


   （图片来源网络，侵删）

命令参数的输入技巧

• 坐标输入：绘制图形时需指定点的位置，可通过绝对坐标（如“100,200”）、相对坐标（如“@50,30”）或极坐标（如“@100<45”）输入。
• 数值与选项：命令行中的方括号“[]”内为默认选项，尖括号“<>”内为当前默认值，直接按回车可使用默认值，或输入选项代号（如“圆”命令中输入“T”切换切点模式）。

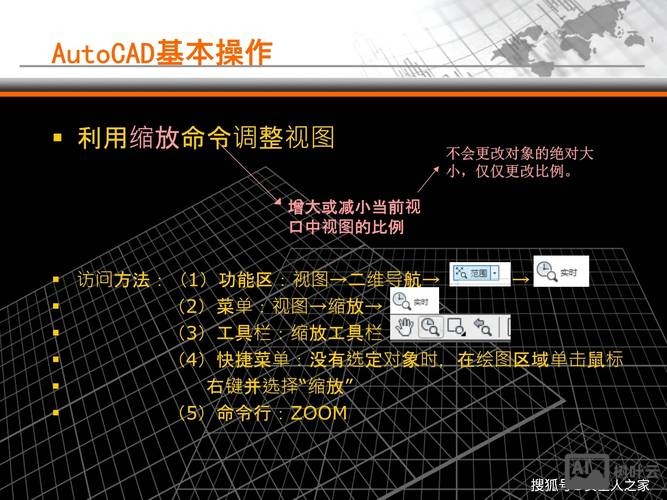

• 透明命令：部分命令（如“缩放”“平移”）可在其他命令执行过程中输入，输入前需加单引号“’”，ZOOM（’Z）。

命令管理优化

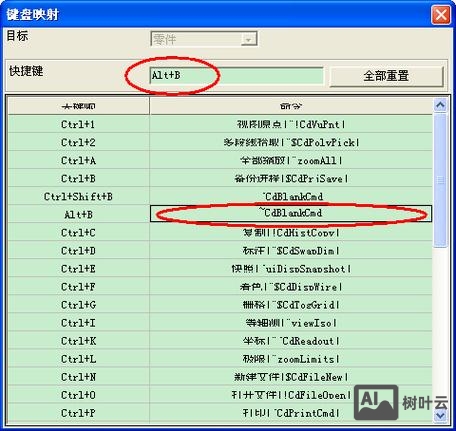

• 命令别名自定义：通过修改acad.pgp文件，可为常用命令设置个性化快捷键，如将“修剪”命令的快捷键从“TR”改为“TJ”。
• 命令搜索：在较新版本的CAD中，按空格键或Ctrl+9调出命令行，输入命令名称时会出现搜索建议，快速定位命令。
• 脚本文件：对于重复性操作，可将命令序列保存为.scr脚本文件，通过“脚本”命令批量执行。

常见问题与解决

• 命令行无显示：检查是否误关闭命令行窗口，按Ctrl+9或通过“视图”选项卡调出。
• 命令无响应：可能因输入错误或冲突导致，按Esc键取消当前命令，重新输入或重启CAD。

相关问答FAQs

Q1: 为什么在CAD中输入命令后没有反应？
A: 可能原因包括：①命令行被隐藏（按Ctrl+9显示）；②输入了错误的命令名称或快捷键；③当前命令被其他操作中断（按Esc键取消后重试），检查命令行提示信息，根据错误提示调整输入即可。

Q2: 如何快速调用最近使用的命令？
A: 方法有两种：①在绘图区域右键单击，选择“最近的输入”子菜单，直接选择历史命令；②在命令行中按“↑”或“↓”方向键，快速切换近期输入的命令记录，通过“工具”选项卡中的“命令行”面板，可查看并固定常用命令列表。
