在Packet Tracer中，交换机是构建局域网的核心设备，掌握其配置命令对于网络模拟和实验至关重要，本文将详细介绍Packet Tracer中交换机的常用命令，包括基本配置、VLAN划分、端口安全、链路聚合等内容，并通过实例说明其应用方法,最后附上相关FAQs以解答常见问题。
交换机基本配置命令
交换机的基本配置包括设备名称、管理IP、密码设置等，这些是管理交换机的基础，通过命令行界面（CLI）进入全局配置模式，执行以下命令：
- 设置设备名称：
Switch(config)# hostname SW1（将交换机命名为SW1） - 进入管理接口配置：
Switch(config)# interface vlan 1（默认VLAN 1为管理VLAN） - 配置管理IP地址：
Switch(config-if)# ip address 192.168.1.1 255.255.255.0 - 激活接口：
Switch(config-if)# no shutdown - 设置登录密码：
- 控制台密码：
Switch(config)# line console 0Switch(config-line)# password adminSwitch(config-line)# login - Telnet密码：
Switch(config)# line vty 0 15Switch(config-line)# password telnetpassSwitch(config-line)# login
- 控制台密码：
- 保存配置：
Switch# write memory或Switch# copy running-config startup-config
VLAN配置命令
VLAN（虚拟局域网）用于隔离广播域，提升网络安全性，以下是VLAN的创建、端口分配及验证命令：
- 创建VLAN：
Switch(config)# vlan 10Switch(config-vlan)# name Sales（创建VLAN 10并命名为Sales） - 将端口加入VLAN：
- 进入接口模式：
Switch(config)# interface fa0/1（假设为FastEthernet 0/1端口） - 分配到VLAN：
Switch(config-if)# switchport mode accessSwitch(config-if)# switchport access vlan 10
- 进入接口模式：
- 查看VLAN信息：
Switch# show vlan brief（以表格形式显示VLAN ID、名称及包含端口）

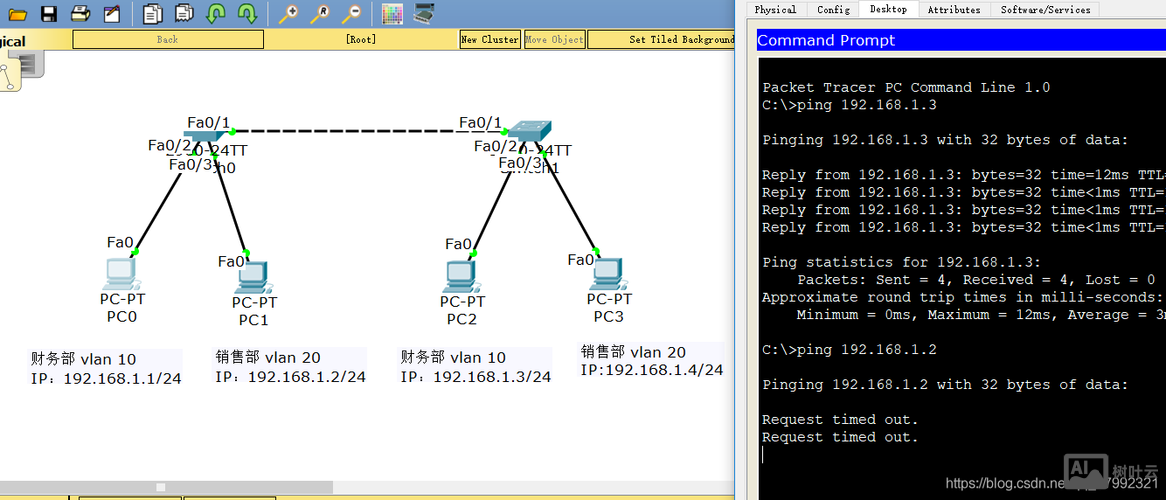

示例：若需划分VLAN 20（Marketing）并分配端口fa0/2-5，可执行：
Switch(config)# vlan 20
Switch(config-vlan)# name Marketing
Switch(config)# interface range fa0/2-5
Switch(config-if-range)# switchport mode access
Switch(config-if-range)# switchport access vlan 20 Trunk链路配置
Trunk链路用于在不同交换机间传输多个VLAN流量，通常配置在连接其他交换机的端口上：
- 设置端口为Trunk模式：
Switch(config)# interface fa0/24Switch(config-if)# switchport mode trunk - 允许通过的VLAN：
Switch(config-if)# switchport trunk allowed vlan 10,20,30（仅允许VLAN 10、20、30通过） - 查看Trunk配置：
Switch# show interfaces fa0/24 switchport
端口安全配置
端口安全限制接入设备的MAC地址数量，防止未授权设备接入：
- 进入接口模式：
Switch(config)# interface fa0/1 - 启用端口安全：
Switch(config-if)# switchport port-security - 设置最大MAC地址数：
Switch(config-if)# switchport port-security maximum 2（允许最多2个MAC地址） - 违规处理方式：
Switch(config-if)# switchport port-security violation shutdown（违规时关闭端口，可选restrict限制或protect丢弃违规数据） - 配置静态MAC地址：
Switch(config-if)# switchport port-security mac-address 0050.56BE.6A01
链路聚合（EtherChannel）
链路聚合将多个物理端口捆绑成一个逻辑端口，增加带宽并实现冗余：
- 创建端口组：
Switch(config)# interface range fa0/1-2Switch(config-if-range)# channel-group 1 mode active（模式可选active、passive、on） - 进入逻辑接口：
Switch(config)# interface port-channel 1 - 配置逻辑接口IP（若三层交换）：
Switch(config-if)# ip address 192.168.1.254 255.255.255.0 - 查看聚合状态：
Switch# show etherchannel summary
生成树协议（STP）
STP防止网络中产生环路，默认开启，可通过命令调整：
- 查看STP状态：
Switch# show spanning-tree vlan 1 - 修改STP模式：
Switch(config)# spanning-tree mode rapid-pvst（快速生成树协议） - 设置根桥优先级：
Switch(config)# spanning-tree vlan 1 priority 4096（优先级值越小越可能成为根桥）
DHCP中继配置
若交换机连接需要DHCP服务的网络，可配置DHCP中继：
- 进入接口：
Switch(config)# interface vlan 10 - 启用DHCP中继：
Switch(config-if)# ip helper-address 192.168.1.100（指向DHCP服务器IP）
常用查看命令
| 命令 | 功能 |
|---|---|
show running-config | 查看当前运行配置 |
show startup-config | 查看启动配置 |
show interfaces status | 查看端口状态（up/down、速率等） |
show mac-address-table | 查看MAC地址表 |
show ip interface brief | 查看接口IP及状态 |
FAQs
问题1：在Packet Tracer中，交换机端口无法ping通同一VLAN内的其他设备，可能的原因及解决方法？
解答：可能原因包括：
- 端口未激活：检查接口是否配置
no shutdown，状态应为up。 - VLAN未正确划分：确认端口是否正确加入VLAN，且VLAN已创建。
- IP地址配置错误：检查设备IP是否与所在VLAN网段匹配，子网掩码是否正确。
- 交换机未保存配置：执行
write memory保存配置，避免重启后丢失。
解决步骤：先用show vlan brief确认VLAN和端口分配，再用show interfaces fa0/X status检查端口状态,最后验证IP配置。
问题2：如何配置交换机允许特定VLAN通过Trunk端口，同时禁止其他VLAN？
解答：通过switchport trunk allowed vlan命令控制允许的VLAN列表，仅允许VLAN 10和20通过Trunk端口fa0/24：
- 进入接口配置模式：
Switch(config)# interface fa0/24 - 设置为Trunk模式：
Switch(config-if)# switchport mode trunk - 配置允许的VLAN：
Switch(config-if)# switchport trunk allowed vlan 10,20 - 若需添加其他VLAN，可使用
switchport trunk allowed vlan add 30命令扩展。
验证：执行show interfaces fa0/24 switchport，查看Trunking VLANs Allowed列表是否包含指定VLAN。
通过以上命令的灵活运用，可在Packet Tracer中完成交换机的各项基础及高级配置,为模拟网络实验和实际网络管理奠定基础。
