CAD2010多线命令怎么用？

在CAD 2010中，多线命令（MLINE）是一种用于绘制多条平行线段的复合对象，常用于建筑、机械等领域的墙体、管道、电路等设计，相比单线绘制，多线命令能高效创建具有特定样式和间距的平行线组，且可通过样式管理灵活调整线型、颜色、数量等属性，以下从命令调用、参数设置、样式管理、编辑技巧及注意事项等方面详细解析CAD 2010多线命令的使用方法。

多线命令的调用与基础操作

在CAD 2010中，调用多线命令主要有三种方式：

1. 命令行输入：直接在命令行中输入 MLINE（快捷键 ML），按回车键确认。

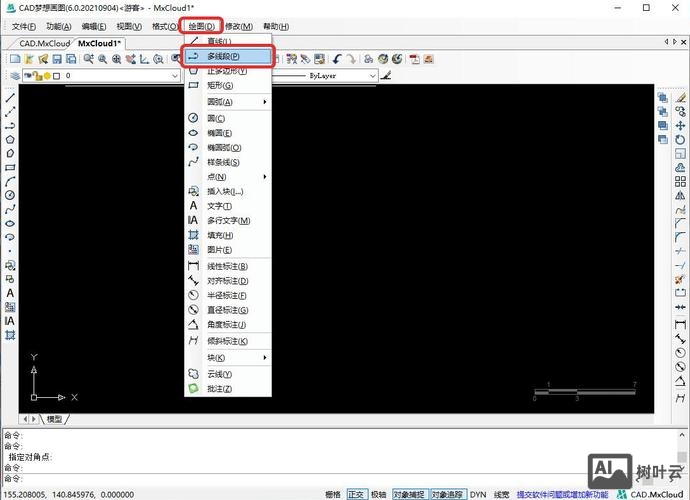

2. 菜单栏调用：依次点击【绘图】→【多线】。
3. 工具栏调用：若已显示“绘图”工具栏，可点击其中的多线图标（通常为两条平行线的符号）。

命令激活后，命令行会提示当前多线样式及对正方式，并显示以下选项：

当前设置：对正 = 上，比例 = 20.00，样式 = STANDARD
指定起点或 [对正(J)/比例(S)/样式(ST)]:

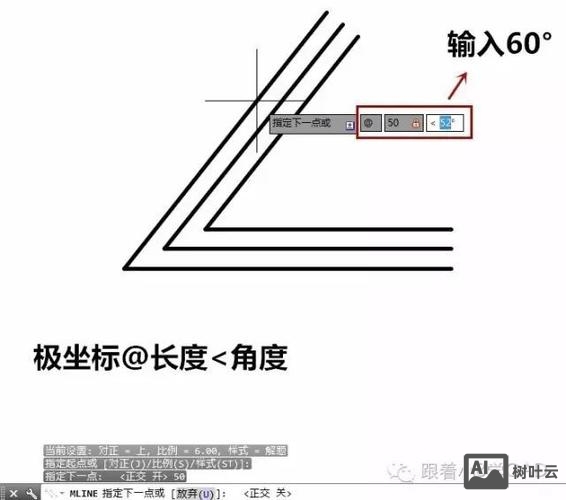

• 指定起点：直接点击鼠标左键确定多线的起始点，后续按提示依次输入第二点、第三点，完成多线绘制。
• 闭合（C）：绘制过程中输入 C 可闭合多线，形成首尾相连的图形。
• 放弃（U）：输入 U 可撤销上一步操作，便于修正绘制错误。

多线参数详解：对正、比例与样式

多线的核心参数包括“对正”“比例”和“样式”，合理设置这些参数是保证绘图精度的关键。

对正（Justification）

对正选项控制多线的基准位置，即鼠标点击点与多线各元素之间的对齐关系，共有三种对正方式：

• 上（Top）：多线最顶端的线对准鼠标点击点，适用于墙体顶部对齐的场景。
• 无（Zero）：多线的中心线对准鼠标点击点，为默认对正方式，适用于需要对称分布的图形（如中心轴线）。
• 下（Bottom）：多线最底端的线对准鼠标点击点，适用于墙体底部对齐的场景。

操作示例：若需绘制以中心线为基准的墙体，可在命令行输入 J，选择 无，确保后续绘制时多线始终居中对齐。

比例（Scale）

比例选项控制多线实际间距与样式中定义间距的缩放比例，若样式中定义的两条线间距为1，比例为20时，实际绘制间距为20×1=20，注意：比例值不会影响线型本身的宽度，仅调整平行线间的距离。

注意事项：

• 当比例为负值时，多线方向会反转（从起点到终点顺序颠倒）。
• 比例为0时，所有重合为单一线条，可用于特殊标记（如辅助线）。

样式（Style）

样式选项用于切换或加载多线的预设样式，CAD 2010默认提供 STANDARD 样式（由两条平行线组成），但用户可根据需求创建自定义样式（如三线墙体、带填充的多线等）。

多线样式的创建与管理

通过【格式】→【多线样式】（或命令行 MLSTYLE），可打开“多线样式”对话框，管理多线的线型、颜色、数量等属性。

创建新样式

• 步骤1：点击【新建】，输入样式名称（如“墙体”），勾选“开始封口”“直线”选项（控制多线端点是否封闭）。

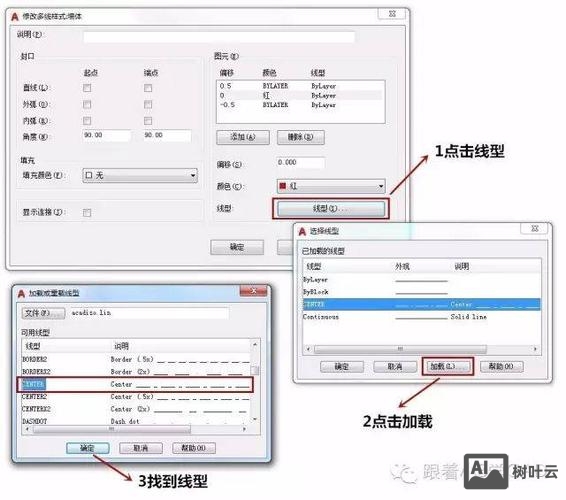

• 步骤2：点击【添加元素】，可增加新的平行线，为“墙体”样式添加第三条线（用于表示墙体中心线），设置其颜色为红色、线型为 CENTER。
• 步骤3：调整元素偏移量：每条线相对于中心线的偏移距离决定了其位置，中心线偏移量为0，两侧墙体线偏移量分别为120和-120（总厚度240mm）。
• 步骤4：设置封口形式：可选择“直线”“外弧”“内弧”或“角度”，控制多线端点的显示样式（如墙体端点常用“直线”封口）。

样式加载与置为当前

创建新样式后，需在“多线样式”对话框中点击【加载】，将样式添加到当前图形中，并通过【置为当前】使其生效。

常用多线样式参数示例

多线的编辑技巧

绘制完成的多线需通过编辑命令调整细节，CAD 2010提供了专用的多线编辑工具（命令 MLEDIT）。

调用多线编辑命令

• 命令行输入：MLEDIT
• 菜单栏：【修改】→【对象】→【多线】
  打开“多线编辑工具”对话框，提供12种编辑工具，常用工具如下：

编辑注意事项

• 编辑前需确保多线未被分解（命令 EXPLODE），否则将失去多线特性，退化为普通直线。
• 对于复杂多线（如带中心线的墙体），建议使用“单个剪切”工具精准修剪，避免误操作。

多线绘制的常见问题与解决

1. 多线显示异常（如比例过大过小）

   • 原因：比例参数设置错误。
   • 解决：重新调用多线命令，输入 S 调整比例，或通过特性面板（Ctrl+1）修改已绘制多线的比例。

2. 多线无法闭合

   • 原因：绘制时未输入 C 闭合命令，或样式封口选项未开启。
   • 解决：若未闭合，可在绘制完成后输入 C；若样式未设置封口，需修改多线样式中的“封口”选项。

3. 多线编辑工具无效

   • 原因：多线被分解或当前图层被锁定。
   • 解决：输入 U 撤销分解操作，或解锁图层（命令 LAYUNLOCK）。

相关问答FAQs

Q1：如何使用多线命令绘制带填充的墙体？
A：CAD 2010的多线本身不支持直接填充，但可通过以下方法实现：
（1）创建多线样式时，在“元素特性”中添加两条偏移量相同的线（如偏移量120和120），并设置不同颜色；
（2）绘制多线后，使用 HATCH 命令对多线区域进行填充，选择合适的填充图案（如 SOLID 或 ANSI31）；
（3）或通过“分解”+“图案填充”组合，先将多线分解为单线，再使用 BOUNDARY 创建填充边界，最后执行填充。

Q2：多线命令绘制的线条如何转换为单线编辑？
A：若需将多线转换为单线，可通过以下两种方式：
（1）分解命令：输入 EXPLODE，选择多线按回车，多线将分解为独立的直线，此时可使用常规编辑命令（如 TRIM、EXTEND）修改；
（2）特性匹配：若需保留部分多线特性，可先绘制一条目标单线，输入 MATCHPROP（或刷工具），选择源多线再点击目标单线，将多线的线型、颜色等属性应用到单线上。

通过以上方法，可灵活掌握CAD 2010多线命令的使用,高效完成各类平行线组的设计与编辑任务。
