在CAD软件中，块（Block）是一种将多个对象组合并命名的复合对象，便于重复使用和管理，当需要删除不再需要的块时，掌握正确的删除命令至关重要，CAD中删除块的方式并非单一，需根据块的使用状态（如是否被引用、是否定义在当前图形中）选择合适的方法,以下是关于块删除命令的详细说明及操作步骤。
基础删除命令：PURGE（清理）
PURGE命令是CAD中专门用于清理未使用对象的核心工具，包括未引用的块、图层、文字样式、线型等，对于已定义但未被插入到当前图形中的块，或插入后已被彻底删除的块定义,PURGE命令是最直接有效的删除方式。
操作步骤：

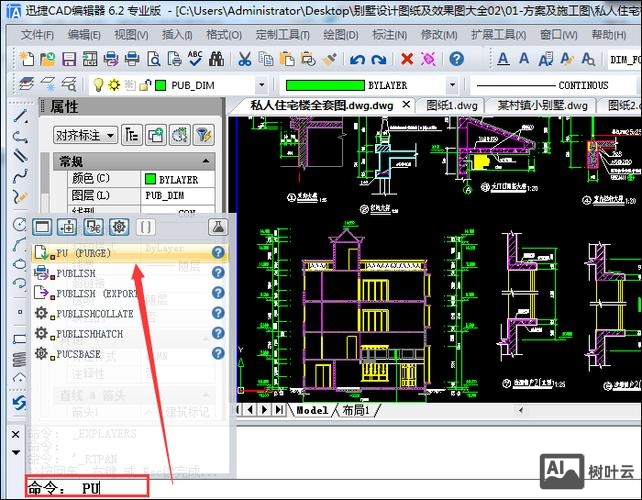

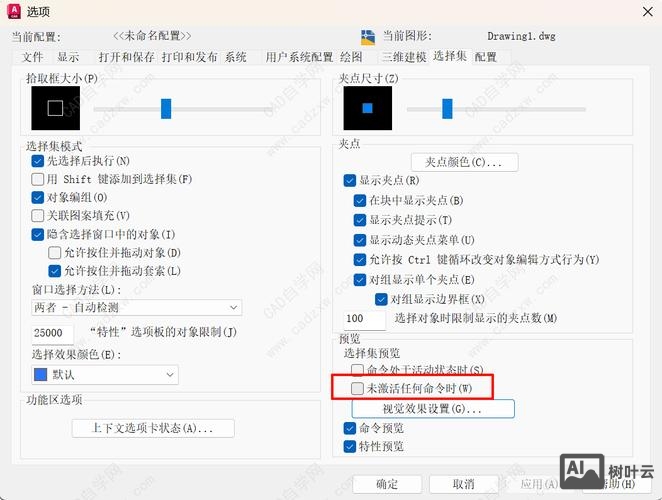

- 启动命令：在命令行输入
PURGE并按回车，或通过应用程序菜单（“文件”>“图形实用工具”>“清理”）打开清理对话框。 - 设置清理选项：
- 查看能清理的项目：默认选中,显示所有可清理的未使用对象。
- 查看不能清理的项目：显示因被其他对象依赖而无法清理的项目。
- 确认要清理的每个项目：建议勾选,避免误删重要对象。
- 选择清理对象：
- 在“项目”列表中展开“块”类别,找到未使用的块名称。
- 选中目标块，点击“清理”按钮；或点击“全部清理”自动清理所有可清理项目。
- 重复清理：由于清理可能存在嵌套依赖（如块内包含其他未清理的块），需多次执行“全部清理”直至无法清理为止。
注意事项：
- PURGE命令仅删除未被引用的块定义，若块已插入到图形中，需先删除所有插入的块实例,再执行PURGE。
- 对于“0”图层、“Continuous”线型等默认对象,即使未使用也无法通过PURGE删除。
删除块实例：ERASE（删除）
若需删除图形中已插入的块实例（即块的具体显示对象）,使用ERASE命令与其他对象删除方式无异。
操作步骤：
- 选择对象：直接单击块实例，或通过窗选、框选等方式选中多个块。

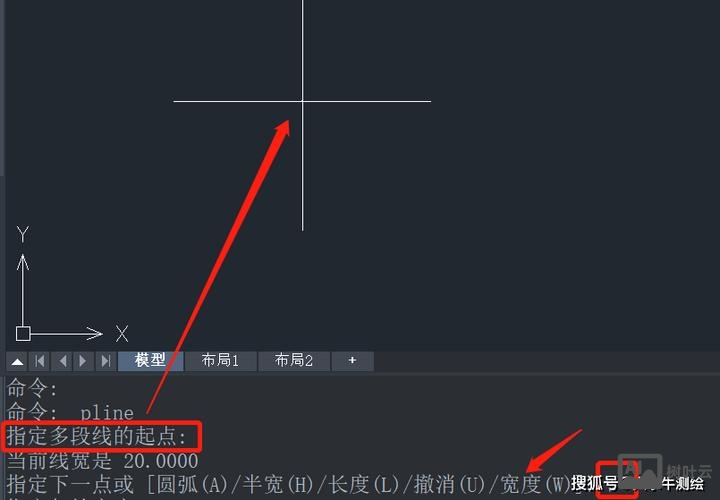

- 执行命令：在命令行输入
ERASE（快捷键E）并按回车，或点击“修改”工具栏中的“删除”按钮。 - 确认删除：按回车键或点击鼠标右键确认,选中的块实例即被删除。
特殊情况：
- 嵌套块删除：若块内包含其他对象,删除块实例时将同时删除其所有组成对象。
- 块参照编辑状态：若块处于“块编辑器”或“在位编辑”状态,需先退出编辑模式再删除。
强制清理嵌套块：PURGE + -PURGE
对于复杂的嵌套块（如块A包含块B，块B未被引用但块A被引用），常规PURGE可能无法清理，此时需使用命令行版本的-PURGE（带连字符的PURGE），通过“嵌套”选项强制清理。
操作步骤：
- 命令行输入
-PURGE并按回车。 - 输入
R（注册）选择“清理嵌套项目”。 - 输入要清理的块名称,或输入清理所有可清理项目。
- 按回车确认，系统提示“此项目无法清理”时,可尝试重复操作或检查块引用关系。
块删除的常见问题及解决方法
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 执行PURGE后块仍存在 | 块已被插入到图形中 | 删除所有块实例后重新执行PURGE |
| 嵌套块无法清理 | 子块未被清理 | 使用-PURGE的“嵌套”选项，或分解块后清理 |
| 清理时提示“块正被使用” | 块定义被外部参照或动态块依赖 | 检查并 detach外部参照，或简化动态块参数 |
相关问答FAQs
Q1：为什么删除了块实例，执行PURGE后块定义还在？
A：PURGE仅清理未被引用的块定义，若块定义仍存在于图形中，说明当前图形中可能存在未删除的块实例（例如块位于被冻结或锁定的图层，或通过块属性管理器引用），需通过“快速选择”（QSELECT）功能，设置对象类型为“块参照”，确认是否遗漏实例,删除后重新清理。
Q2：如何批量删除图形中所有特定名称的块？
A：可通过脚本或LISP命令实现批量删除，使用LISP代码：(command "._-PURGE" "R" "块名称" "N")，块名称”需替换为目标块名，若需删除实例，可结合SELECT命令筛选名称包含特定字符的块，再执行ERASE，对于复杂需求，建议使用CAD的“块属性管理器”或第三方插件批量处理。
