CAD三维圆角命令怎么用？

在CAD软件中，三维圆角命令（通常称为“FILLET”命令）是对三维实体进行修饰的重要工具，它能够在实体的棱边处创建光滑的圆角过渡，从而改善产品的外观、减少应力集中，并满足特定的设计需求，与二维圆角不同，三维圆角需要考虑实体的空间结构、边的类型以及圆角半径对整体模型的影响,因此掌握其操作方法和技巧对于三维建模至关重要。

三维圆角命令的基本操作

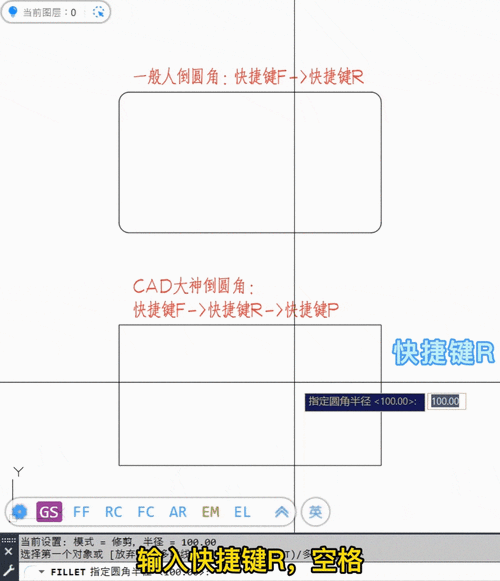

执行三维圆角命令通常有以下几种途径：在命令行输入“FILLET”后按回车键，或在功能区“三维建模”选项卡中找到“圆角”按钮，也可以通过快捷键（如“F”）快速启动，启动命令后，CAD会提示用户选择第一个对象，此时需要选取三维实体上需要进行圆角处理的边，选择边后，命令行会要求输入圆角半径，用户可以根据设计需求输入数值，或通过在视图中动态拖拽来调整半径大小，半径设置完成后，按回车键确认，系统将自动对所选边进行圆角处理，需要注意的是，三维圆角命令支持对多条边同时进行圆角操作，用户可以在选择边时按住“Ctrl”键进行多选，或使用“链”选项选择相切的连续边链,从而提高建模效率。

三维圆角命令的参数设置与选项

三维圆角命令的参数设置直接影响最终效果，其中圆角半径是最核心的参数，半径过小可能导致圆角特征不明显，过大则可能使实体变形或与其他特征产生干涉，在实际操作中，建议先根据设计规范或经验值设定一个参考半径，再通过预览效果进行调整，命令行中提供了一些实用选项，如“链”选项，当选择一条边时，系统会自动选中与之相切的所有边，适用于棱边连续的实体（如长方体的棱边）；“半径”选项允许用户在执行过程中动态修改半径值；“多个”选项则支持对多个不同半径的边分别进行圆角处理，而无需重复启动命令，对于复杂的实体模型，还可以通过“边”子选项精确指定需要圆角的边,避免误操作。

三维圆角命令的注意事项与常见问题

在使用三维圆角命令时，需要注意以下几点：确保实体模型本身没有破面或非 manifold（流形）几何错误，否则圆角命令可能无法执行或导致错误结果，圆角半径应小于所处理边的最小长度，否则可能导致实体自交或特征失败，对一个长度为10mm的棱边进行圆角时，半径应小于5mm（即边长的一半），否则圆角特征将无法生成，对于具有复杂拓扑结构的实体（如含有细小孔洞或薄壁特征的模型），圆角操作可能会引发计算错误，此时建议先对模型进行简化处理，再逐步添加圆角特征，在执行圆角命令前，建议保存模型文件,以便在操作失败时能够快速恢复。

三维圆角命令的高级应用技巧

对于经验丰富的用户，三维圆角命令还可以结合其他工具实现更复杂的效果，通过“按住并拖动”命令配合圆角特征，可以创建带有过渡曲面的个性化造型；利用“历史记录”功能，用户可以在修改模型尺寸后，自动更新圆角特征，而无需重新执行命令，在装配体中，可以对零件的边进行圆角处理，以模拟真实的装配间隙或配合关系，对于需要精确控制的场景，可以通过参数化建模将圆角半径与模型的其他尺寸关联，实现设计变更时的自动更新,以下表格总结了三维圆角命令的常见应用场景及操作要点：

三维圆角命令的局限性及替代方案

尽管三维圆角功能强大，但在某些特殊情况下，其应用可能受到限制，对于非均匀的圆角（即沿棱边长度方向半径变化）或复杂的过渡曲面，标准圆角命令难以实现，可以采用替代方案，如使用“扫描”命令创建自定义圆角路径，或通过“曲面建模”工具构建过渡曲面后再转换为实体，对于具有极高精度要求的工业设计模型，建议使用专业的逆向工程或CAE分析软件进行圆角优化,以确保设计结果的准确性和可靠性。

相关问答FAQs

问题1：为什么在执行三维圆角命令时，系统提示“半径无效”？
解答：该错误通常由以下原因导致：①输入的圆角半径值过大，超过了所处理边的几何限制（如边长过短）；②实体模型存在破面或非流形几何错误，导致圆角计算失败；③所选边不属于实体边界，而是临时线或曲面边，解决方法包括：检查并调整半径值，使用“修复”工具修复实体模型,或重新选择正确的实体边进行操作。

问题2：如何对三维实体中的多个边设置不同的圆角半径？
解答：在CAD中，可以通过以下步骤实现多半径圆角：①启动“FILLET”命令后，选择第一条边并设置其半径值；②按住“Ctrl”键选择下一条边，输入新的半径值；③重复上述步骤直至所有边设置完成；④按回车键确认执行，注意，每次选择新边后都需要重新设置半径，且系统会自动记住之前设置的半径值,因此需仔细核对每条边的参数。
