ansys温度场命令流如何高效编写？

在ANSYS中进行温度场分析时,命令流（APDL）是一种高效且灵活的建模与分析方式，通过编写命令流，用户可以精确控制分析流程，实现参数化建模和批量处理，以下将详细介绍ANSYS温度场分析中常用的命令流步骤及关键命令。

初始化分析环境是基础步骤,需指定分析类型为稳态或瞬态热分析，例如通过/SOLU进入求解模块，使用ANTYPE,STATIC定义稳态分析，ANTYPE,TRANSIENT定义瞬态分析，对于瞬态分析，还需设置时间步长和时间载荷步，如TIME,100定义总时间，DELTIM,1,0.5,2设置初始时间步长、最小和最大步长，材料属性定义是关键环节，通过MP命令导热系数、比热容等参数，例如MP,KXX,1,50定义材料1的X向导热系数为50 W/(m·K)，MP,C,1,450定义比热容为450 J/(kg·K)，若材料属性随温度变化，可采用MPDATA命令输入温度-属性数据表。

接下来是几何建模与网格划分,通过RECTNG、CYL4等命令创建几何模型，如RECTNG,0,0.1,0,0.05生成一个0.1m×0.05m的矩形，网格划分需定义单元类型，如ET,1,PLANE55选择二维平面热单元，ESIZE,0.005设置单元尺寸为5mm，随后AMESH,ALL对所有面划分网格，对于复杂模型，可使用VMESH对体划分网格，并通过LESIZE控制局部网格密度。

边界条件与载荷施加是核心步骤,温度边界条件通过D命令施加，如D,1,TEMP,100将节点1的温度固定为100℃，热对流边界条件使用SF命令，例如SF,ALL,CONV,10,25定义所有表面的对流换热系数为10 W/(m²·K)，环境温度为25℃，热流密度载荷通过F命令施加，如F,10,HEAT,1000在节点10上施加1000W的热流，瞬态分析中，若需随时间变化的载荷，可通过TIMINT,ON打开时间效应，并使用LDREAD或直接在载荷步中定义时间-载荷曲线。

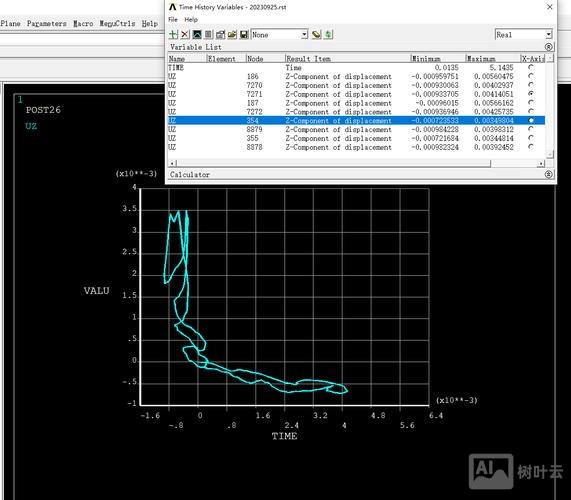

求解与后处理阶段,执行SOLVE命令开始计算，后处理中可通过POST1查看稳态结果，如PLNSOL,TEMP显示温度云图，PRNSOL,TEMP列表输出节点温度，瞬态分析则需通过POST26提取关键点温度随时间变化，例如NSOL,2,10,TEMP,Temp_History定义变量2为节点10的温度历史，PLVAR,2绘制温度-时间曲线，对于参数化分析，可使用*GET提取结果参数，结合*DO循环实现批量计算。

优化分析可通过OPT模块实现，定义设计变量（如几何尺寸）、状态变量（如最大温度）和目标函数（如最小热阻），运行OPTYPE,FS或OPT,RUN执行优化，在非线性分析中，需开启收敛控制，如CNVTOL,TEMP,1,0.01设置温度收敛容差为0.01℃，NEQIT,25设置每子步最大迭代次数为25次。

相关问答FAQs：

1. 如何在ANSYS命令流中定义随温度变化的材料属性？
   答：使用MPTEMP和MPDATA命令定义温度-属性数据表，定义导热系数随温度变化：MPTEMP,100,0,100,200（温度点0℃、100℃、200℃），MPDATA,KXX,1,1,50,45,40（对应导热系数值），其中第一个数字为温度点数量，后续为温度和属性值交替输入。

2. 瞬态热分析中如何设置随时间变化的对流换热系数？
   答：通过*DO循环和SF命令结合时间函数实现，定义对流系数随时间线性增加：*DO,TI,1,100,1（时间从1到100，步长1），SF,ALL,CONV,TI*0.1+5,25（对流系数=0.1时间+5），`ENDDO`，注意需在载荷步中设置足够小的时间步长以捕捉变化。
