CAD出视口命令怎么用？

在CAD软件中,视口（Viewport）是布局空间（Layout）中用于显示模型空间不同区域或不同比例视图的重要工具，通过视口命令可以灵活控制图纸的显示、比例和打印效果，以下是关于CAD视口命令的详细说明，包括常用命令、操作步骤、技巧及注意事项。

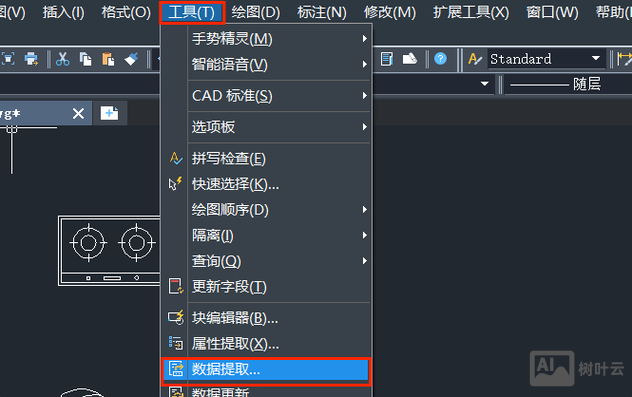

（图片来源网络，侵删）

视口的基本概念与作用

视口是布局空间中的“窗口”，用于观察模型空间的内容，在布局空间中，可以创建多个视口，每个视口独立设置比例、显示隐藏图层、旋转视图等，从而实现一张图纸中包含多个不同视角或比例的视图，如平面图、立面图、详图等，视口分为两种类型：浮动视口（布局空间中的默认视口）和固定视口（早期版本中的特殊视口，当前版本较少使用）。

创建视口的常用命令

VPORTS（或-VPORTS）命令

功能：创建和管理视口，包括单个视口、多个视口（如两个视口、三个视口、四个视口）或自定义视口。
操作步骤：
1. 输入命令 VPORTS 并按回车键，打开“视口”对话框。
2. 在“标准视口”列表中选择布局（如“单个”、“两个：水平”、“三个：上”等）。
3. 在“设置”中选择“二维”或“三维”，根据需求调整视图方向（如俯视图、前视图等）。
4. 在“预览”区域查看视口布局，点击“确定”后在布局空间中指定视口的对角点位置。
示例：选择“四个：相等”后，在布局空间中拖动鼠标可创建四个均等的视口，每个视口默认显示模型空间的全部内容。

-VPORTS命令（命令行模式）

与VPORTS功能类似，但通过命令行操作，适合习惯键盘输入的用户。
操作步骤：
1. 输入 -VPORTS 并按回车键。
2. 根据命令行提示选择选项（如 SAVE 保存视口配置、RESTORE 恢复配置、DELETE 删除配置等）。
3. 若创建新视口,可选择 VIEWPORTS 选项，然后指定视口数量和布局。

VIEWPORTS命令（AutoCAD 2020及更高版本）

新版CAD中推荐使用的命令,功能更强大，支持创建非矩形视口。
操作步骤：
1. 输入 VIEWPORTS 并按回车键，功能区将显示“视口”选项卡。
2. 选择“新建”或“命名”视口，配置视口属性（如视口样式、边界类型）。
3. 在布局空间中绘制视口边界（支持多段线、圆形等非矩形边界）。

创建非矩形视口

通过 VP（VPCLIP）命令可将矩形视口裁剪为任意形状。
操作步骤：
1. 先创建一个普通矩形视口。
2. 输入 VPCLIP 命令，选择视口边界。
3. 选择“多边形”选项，绘制封闭曲线（如圆形、不规则多边形）即可裁剪视口。

视口的编辑与管理

视口比例设置

每个视口可独立设置比例,确保打印时符合图纸要求。
操作方法：
- 双击视口进入模型空间编辑状态,在状态栏的“视口比例”下拉菜单中选择比例（如1:100、1:50）。
- 或在视口内选中视口边界,右键选择“特性”，在“自定义比例”中输入数值。

视口图层控制

通过图层管理视口显示：在布局空间中创建新图层（如“VP_HIDE”），将视口边界置于该图层，并关闭该图层，可隐藏所有视口边界。
若需在特定视口中隐藏某些图层,可双击进入视口模型空间，在图层管理器中冻结或关闭图层（此时仅影响当前视口）。

视口对齐与锁定

对齐：使用 MVSETUP 命令（需加载“Express Tools”）或手动移动视口内容，使多个视口的视图位置一致。
锁定：选中视口边界，右键选择“显示锁定”→“是”，可防止视口内容被意外移动或缩放。

视口剪裁与合并

剪裁：使用 VPCLIP 命令可重新定义视口边界。
合并：通过 VIEWPORTS 命令中的“合并”选项，将相邻的两个视口合并为一个。

视口打印与输出注意事项

打印比例：在打印设置中，选择“布满图纸”或指定比例，确保视口内容按预期打印。
视口边框打印：默认情况下，视口边框会打印，需将视口边界置于不打印图层（如“DEFPOINTS”）或关闭打印属性。
多比例图纸：通过设置不同视口的比例，可在一张图纸中同时表达总平面图（1:500）和详图（1:20）。

视口命令使用技巧

快速创建视口：在布局空间中输入 MVIEW 命令，可直接绘制矩形视口，无需打开对话框。
视口样式统一：通过“视口”对话框保存命名视口配置，方便在不同布局中复用。
三维视口设置：在“视口”对话框中选择“三维”设置，可为每个视口指定不同的三维视图（如西南等轴测、俯视图）。
