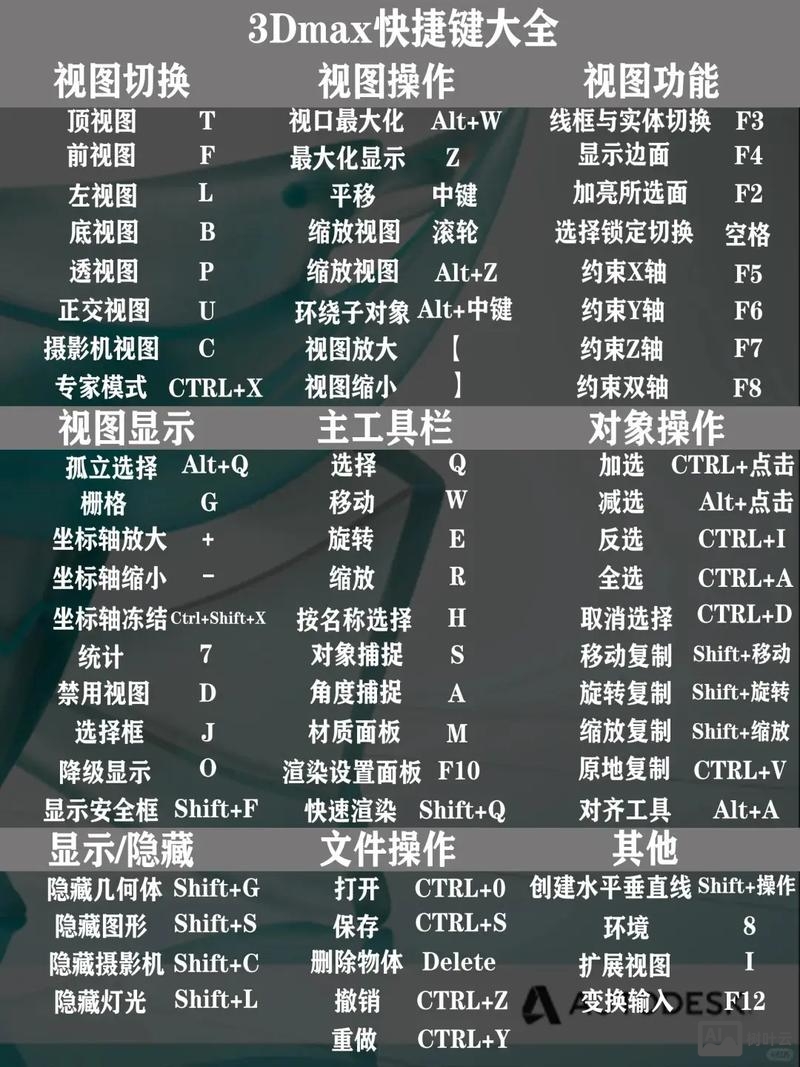

在3ds Max中，截面命令（Section）是一个非常实用的工具，主要用于通过创建二维平面来切割三维模型，从而获取模型的截面轮廓线，这些轮廓线可以进一步用于建模、编辑或导出，该命令位于“创建”面板下的“形状”类别中，默认名称为“Section”，操作过程直观且灵活，尤其在复杂模型的细节处理和剖面分析中具有不可替代的作用。

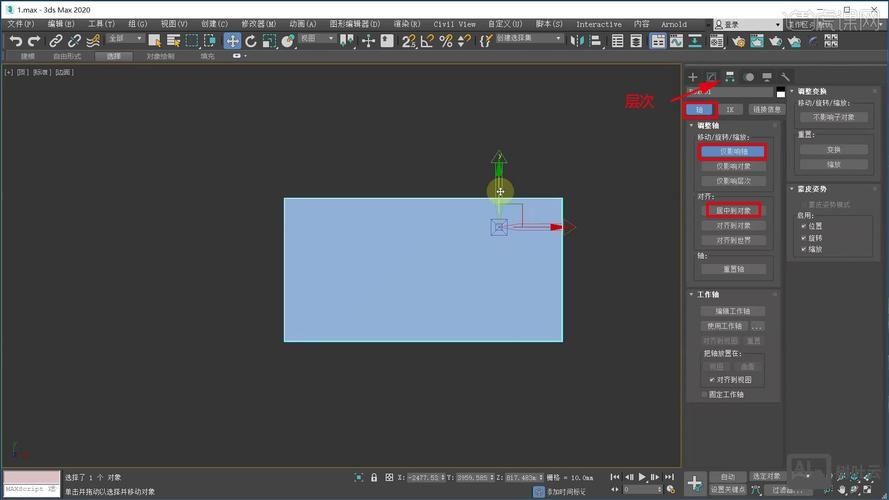

使用截面命令的第一步是创建截面平面,进入“创建”面板，选择“形状”选项，点击“截面”按钮，在视图中拖拽即可生成一个矩形平面，这个平面就是切割模型的工具，截面平面具有自身的坐标系和方向，可以通过旋转、移动和缩放来调整其位置和角度，以适应不同的切割需求，若需沿模型的对角线切割，可先选中截面平面，然后使用“旋转”工具调整其法线方向；若需精确控制位置，可在“修改”面板中输入具体的坐标值。

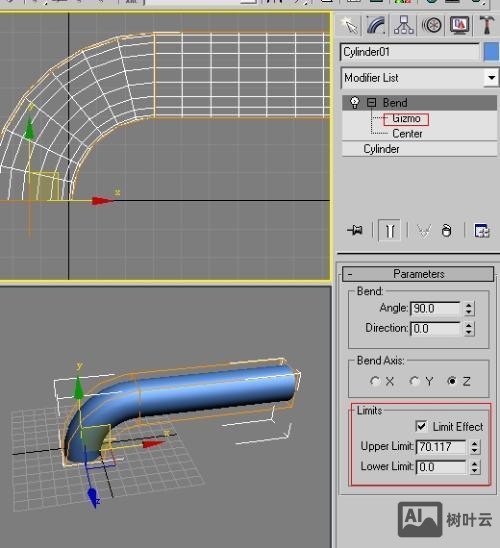

截面命令的核心功能在于实时更新切割轮廓,当模型或截面平面的位置发生变化时，轮廓线会自动更新，这种动态交互特性极大提高了工作效率，在“修改”面板中，截面参数提供了多种选项：“创建图形”按钮可将当前轮廓线转化为可编辑的二维样条线，支持“名称”自定义和“类型”选择（如线性、曲线等）；“更新”区域包含“手动”和“实时”模式，前者需手动刷新轮廓，后者则实时同步；“面”选项可控制切割后的模型显示方式，如“整个截面”显示完整轮廓，“忽略”隐藏轮廓线等，截面平面还可与复合对象结合使用，例如通过“放样”命令将轮廓线作为路径或截面，生成复杂的三维模型。
在实际操作中,截面命令的应用场景广泛，在建筑建模中，可通过截面命令快速获取墙体、楼板的平面图或立面图，用于施工图绘制；在工业设计中，可利用切割轮廓分析零件的结构细节，如管道的内径、壁厚等；在动画制作中，可通过动态调整截面平面，制作模型剖切的动画效果，直观展示内部结构，需要注意的是，截面命令生成的轮廓线精度取决于模型的分段数，若轮廓出现锯齿或失真，可通过增加模型的“平滑”参数或使用“编辑样条线”工具进行优化。
为了更清晰地展示截面命令的参数设置,以下表格列举了主要选项及其功能说明：
| 参数名称 | 功能说明 |
|---|---|
| 创建图形 | 将当前截面轮廓转化为可编辑的二维样条线，支持命名和类型选择 |
| 更新 | 控制轮廓线的更新方式：“实时”自动更新，“手动”需手动刷新 |
| 面 | 设置切割后的显示模式：“整个截面”显示完整轮廓，“忽略”隐藏轮廓，“截面边界”仅显示边界 |
| 颜色 | 自定义截面平面的显示颜色，便于区分不同切割面 |
| 长度/宽度 | 调整截面平面的尺寸，适用于大范围切割或局部细节操作 |
截面命令的优势在于其灵活性和非破坏性操作,即在不修改原始模型的情况下获取轮廓线，这对需要保留模型完整性的项目尤为重要，结合3ds Max的其他工具，如“编辑多边形”“车削”等，可进一步扩展其功能，将截面轮廓线通过“车削”命令生成旋转体，或通过“挤出”命令创建三维模型，截面命令支持导出轮廓线为DWG、DXF等格式，方便与其他设计软件（如AutoCAD、Revit）协同工作。
尽管截面命令功能强大,但在使用时也需注意一些细节，截面平面必须与模型相交才能生成轮廓线，若两者无接触，轮廓线将无法显示；对于复杂的高精度模型，实时更新可能导致性能下降，此时建议切换至“手动”模式；生成的轮廓线可能存在重叠或自相交问题，需通过“编辑样条线”的“焊接”或“清理”功能进行修复，熟练掌握这些技巧，能有效提升截面命令的使用效率和效果。
