CAD批量转图命令是什么？

在CAD设计中,经常需要将大量图纸文件进行格式转换或批量处理，以提高工作效率，CAD批量转图命令是解决此类需求的核心工具，通过脚本、插件或内置功能实现多文件自动化转换，避免手动操作的繁琐，以下从功能原理、常用方法、操作步骤及注意事项等方面展开详细说明。

批量转图的核心功能与意义

批量转图主要解决两类需求：一是格式转换，如将DWG转为DXF、PDF、JPG等；二是版本升级/降级，如将DWG文件从高版本（如2023）转换为低版本（如R14），其核心意义在于通过自动化流程减少重复劳动，尤其适用于设计院、制造企业等需处理大量图纸的场景，将施工图批量转为PDF便于分发，或将旧版图纸批量升级以兼容新软件。

批量转图的常用实现方法

AutoCAD内置脚本功能

AutoCAD支持通过脚本文件（.scr）或命令行参数实现批量操作，以DWG转PDF为例，可通过以下步骤操作：

• 步骤1：准备文件列表，将待转换的DWG文件存放在同一文件夹（如D:\Drawings），并记录文件名。
• 步骤2：编写脚本，用记事本创建脚本文件（如convert.scr），内容如下：

  (command "-plot" "y" "D:\Drawings\图纸1.dwg" "Adobe PDF" "A3" "mm" "landscape" "n" "n" "n" "n" "y" "d" "d" "y")
  (command "-plot" "y" "D:\Drawings\图纸2.dwg" "Adobe PDF" "A3" "mm" "landscape" "n" "n" "n" "n" "y" "d" "d" "y")
  (exit)

  其中-plot为批量打印命令，后续参数依次对应打印选项、输出设备、图纸尺寸等。

• 步骤3：运行脚本，打开AutoCAD，输入script命令，选择convert.scr，程序将自动依次转换文件。

第三方插件工具

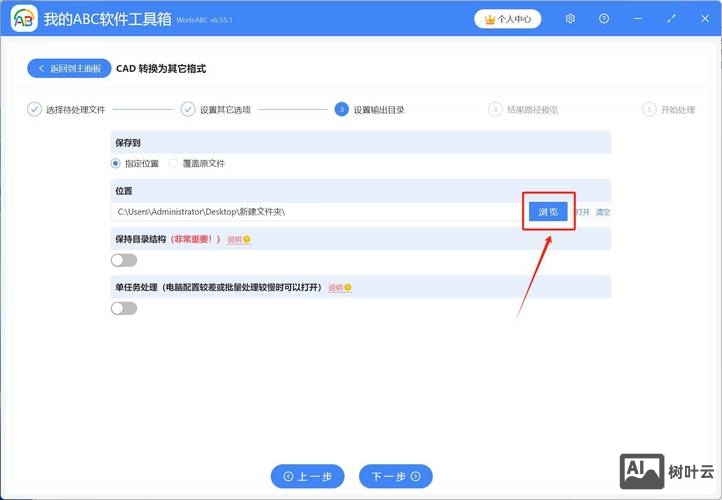

市面上成熟的CAD插件（如“批量转图助手”、“CAD批量转换器”等）提供了更友好的界面和更强大的功能，以“批量转图助手”为例：

• 功能特点：支持批量转换DWG、DXF、PDF、JPG等20余种格式，可自定义输出路径、图层过滤、线型保留等选项。
• 操作流程：
  1. 启动插件,添加文件夹或直接拖入文件列表；
  2. 选择输入格式（如DWG）和输出格式（如DXF）；
  3. 设置输出参数（如版本选择R14、是否保留外部参照）；
  4. 点击“开始转换”，进度条实时显示转换状态。

命令行批量转换（适用于高级用户）

通过AutoCAD的命令行模式（acad.exe）结合/batch开关可实现无界面批量转换，示例命令：

"C:\Program Files\Autodesk\AutoCAD 2023\acad.exe" /batch "D:\Drawings\*.dwg" /to "D:\Output\*.pdf" /device "DWG to PDF.pc3"

参数说明：

• /batch：启用批量模式；
• /to：指定输出格式和路径；
• /device：设置打印设备（需提前配置）。

LISP/ARX程序开发

对于有编程基础的用户,可通过AutoLISP或ARX开发自定义批量转图程序，以下LISP代码可实现DWG转JPG：

(defun c:batchjpg (/ filelist file)
  (setq filelist (vl-directory-files "D:\\Drawings" "*.dwg" 1))
  (foreach file filelist
    (command "-export" "D:\\Drawings\\" file "D:\\Output\\" (strcat (vl-filename-base file) ".jpg") "1024" "768" 300)
  )
  (princ)
)

执行后将批量生成1024×768像素、300分辨率的JPG图片。

批量转图的参数配置与注意事项

关键参数设置

• 版本兼容性：低版本打开高版本文件时需降级，避免数据丢失。
• 输出精度：如PDF的分辨率（通常300dpi以上）、JPG的压缩比例（建议80%以上）。
• 图层控制：是否保留所有图层或冻结特定图层，影响输出文件的可用性。

常见问题与解决方案

• 问题1：转换后部分图形丢失或偏移。
  原因：打印设备未正确配置或图纸单位不匹配。

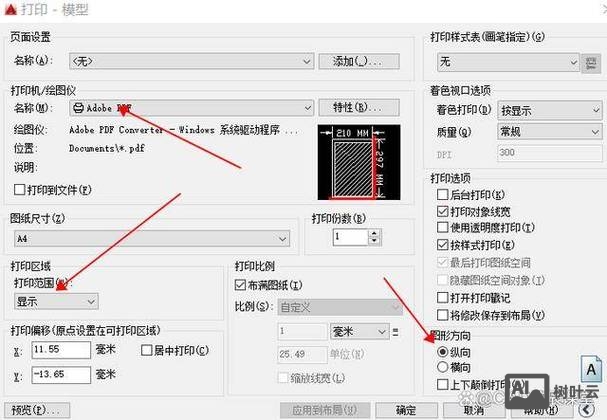

  解决：检查页面设置中的打印区域和比例，确保“显示”选项勾选“窗口”并选择全图范围。

• 问题2：批量转换中断。
  原因：文件损坏或路径权限不足。
  解决：用AUDIT命令修复单个文件，确保输出文件夹有写入权限。

效率优化建议

• 文件分组：按项目或类型分文件夹处理，避免单次转换文件过多导致卡顿。
• 硬件配置：SSD硬盘、16GB以上内存可显著提升转换速度。
• 后台运行：使用第三方工具的“后台转换”功能，释放前台资源。

批量转图工具对比

相关问答FAQs

问题1：批量转换DWG为PDF时，如何设置统一的打印比例？
解答：在批量转图工具或脚本中，需预先配置页面设置，具体步骤为：在AutoCAD中打开任意图纸，输入PAGESETUP命令，选择“DWG to PDF.pc3”打印机，设置“打印比例”为“布满图纸”或自定义比例（如1:100），然后保存为页面设置文件（.pc3），批量转换时调用此页面设置即可统一比例。

问题2：如何批量转换DWG文件并自动重命名？
解答：可通过第三方插件（如“批量重命名转换器”）实现，步骤如下：1. 添加DWG文件列表；2. 选择输出格式（如DXF）；3. 在“重命名规则”中设置前缀（如“Project_”）、编号（如001、002）或替换文本；4. 点击“转换并重命名”，程序将自动按规则生成新文件名并保存至指定路径，若使用LISP，可结合(vl-filename-base)函数提取原文件名并拼接新名称。
