制作app流程图的关键步骤有哪些？

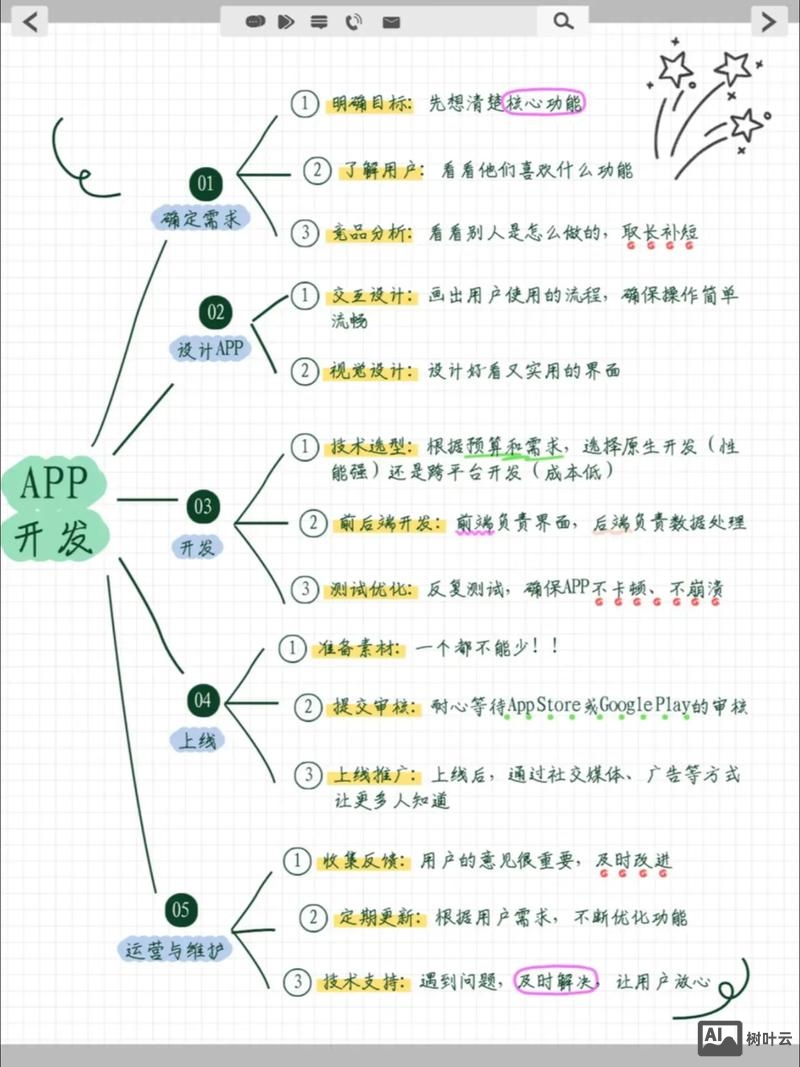

制作app流程图是产品开发中的关键环节,它能帮助团队清晰梳理用户操作路径、功能逻辑和业务规则，确保开发方向一致且减少后期返工，以下是详细的制作流程，包含从前期准备到最终落地的全步骤，辅以关键说明和示例表格，帮助不同角色（产品经理、设计师、开发人员）高效协作。

明确目标与范围：流程图的“灵魂”

在动笔绘制前,需先回答三个核心问题：为谁画（目标用户）、解决什么问题（核心场景）、覆盖哪些功能（边界范围），若开发一款电商app，目标用户可能是“25-35岁女性”，核心场景是“快速下单购物”，范围需包含“商品浏览-加购-支付-订单管理”主流程，暂不考虑“售后维权”等次要分支。

这一步需输出需求文档（PRD） 和用户画像，避免流程图因需求模糊而频繁修改，若团队已有用户故事（User Story），可直接拆解出“用户-操作-系统响应”的初步逻辑链，为后续流程设计奠定基础。

梳理核心流程：从“用户旅程”到“步骤拆解”

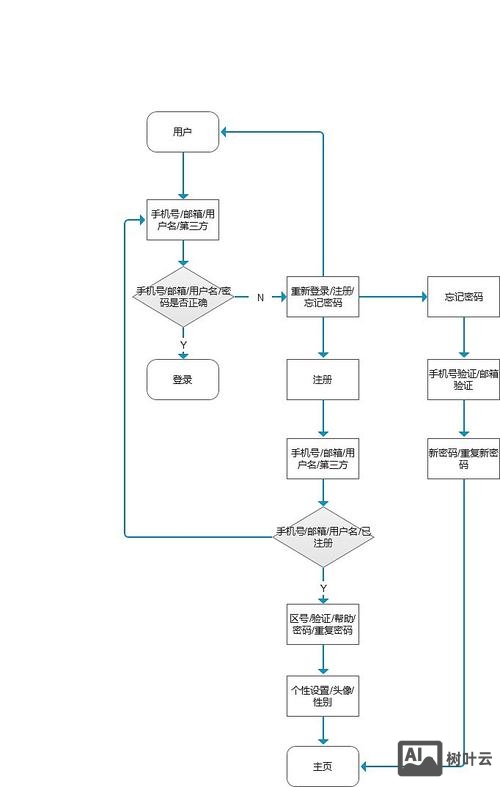

根据目标用户和场景,用“用户旅程图（User Journey Map）”梳理用户完成核心任务的完整路径，再将每个路径拆解为具体步骤，以电商app的“用户下单”为例，核心流程可拆解为：

用户打开app → 2. 搜索/浏览商品 → 3. 点击商品进入详情页 → 4. 选择规格（颜色/尺码）→ 5. 点击“加入购物车” → 6. 进入购物车确认数量 → 7. 点击“去结算” → 8. 填写收货地址 → 9. 选择支付方式 → 10. 确认支付 → 11. 支付成功跳转订单页。

拆解时需注意：区分“用户操作”和“系统响应”，用户点击支付”是操作，“系统调用第三方支付接口”是响应，两者需在流程图中用不同符号（如矩形框表示操作，圆角矩形表示系统响应）区分，避免逻辑混淆。

绘制流程图：工具与符号规范

选择工具

根据团队协作需求选择工具：

• 轻量级工具：Draw.io（免费，支持在线协作）、ProcessOn（国内访问快，内置流程图模板）；
• 专业级工具：Visio（Windows生态，功能强大）、OmniGraffle（Mac/iOS生态，设计感强）；
• 代码驱动工具：Mermaid（通过Markdown代码生成流程图，适合嵌入文档）、PlantUML（支持复杂逻辑，适合开发者）。

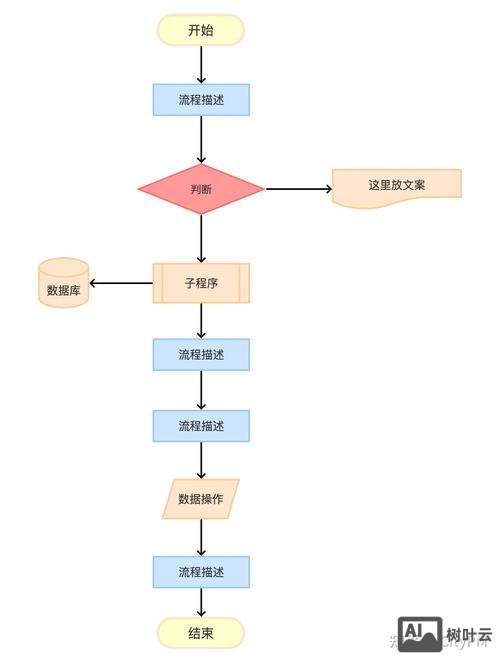

标准化符号

流程图需遵循统一符号规范,确保跨团队无歧义，以下是常用符号及含义：

绘制技巧

• 分层绘制：先画“主流程”（核心路径，无分支），再补充“异常流程”（如支付失败、库存不足）和“子流程”（如“选择规格”可拆解为“点击颜色”“点击尺码”两个子步骤），避免单张流程图过于复杂。
• 用户视角优先：所有步骤需从用户实际操作出发，而非技术实现，用户不会关心“系统调用库存接口”，只会看到“提示‘库存不足’”，因此流程图中应呈现用户可见的交互结果。
• 标注状态与变量：关键节点需标注前置条件（如“需用户登录”）和变量（如“商品ID”“订单金额”），方便开发人员理解数据流转。

评审与优化：从“纸上谈兵”到“落地可行”

流程图绘制完成后,需组织跨部门评审（产品、设计、开发、测试），重点检查以下问题：

1. 逻辑完整性：是否覆盖所有核心场景？异常流程（如网络中断、用户取消操作）是否有兜底方案？
2. 用户体验一致性：操作路径是否符合用户习惯？是否存在冗余步骤（如“下单前强制手机验证”）？
3. 技术可行性：系统响应步骤是否能通过现有技术实现？数据接口是否明确？

评审后根据反馈修改流程图,例如若开发反馈“生成订单号需调用风控接口”，则需在“生成订单号”步骤后补充“系统调用风控接口判断风险”的子流程，修改后需再次同步团队，确保最终版本为“黄金流程图”（Golden Flow）。

维护与迭代：流程图是“活文档”

app开发过程中,需求变更（如新增“优惠券抵扣”功能）会导致流程图调整，需建立版本管理机制：

• 每次修改后更新流程图版本号（如V1.0→V1.1），并记录修改内容（如“新增‘选择优惠券’分支”）；
• 将流程图与需求文档、原型图关联，存放在团队共享文档库（如Confluence、语雀），方便随时查阅；
• 对于复杂功能（如“退款流程”），可单独绘制“子流程图”，并通过“引用符号”关联到主流程图中，避免信息过载。

相关问答FAQs

Q1：如何判断流程图是否过于复杂？需要拆分成多少张图？
A：若单张流程图包含超过20个步骤、3个以上嵌套分支，或团队成员需反复解释才能理解逻辑，则说明过于复杂，拆分原则可参考“单一职责”：每张流程图聚焦一个核心场景（如“下单流程”“支付流程”），子流程通过“引用符号”（如用带“子流程”标记的矩形框）指向独立图表，确保主流程清晰易懂。

Q2：流程图和原型图有什么区别？可以互相替代吗？
A：流程图和原型图是不同阶段的工具，不可替代，流程图侧重“逻辑路径”，用符号和线条展示“用户操作-系统响应”的先后顺序和判断分支，回答“怎么做”；原型图侧重“界面交互”，用高保真或低保真线框图展示页面布局、按钮位置和视觉样式，回答“做成什么样”，流程图会标注“用户点击支付→系统验证密码→支付成功”，原型图则会设计“支付密码输入框”的界面样式、键盘布局等，两者需结合使用：先通过流程图明确逻辑，再用原型图细化交互。
