CAD中LI命令的具体功能是什么？

在CAD软件中,”LI”命令是一个常用的查询工具，其全称为”LIST”，主要用于快速获取所选图形对象的详细信息，无论是二维图形还是三维实体，通过LI命令都可以全面了解对象的类型、图层、位置坐标、几何尺寸等关键属性，是设计师进行图纸检查、数据核对和问题排查的重要辅助功能，LI命令的操作流程非常简单，用户只需在命令行输入”LI”或”LIST”，按回车键后选择需要查询的对象，即可在文本窗口中看到详细的对象信息，这一命令在复杂图纸编辑中尤为实用，例如当需要确认某个圆的半径、直线的长度或多段线的顶点坐标时，LI命令能提供比手动测量更精确的数据结果。

LI命令返回的信息因对象类型不同而有所差异,但通常包含几个核心部分，以直线为例，LI命令会显示对象的名称（如”直线”）、图层、颜色、线型等基本属性，以及起点坐标（X1, Y1, Z1）、终点坐标（X2, Y2, Z2）和长度，对于圆对象，则会显示圆心坐标、半径、面积和周长；多段线则会列出顶点坐标、线宽、总长度等数据，这些信息以文本形式呈现，用户可以通过命令行窗口的滚动条查看完整内容，或复制文本用于其他文档记录，值得注意的是，LI命令查询的是对象的原始参数，不会因视图缩放或旋转而改变数据准确性，这为设计校验提供了可靠依据。

在实际应用中,LI命令常与”ID”命令配合使用，后者用于查询指定点的坐标，当LI命令显示某直线的起点坐标后，可使用”ID”命令在图中直接捕捉该点，验证坐标是否与查询结果一致，LI命令还支持批量查询，用户可以通过框选或窗选方式一次性选择多个对象，系统会按顺序列出每个对象的详细信息，但需注意文本窗口的容量限制，若对象过多可能导致信息显示不完整，对于块参照或外部参照对象，LI命令会显示块的名称、插入点坐标和包含的子对象数量，但不会展开显示子对象的详细参数，如需进一步查询需先分解块参照。

LI命令的输出信息虽然详细,但初学者可能对部分专业术语不熟悉。”全局宽度”表示多段线的统一线宽，”标高”指对象在Z轴方向的坐标值，”厚度”则适用于具有三维拉伸效果的实体，为了帮助理解，以下通过表格列举常见对象的LI命令输出信息示例：

在使用LI命令时,需要注意几个细节问题，选择对象时应确保选中目标，避免因对象重叠导致查询错误，文本窗口默认可能隐藏，需通过”F2″键调出查看，部分CAD版本还支持将输出信息保存为文本文件，LI命令查询的是模型空间的数据，如果图纸布局中有视口对象，需切换到模型空间进行查询，对于通过外部参照插入的图形，LI命令仅显示参照本身的属性，不会显示源文件的详细信息，如需查看源文件内容需打开源文件单独查询。

LI命令在特定场景下具有不可替代的优势,在电气图纸中，当导线长度需要精确匹配材料采购清单时，LI命令可快速统计所有导线长度；在机械设计中，可通过查询多个圆的半径值快速发现尺寸标注错误，与”DI”（距离）命令相比，LI命令不仅能获取长度信息，还能提供坐标、面积等更多属性；与”AA”（区域）命令相比，LI命令对不规则多段线的面积计算更为精确，熟练掌握LI命令能显著提升CAD操作的效率和准确性。

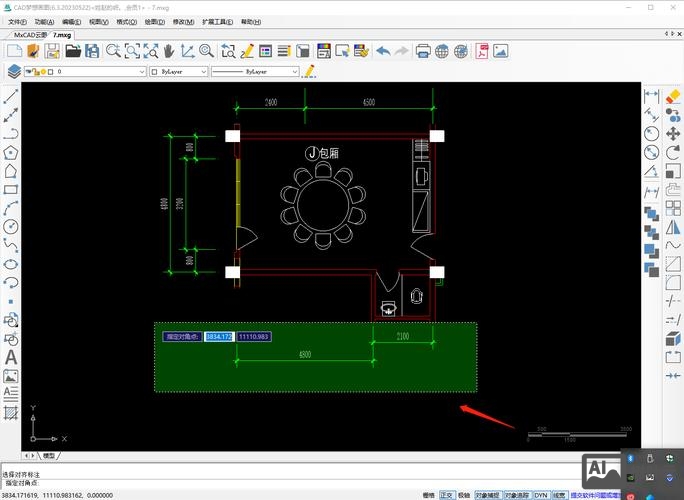

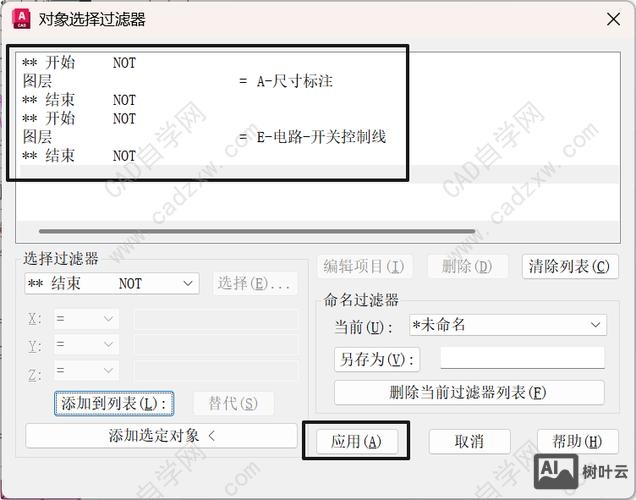

对于高级用户,LI命令还可通过脚本或LISP程序批量调用，实现自动化数据处理，编写一个LISP程序，自动选择图层上的所有圆并提取半径值，生成材料表，虽然LI命令本身不支持参数筛选，但结合其他命令（如”FILTER”）可实现对特定类型对象的定向查询，在CAD三维建模中，LI命令能准确显示实体的体积、表面积等物理参数，为工程计算提供基础数据。

LI命令作为CAD中基础却强大的信息查询工具,其简单高效的操作方式使其成为设计师日常工作的必备技能，无论是新手入门还是专业深化，掌握LI命令的使用方法和信息解读技巧，都能有效提升图纸设计的规范性和数据准确性，通过合理运用LI命令，用户可以快速解决设计中的参数核对问题，减少手动计算误差，为后续的修改、审核和输出工作奠定坚实基础。

相关问答FAQs：

Q1: LI命令和LIST命令有什么区别？
A1: LI和LIST命令在功能上完全相同，LI是LIST的简化命令形式，两者均用于查询对象的详细信息，用户可根据操作习惯输入任意一个命令，其输出结果和操作流程无任何差异，在CAD中，简化命令（如LI、DI、C等）通常对应完整命令（如LIST、DISTANCE、CIRCLE），旨在减少输入字符数量，提升操作效率。

Q2: 为什么使用LI命令查询对象时，部分属性显示为”未定义”？
A2: 当LI命令显示”未定义”时，通常表示该对象未设置相应属性，二维直线没有”厚度”属性，圆没有”标高”属性（除非在三维空间中定义），因此查询时会显示”未定义”，若对象使用了自定义的扩展数据（XData），但未正确关联属性，也可能导致部分信息缺失，此时需检查对象的特性设置（如通过”CH”命令打开特性面板），确认是否需要添加或修改相关属性。
