CAD中Plan命令究竟如何使用？

在CAD软件中，plan命令是一个基础且功能强大的视图控制工具，主要用于快速切换到当前用户坐标系（UCS）的世界坐标系（WCS）或命名视图的平面视图，该命令在二维绘图和三维建模中均有广泛应用，能够帮助用户高效调整视角，简化复杂图形的观察与编辑操作，以下将从plan命令的功能、使用方法、参数解析及实际应用场景等方面进行详细说明。

plan命令的核心功能

plan命令的核心作用是生成当前视图的平面图，即沿Z轴垂直向下观察模型时的投影效果，与3D视图不同，平面视图消除了透视和倾斜角度，使图形呈现标准的“俯视”状态，便于绘制二维图形或检查三维模型的XY平面布局，其核心功能包括：

1. 切换到世界坐标系（WCS）平面视图：无论当前UCS如何旋转或偏移，plan命令可快速恢复到世界坐标系的俯视状态，确保图形与全局坐标系对齐。
2. 切换到当前用户坐标系（UCS）平面视图：在三维建模中，若用户自定义了UCS（例如将XY平面调整到斜面或立面），plan命令可基于当前UCS生成平面视图，方便在特定平面上绘图。
3. 恢复命名视图的平面状态：结合视图命名功能，plan命令可快速调用已保存的平面视图，实现视图的快速切换与管理。

plan命令的调用方式与参数解析

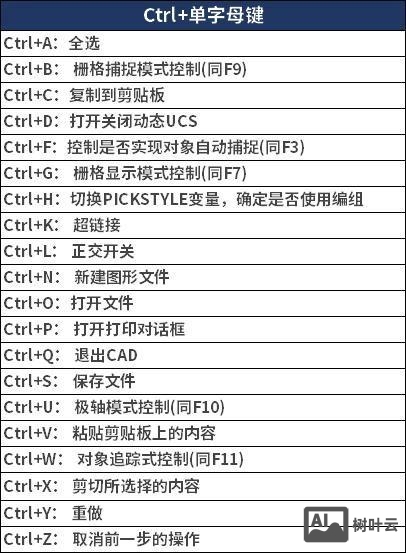

plan命令可通过以下方式调用：

• 命令行输入：在CAD命令行直接输入PLAN并按回车键。

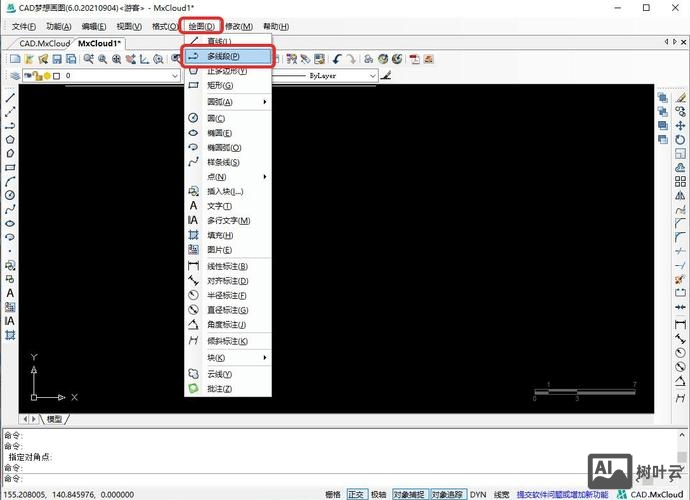

• 菜单栏路径：依次点击“视图”→“三维视图”→“平面视图”，选择对应的子选项（如“世界”、“当前UCS”等）。

调用命令后，命令行会提示以下参数选项：

输入选项 [当前UCS(C)/UCS(U)/世界(W)] <当前UCS>:

各参数的具体含义如下表所示：

plan命令的实际应用场景

plan命令在不同绘图阶段均有重要应用，以下结合实例说明：

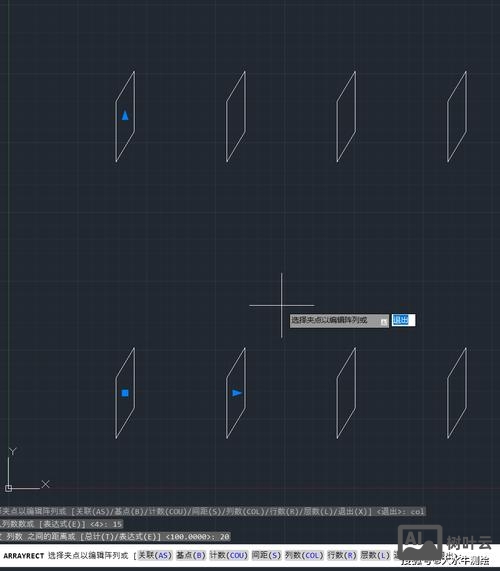

二维绘图中的视图对齐

在二维绘图中，若图形因误操作导致视角旋转或偏移，可通过PLAN命令快速恢复俯视状态，执行PLAN命令后选择“世界”，即可立即将视图重置为标准的WCS俯视图，便于继续绘制或修改图形。

三维建模中的平面操作

在三维建模中，plan命令是辅助特定平面绘图的关键工具，需在斜面上绘制矩形时，可通过以下步骤操作：

• 使用UCS命令将用户坐标系旋转至斜面，使XY平面与斜面重合；
• 输入PLAN命令，选择“当前UCS”，即可生成斜面的平面视图；
• 在此视图下绘制矩形，确保图形位于斜面内。

复杂模型的视图检查

对于复杂的三维模型（如建筑、机械零件），可通过plan命令快速切换不同平面的视图，检查模型在XY、XZ、YZ等平面的布局是否合理，使用UCS命令将坐标系切换至模型的侧面后，执行PLAN命令，即可查看侧面的平面投影，便于检查孔位、轮廓等细节。

plan命令的注意事项

1. 与VPOINT命令的区别：plan命令生成的是正交平面视图（无透视变形），而VPOINT命令可生成三维等轴测视图或自定义视角的透视图，两者用途不同，需根据需求选择。
2. UCS的重要性：plan命令的视图效果高度依赖于当前UCS的状态，若未正确设置UCS，生成的平面视图可能不符合预期，需提前通过UCS命令调整坐标系。
3. 命名视图的配合：对于需要频繁切换的平面视图，可先通过VIEW命令保存视图名称，再通过plan命令的“UCS”参数快速调用，提高绘图效率。

相关问答FAQs

问题1：plan命令能否生成非正交的倾斜平面视图？
解答：plan命令仅能生成正交平面视图（即沿Z轴垂直向下观察），无法创建倾斜或透视视图，若需查看倾斜视角，需使用VPOINT命令或“视图”工具栏中的“动态观察”功能。

问题2：在三维模型中，使用plan命令后无法显示所有图形，是什么原因？
解答：通常是因为当前视图的显示范围（图形界限）未覆盖所有对象，可通过以下方法解决：

1. 输入ZOOM命令，选择“全部（A）”选项，将视图缩放至显示所有图形；
2. 检查是否因UCS偏移导致图形不在当前平面视图范围内，可通过PLAN命令的“世界”选项恢复全局视角,再调整UCS位置。
