3dmax圆滑命令怎么用？效果怎么调？

在3ds Max中，圆滑命令是模型优化的重要工具，主要用于通过增加细分面来平滑模型的硬边，使几何体表面更加自然流畅，该命令通常位于“修改器列表”中，其全称为“TurboSmooth”（涡轮平滑）或“MeshSmooth”（网格平滑），两者核心原理相似，但参数选项和适用场景略有差异，掌握圆滑命令的使用方法，对于提升模型细节表现和渲染质量至关重要，尤其在角色建模、产品外观设计等领域应用广泛。

圆滑命令的基本原理与参数解析

圆滑命令的工作机制是基于模型的现有拓扑结构,通过算法在顶点、边和面之间插入新的几何元素，从而实现表面的平滑过渡，其核心参数包括“迭代次数”“平滑度”“渲染迭代次数”等，这些参数直接影响最终模型的平滑效果和面数增量。

以“TurboSmooth”修改器为例，“迭代次数”控制平滑的强度，数值越高模型越平滑，但面数会呈指数级增长（例如1次迭代面数约增加4倍，2次迭代增加16倍），通常建议迭代次数设置在1-3之间，避免过度细分导致软件运行卡顿。“平滑度”参数则用于控制模型硬边的软化程度，默认值为1.0，当模型存在未焊接的顶点或间隙时，可适当降低该值以避免异常变形。“渲染迭代次数”参数允许在视图中使用低迭代次数以提升交互速度，而在渲染时自动切换为高迭代次数，平衡工作效率与输出质量。

圆滑命令的使用技巧与注意事项

1. 拓扑结构的重要性：圆滑效果依赖于模型的原始拓扑，理想的拓扑应遵循“四边面”原则，避免出现三角面或五边面集中区域，否则容易导致平滑后出现拉伸或扭曲，在应用圆滑命令前，需检查模型的布线是否合理，对复杂曲面（如角色关节处）可使用“目标焊接”或“切割”工具优化布线方向。

2. 控制组的运用：通过为模型的顶点、边或元素创建“控制组”（Crease），可以局部限制平滑强度，在需要保持硬边的区域（如机械模型的棱角）增加边的控制组数值，可使该区域在平滑后仍保持锐利，而其他区域则正常过渡，控制组数值范围通常为0-1，数值越高抗平滑能力越强。


   （图片来源网络，侵删）

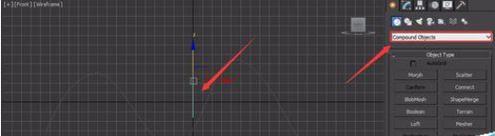

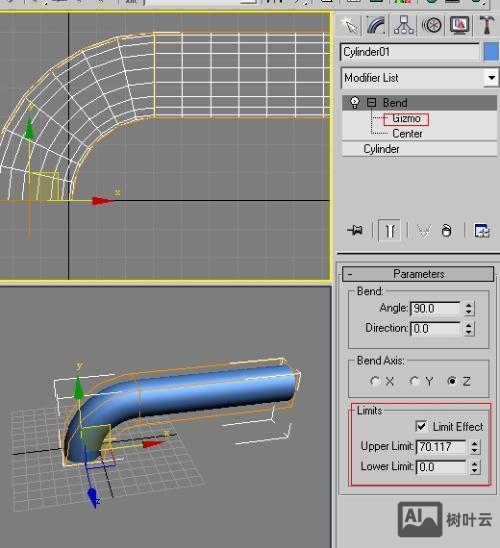

3. 与其他修改器的配合：圆滑命令常与“FFD自由变形”“弯曲”“扭曲”等修改器组合使用，以实现复杂的造型效果，需要注意的是，修改器的堆叠顺序会影响最终结果，例如应先应用“弯曲”再添加“TurboSmooth”，否则可能导致平滑变形异常，对于带有细节的模型（如雕刻纹理），建议在圆滑后添加“法线”修改器，以统一表面法线方向，避免渲染时出现黑斑。

4. 模型检查与清理：应用圆滑命令前，需确保模型无重复顶点、开放边界或非流形几何体（如面法线相反、边连接多个面等），可通过“编辑多边形”中的“焊接顶点”“检查几何体”工具进行修复，否则平滑后可能出现破面、法线错误等问题。

不同场景下的圆滑应用案例

在角色建模中,圆滑命令常用于处理皮肤、衣物等柔性曲面，对角色面部模型应用2次迭代，可细腻表现皮肤纹理和肌肉起伏，同时通过控制组保留眼眶、鼻梁等区域的硬朗结构，在产品设计中，对于塑料外壳或曲面家具，可通过1次迭代配合“平滑度”调整，实现柔和的过渡效果，而按键、接口等细节部分则通过控制组保持棱角清晰。

对于低模游戏资产,圆滑命令需与“烘焙法线”技术结合使用，通过在低模上应用圆滑生成高模，再将高模的法线信息烘焙到低模的贴图中，最终在游戏引擎中通过法线贴图模拟平滑效果，既保证了视觉质量，又控制了面数。

常见问题与解决方案

在应用圆滑命令时,用户常会遇到模型局部变形、面数激增或渲染异常等问题，针对这些问题，可通过以下方式解决：若模型出现“尖刺”或“凹陷”，通常是由于拓扑结构不合理或存在孤立顶点，需返回编辑多边形模式修复布线；若面数过高导致软件卡顿，可启用“渲染迭代次数”功能，或在视图中使用“视口配置”中的“禁视口效果”选项；若渲染时出现黑斑，需检查模型法线方向并使用“翻转法线”或“统一法线”工具修正。

相关问答FAQs

Q1：为什么我的模型在应用圆滑命令后出现了拉伸变形？
A1：拉伸变形通常由以下原因导致：①模型存在非四边面（如大量三角面或五边面），导致平滑算法无法正确计算曲面过渡；②原始拓扑布线方向与曲面流动趋势不一致，例如在弧形表面使用了垂直于弯曲方向的布线，解决方案是优化模型拓扑，尽量使用四边面，并确保布线沿曲面主流动方向分布（如角色面部的环形布线），可尝试降低“平滑度”参数或使用“MeshSmooth”修改器的“NURBS”选项改善变形效果。

Q2：如何在圆滑后保持模型特定部分的硬边？
A2：可通过“控制组”功能实现局部硬边保持，具体操作步骤为：①在“编辑多边形”模式下选中需要保持硬边的边；②进入“边”级别，勾选“编辑边”卷展栏中的“创建图形”按钮（注意此处实际应为“使用软选择”或直接在修改器中添加控制组，正确操作为：应用TurboSmooth修改器后，进入“顶点”“边”或“元素”级别，在“涡轮平滑”参数中找到“控制组”选项，为选中的边设置较高的数值（如0.8-1.0），数值越高该边在平滑后越接近原始硬边状态，对于复杂模型，还可结合“壳”修改器为特定区域添加厚度，进一步增强硬边效果。
