ANSYS15命令流如何高效编写与使用？

在工程仿真领域,ANSYS 15作为一款经典的多物理场分析软件，其命令流（APDL）功能为用户提供了高度灵活的自动化分析能力，通过编写命令流，用户可以精确控制分析流程、参数化模型并实现批量计算，尤其适用于复杂结构和重复性任务，以下将从命令流的基本结构、核心模块应用及实例分析三方面展开说明。

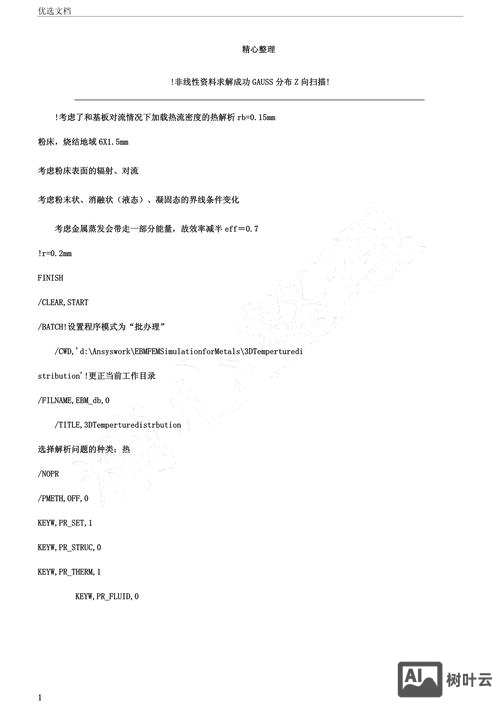

ANSYS 15命令流的核心结构通常分为预处理、求解和后处理三部分，预处理阶段主要完成几何建模、网格划分和边界条件设置，常用命令包括/PREP7（进入预处理模块）、BLOCK（创建立方体）、CYL4（生成圆柱体）等几何生成命令，以及LMESH（线网格划分）、AMESH（面网格划分）等网格控制命令，通过ET,1,SOLID45定义单元类型，MP,EX,1,2.1e11设置弹性模量参数，可实现材料属性的批量赋值，求解阶段需通过SOLU进入求解模块，使用SOLVE执行计算，并可通过LSWRITE保存载荷步文件以实现多工况分析，后处理阶段则利用/POST1读取结果，通过PLDISP显示变形云图，PRESOL列出应力分量，或使用*GET命令提取特定节点的数值结果供后续处理。

在具体应用中,命令流的参数化设计功能显著提升了分析效率，通过定义参数（如LENGTH=100）和数学表达式（如AREA=LENGTH*2），用户可快速修改模型尺寸并重新计算，在优化分析中，结合*DO循环和*IF条件语句，可自动迭代不同参数组合，生成系列模型并提取目标函数值，ANSYS 15的宏命令功能允许将常用操作序列保存为.mac文件，通过*USE调用，实现模块化编程，将螺栓预紧力施加过程封装为宏，可在多个模型中重复使用，减少重复劳动。

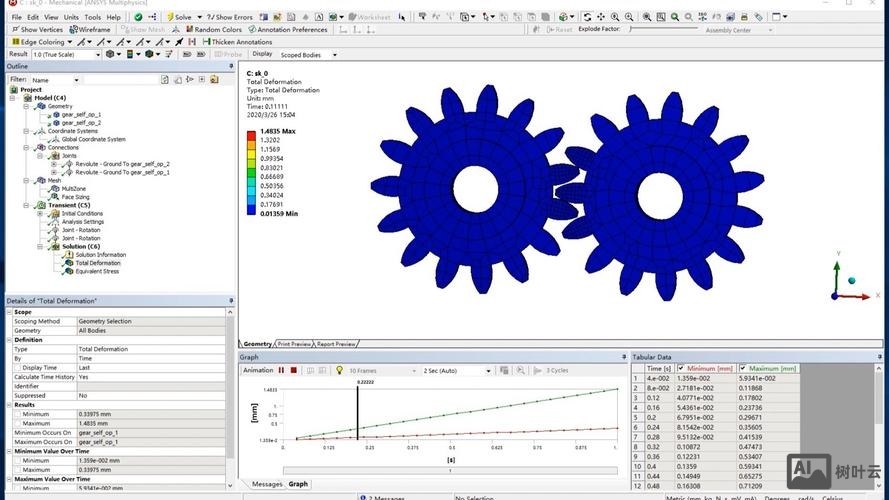

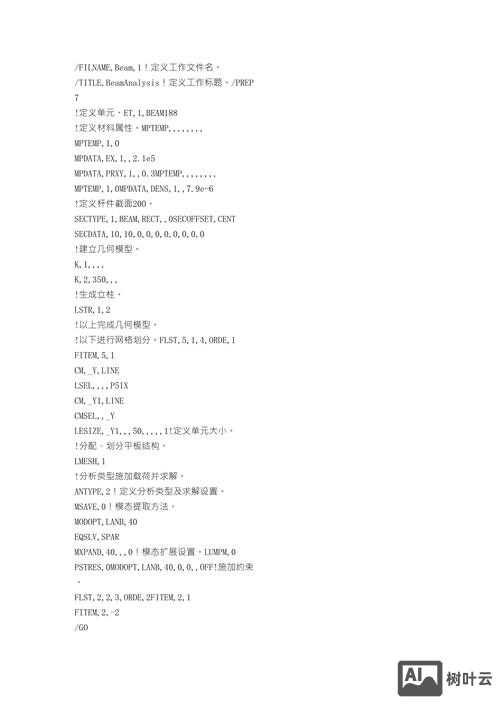

以一个简单的悬臂梁静力学分析为例,其命令流流程如下：首先进入预处理模块，定义单元类型ET,1,BEAM188，截面属性SECTYPE,1,BEAM,RECT,,0和SECDATA,10,20，然后创建关键点K,1,0,0,0和K,2,1000,0,0，生成直线L,1,2并划分网格LMESH,1，接着施加约束DK,1,ALL和载荷FK,2,FY,-1000，最后求解并进入后处理，绘制弯矩图PLNSOL,MZ，通过该流程可见，命令流实现了从建模到结果输出的全流程自动化，且每一步均可通过文本编辑器修改调整，便于调试和优化。

为提升计算效率,用户需注意网格质量控制和收敛性设置，通过ESIZE,50控制单元尺寸，或使用SMRTSIZE,6智能网格划分；在非线性分析中，可通过NSUBST,10设置载荷步数，并通过CNVTOL,F,,0.01定义收敛容差，利用/INPUT命令可批量执行多个命令流文件，实现大规模仿真任务的并行管理。

相关问答FAQs

1. 问：ANSYS 15命令流中如何实现参数化批量计算？
   答：通过定义参数（如*SET,PARAM1,100）和循环语句（如*DO,I,1,10）实现，在循环中修改模型尺寸参数（LENGTH=PARAM1*I），生成模型并求解，最后使用*VWRITE将结果输出到文本文件，从而完成批量分析。

2. 问：命令流运行时出现网格划分失败，如何排查？
   答：首先检查几何模型是否存在微小间隙或重叠，可通过DESIZE调整网格尺寸或使用IMESH改进网格划分算法；其次验证单元类型与模型是否匹配（如实体模型需用SOLID单元而非BEAM单元）；最后查看错误日志文件（jobname.err），根据提示信息修改几何或网格参数。
