CAD英文版命令有哪些？

CAD英文版命令是计算机辅助设计（Computer-Aided Design）软件中用于绘制、编辑和修改图形的核心工具，掌握这些命令能显著提高设计效率和精度，以下将详细介绍常用CAD英文版命令的分类、功能及操作方法，并通过表格形式归纳关键命令，帮助用户系统化学习。

绘图类命令

绘图类命令是CAD中最基础的功能,用于创建基本几何图形。

• LINE（L）：绘制直线，需指定起点和终点，支持输入相对坐标（如@10,5）或极坐标（如@10<45）。
• CIRCLE（C）：绘制圆，可通过圆心+半径、两点（直径）、三点或切点+切点+半径方式创建。
• ARC（A）：绘制圆弧，提供多种选项，如起点、圆心、端点或起点、端点、角度。
• RECTANGLE（REC）：绘制矩形，需指定对角点或输入长度、宽度，支持倒角（C）和圆角（F）选项。
• POLYGON（POL）：绘制正多边形，可设置边数（3-1024），通过内接圆、外切圆或边长定义。
• ELLIPSE（EL）：绘制椭圆，需指定中心点、轴端点或旋转角度，可绘制椭圆弧（A选项）。

编辑类命令

编辑类命令用于修改已绘制的图形,是提升绘图灵活性的关键。

• MOVE（M）：移动对象，需选择对象并指定基点和位移点，支持输入坐标值。
• COPY（CO/CP）：复制对象，可单次或多次复制（M选项），需指定基点和目标点。
• ROTATE（RO）：旋转对象，需选择对象、基点和旋转角度，可使用参照（R）选项对齐图形。
• SCALE（SC）：缩放对象，需指定基点和比例因子，可参照（R）选项按真实尺寸缩放。
• TRIM（TR）：修剪对象，需先选择剪切边界，再点击要修剪的部分，支持栏选（F）和窗交（C）。
• EXTEND（EX）：延伸对象，选择边界后点击需延伸的对象，可延伸至隐含交点（E选项）。
• OFFSET（O）：偏移对象，可创建同心圆、平行线等，需指定偏移距离和方向。
• FILLET（F）：倒圆角，可连接两条直线、圆弧等，需设置圆角半径（R选项），零半径可创建尖角。
• CHAMFER（CHA）：倒角，与倒圆角类似，但需设置倒角距离（D选项）或角度（A选项）。

标注类命令

标注类命令用于添加尺寸、注释等，确保图形信息的准确性。

• DIMLINEAR（DLI）：线性标注，标注水平或垂直尺寸，需指定尺寸界线原点和尺寸线位置。
• DIMALIGNED（DAL）：对齐标注，标注倾斜对象的实际长度，需选择尺寸界线两点。
• DIMRADIUS（DRA）：半径标注，标注圆或圆弧的半径，需选择对象并放置尺寸线。
• DIMDIAMETER（DDI）：直径标注，标注圆或圆弧的直径，操作与半径标注类似。
• DIMANGULAR（DAN）：角度标注，标注两条直线、圆弧或三点间的角度。
• QLEADER（LE）：快速引线，创建带文字的注释，可设置引线样式和附着位置。

显示控制类命令

显示控制命令用于调整视图和图形显示方式,方便查看细节。

• ZOOM（Z）：缩放视图，常用选项包括全部（A）、窗口（W）、动态（D）和范围（E）。
• PAN（P）：平移视图，拖动图形查看不同区域，实时平移（R选项）。
• VIEW（V）：管理视图，可命名、保存和恢复视图状态，便于切换不同显示角度。
• VPORTS：创建视口，在模型空间或图纸空间中分割显示多个视图。

其他实用命令

• ERASE（E）：删除对象，选择后按回车确认，支持先选择后删除（命令前选择）。
• UNDO（U）：撤销操作，可逐步回退，输入数值可撤销多步。
• REDO：恢复撤销的操作，需在撤销后立即执行。
• MATCHPROP（MA）：特性匹配，将源对象的属性（如颜色、线型）应用到目标对象。
• PROPERTIES（CH/OP）：打开特性面板，查看和修改对象的图层、线型、尺寸等属性。

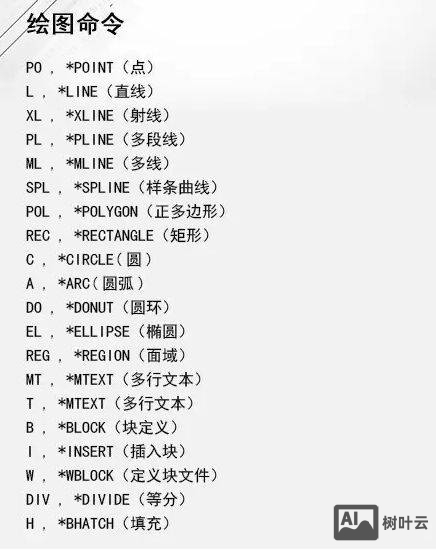

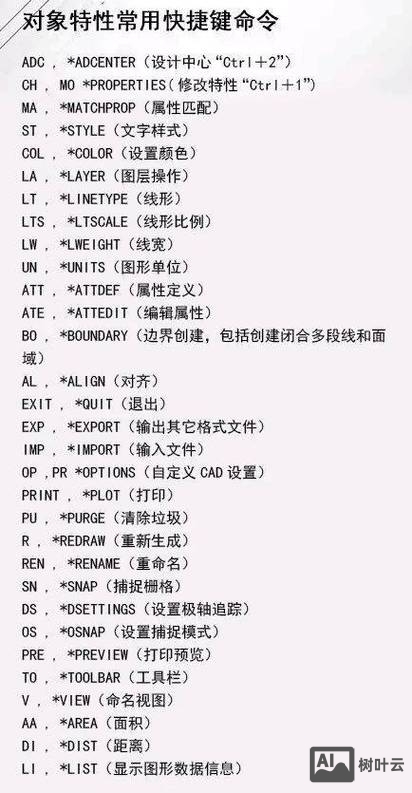

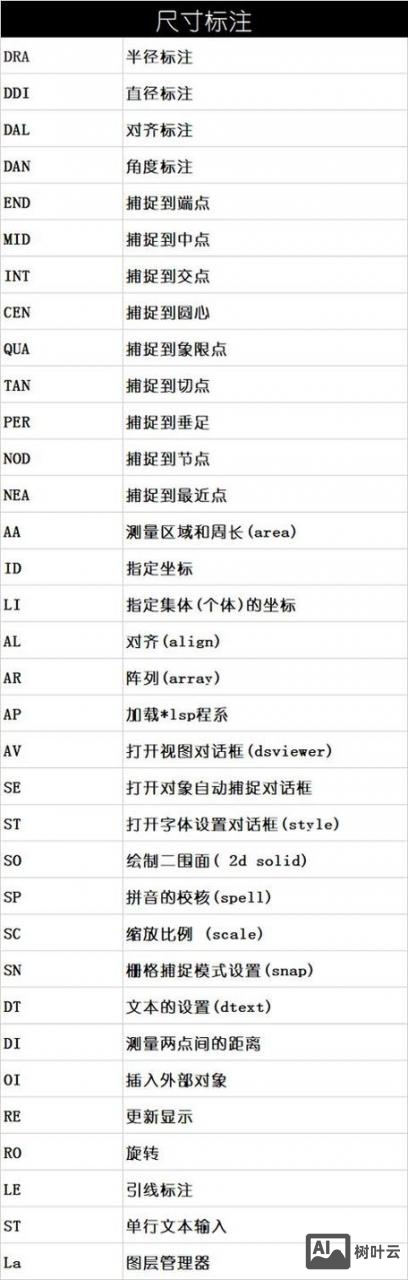

关键命令速查表

FAQs

Q1: 如何快速重复执行上一个命令？
A1: 在CAD中，直接按空格键或回车键可重复执行上一个命令，无需重新输入命令名称，绘制一条直线后按空格键，会自动切换到直线绘制模式，便于连续操作。

Q2: 如何修改CAD命令的快捷键？
A2: 通过以下步骤可自定义快捷键：

1. 输入OPTIONS命令，打开“选项”对话框；
2. 切换到“配置”选项卡，点击“重置”或“自定义”；
3. 在“键盘快捷键”部分，选择要修改的命令，点击“添加”或“编辑”，输入新的快捷键组合（如Ctrl+1）；
4. 点击“确定”保存设置，需注意，部分快捷键为系统保留，不可修改。

通过系统学习以上命令并结合实际练习,用户可逐步掌握CAD英文版的高效操作技巧，提升设计工作的专业性和准确性。
