CAD命令编辑器如何高效自定义命令？

在CAD软件中,命令编辑器是一个核心功能模块，它不仅是用户输入指令的直接交互窗口，更是实现高效绘图、参数化设计和自动化操作的关键工具，无论是初学者还是资深设计师，熟练掌握命令编辑器的功能与使用技巧，都能显著提升绘图效率和精度，本文将围绕CAD命令编辑器的核心功能、使用方法、高级技巧及常见问题展开详细说明。

命令编辑器的基本功能与界面构成

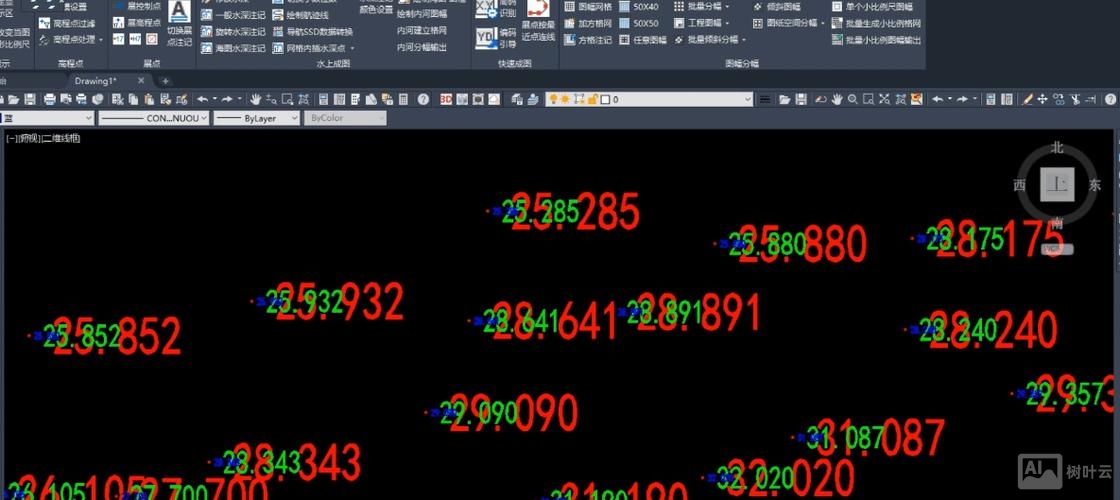

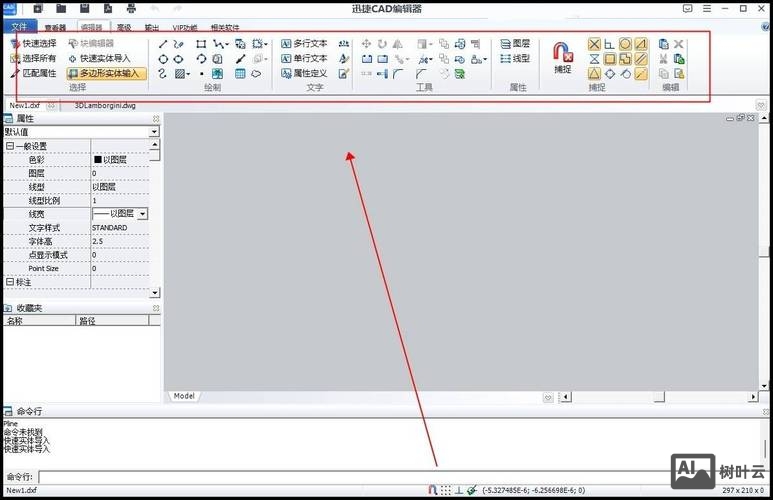

CAD命令编辑器通常位于软件界面的底部或顶部,以文本框形式呈现，支持单行与多行输入模式，其核心功能包括命令输入、参数设置、实时反馈和历史记录管理，以AutoCAD为例，命令行默认显示“命令：”提示符，用户在此输入指令（如LINE、CIRCLE）后，系统会动态显示当前命令的选项列表，例如输入“LINE”后，会提示“指定第一个点”或“[闭合(C)/放弃(U)]”等选项，命令编辑器支持自动补全功能，当用户输入命令前缀时，系统会弹出匹配的命令列表，减少记忆负担。

命令编辑器的界面通常包含多个组成部分：

1. 命令输入区：用于输入命令和参数，支持键盘快捷键（如Enter确认、Esc取消）；
2. 历史记录区：自动保存近期执行的命令，可通过上下箭头键快速调用；
3. 提示信息区：实时显示命令状态、错误提示或操作引导；
4. 透明命令支持：允许在执行其他命令时输入辅助命令（如’ZOOM缩放视图）。

命令编辑器的核心操作流程

使用命令编辑器绘图时,需遵循“输入命令→设置参数→确认执行”的基本逻辑，以绘制矩形为例，具体步骤如下：

1. 输入命令“RECTANG”或快捷键“REC”，系统提示“指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]”；
2. 在绘图区点击或输入坐标（如0,0）确定第一个角点，系统继续提示“指定另一个角点”；
3. 输入相对坐标（如@100,50）或直接点击绘图区完成矩形绘制，若需修改参数，可在提示输入选项时选择相应功能（如输入“F”设置圆角半径）。

对于复杂操作,命令编辑器支持嵌套命令输入，在绘制多段线（PLINE）时，可连续输入“圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)”等选项，实现直线与圆弧的组合绘制，通过命令编辑器可调用脚本文件（.scr）或LISP程序，实现批量操作和自定义功能扩展。

高级技巧与效率提升方法

1. 命令别名与快捷键
   用户可通过“ACAD.PGP”文件自定义命令别名，例如将“CIRCLE”简化为“C”，将“COPY”简化为“CO”，减少输入字符数，部分CAD软件还支持宏命令，可将多个操作组合为单个命令（如“^C^CLINE;0,0;@100,0;”表示取消当前命令后绘制水平线）。

2. 动态输入与命令行切换
   启用动态输入（DYN）功能后，参数提示可直接显示在光标附近，但部分高级选项仍需通过命令行输入，用户可根据操作习惯切换输入模式，例如在绘制复杂图形时关闭动态输入，以避免信息干扰。

3. 脚本与自动化
   通过命令编辑器执行脚本文件，可重复批量任务，创建一个绘制100个同心圆的脚本，内容为“CIRCLE 0,0 10;CIRCLE 0,0 20;…;CIRCLE 0,0 100;”，在命令行输入“SCRIPT”并选择脚本文件即可自动执行，对于更复杂的自动化需求，可结合AutoLISP或.NET API开发自定义程序。

4. 错误处理与参数化设计
   当输入错误参数时，命令行会提示“无效输入”或“需要数字”等信息，用户可通过输入“U”或“UNDO”撤销操作，参数化设计中，命令编辑器支持变量输入，例如定义“@LENGTH,30”中的LENGTH为变量值，通过修改变量实现图形批量更新。

命令编辑器的常见问题与解决方案

1. 命令行不显示提示信息
   可能原因：动态输入功能被启用或命令行窗口被隐藏，解决方法：按F2键打开文本窗口检查提示信息，或输入“CMDINPUT”关闭动态输入；若命令行窗口隐藏，可通过“视图→显示→命令行”重新调出。

2. 自定义命令别名失效
   可能原因：ACAD.PGP文件路径错误或文件格式损坏，解决方法：确保文件位于CAD支持文件目录（如AutoCAD的\Support文件夹），并用记事本检查语法是否正确（别名与命令间用空格分隔）。

相关问答FAQs

Q1：如何在命令编辑器中快速重复执行上一个命令？
A1：直接按空格键或Enter键即可重复执行上一个命令，若需修改参数，可在命令提示出现时输入相应选项（如输入“L”切换直线长度）。

Q2：命令编辑器支持中英文切换吗？如何修改命令语言？
A2：部分CAD软件（如AutoCAD）支持命令语言切换，可通过“选项→系统→基本选项→界面语言”修改，但需注意，修改后命令别名和提示信息将变为所选语言，建议提前备份自定义配置文件。
