CAD添加文字，用哪个命令最快捷？

在CAD软件中，添加文字是设计过程中不可或缺的操作，无论是标注尺寸、填写说明还是注释图形，都需要通过文字命令来实现，CAD提供了多种文字工具和命令，以满足不同场景下的文字输入需求，以下将详细介绍CAD中添加文字的相关命令、操作步骤及注意事项。

单行文字命令（TEXT/DTEXT）

单行文字命令是最基础的文字输入工具，适用于输入简短的文字内容，每行文字作为一个独立对象，便于单独编辑，在CAD中，单行文字命令通常为TEXT或DTEXT（不同版本命令名称可能略有差异，但功能基本相同），执行该命令后，命令行会提示指定文字的起点、高度和旋转角度，用户输入文字内容后按回车键即可完成单行文字的添加，单行文字的优点是操作简单、响应速度快，适合输入标签、编号等短文本，但其缺点是无法直接输入多行文字，换行时需多次执行命令,且不支持段落格式设置。

多行文字命令（MTEXT）

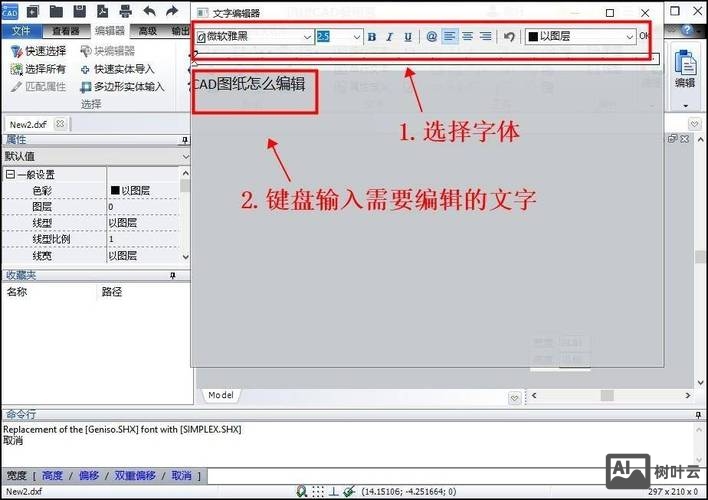

多行文字命令是处理大段文本的利器，通过MTEXT命令可以创建复杂的文字段落，支持换行、分栏、字体样式调整、对齐方式设置等多种格式，执行MTEXT命令后，用户需指定文字输入区域的两个对角点，系统将弹出文字编辑器（类似于Word的界面），在此可以输入文字内容并设置字体、大小、颜色、行距等属性，多行文字的优势在于格式丰富，适合输入设计说明、技术要求等长文本，且所有文字作为一个整体对象，便于移动和编辑，需要注意的是，多行文字编辑器中支持插入特殊符号（如直径符号±、度数°等），可通过“符号”选项添加。

文字样式设置（STYLE）

在添加文字前，通常需要先定义文字样式，以确保文字的字体、大小、效果等符合设计规范。STYLE命令用于创建或修改文字样式，执行后会打开“文字样式”对话框，用户可以设置样式名称、字体文件（如.shx字体或TrueType字体）、高度、宽度比例、倾斜角度等参数，在工程制图中，常需设置“工程字”样式，选用“gbenor.shx”字体配合“gbcbig.shx”大字体，以确保中英文显示正常，合理设置文字样式可以提高绘图效率,避免后期反复修改文字格式。

特殊文字输入

在某些情况下，需要输入特殊字符或上下标文字，输入“Φ50”中的直径符号“Φ”，可通过单行文字命令中输入“%%c”实现，或多行文字编辑器中的“符号”选项插入，对于上下标，如“m²”，可在多行文字编辑器中选中“2”，右键选择“堆叠”功能，将其转换为上标，CAD还支持 Unicode 字符输入,直接在文字编辑器中粘贴或输入特殊字符即可。

文字编辑与修改

添加文字后，若需修改内容或格式，可使用ED（或DDEDIT）命令进行编辑，执行该命令后，单击需修改的文字对象，单行文字将在命令行直接显示内容供编辑，多行文字则重新打开编辑器界面，通过“特性”面板（快捷键Ctrl+1）可以调整文字的位置、图层、颜色等属性,甚至修改文字样式而不改变已有样式设置。

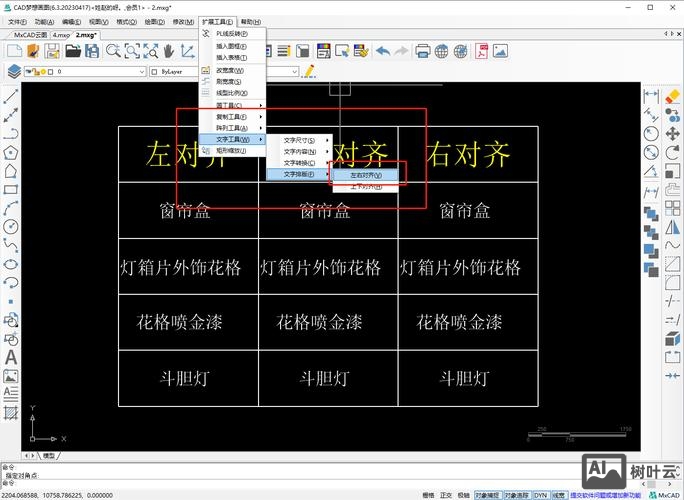

文字对齐与定位

CAD中的文字对齐方式包括左对齐、右对齐、居中对齐等，通过指定文字的基点（起点、中点、终点等）控制文字位置，单行文字命令中，输入“J”选项可选择对齐方式，如“MC”表示文字中间对齐，多行文字的对齐方式则在编辑器中通过工具栏按钮设置，合理设置对齐方式可以使文字标注更规范,避免图形混乱。

表格文字添加

在CAD中，表格常用于参数列表或标题栏，表格中的文字可通过TABLE命令添加，执行TABLE命令后，设置表格样式和行列数，进入表格单元编辑模式，直接输入文字内容即可，表格文字支持单元格式设置，如合并单元格、调整边框样式等,适合批量输入结构化数据。

注意事项

1. 字体兼容性：避免使用系统中不存在的字体，否则文字可能显示为“？”或乱码，建议使用CAD自带的.shx字体或常用TrueType字体。
2. 文字比例：根据图形比例设置合适的文字高度，避免过大或过小影响可读性。
3. 图层管理：文字应放置在独立的文字图层，便于统一控制显示和打印。
4. 动态文字：在CAD高版本中，可使用“字段”功能插入动态文字（如日期、图纸编号）,实现内容自动更新。

相关问答FAQs

问题1：如何在CAD中输入上下标文字？
解答：在多行文字编辑器中，输入基础文字（如“m2”），选中需要设置为上标或下标的字符（如“2”），右键单击选择“堆叠”，或在文字编辑器工具栏中点击“堆叠”按钮（通常为“a/b”图标），即可将“2”转换为上标“m²”，若需取消堆叠，再次选中堆叠文字右键选择“非堆叠”即可。

问题2：CAD文字显示为“？”如何解决？
解答：文字显示“？”通常是因为系统缺少对应的字体文件，解决方法有两种：一是替换字体，通过“选项”>“文件”>“文本编辑器、词典和字体文件名”>“替换字体文件”，将缺失字体替换为现有字体（如“txt.shx”）；二是重新定义文字样式，打开“文字样式”对话框，将样式中的字体更改为当前系统支持的字体，或从其他CAD文件中复制缺失的字体文件至CAD字体安装目录（如“Fonts”文件夹）。
