CAD填充颜色键命令是什么？

在CAD绘图过程中,填充颜色的设置是提升图纸视觉效果和表达设计意图的重要环节，通过特定的命令和操作，用户可以快速为封闭区域填充纯色、渐变色或预设的图案，与“键命令”相关的操作通常涉及快捷键输入、命令行参数设置以及对话框控制等功能，熟练掌握这些技巧能显著提高绘图效率，以下将详细解析CAD中与填充颜色相关的键命令及其应用方法。

填充命令的核心入口：HATCH与BHATCH

在CAD中,创建填充图案最常用的命令是HATCH（快捷键H或BH），通过命令行输入H并回车，系统会弹出“图案填充和渐变色”对话框（较新版本为“图案填充创建”选项卡），该对话框是设置填充类型、颜色、角度、比例等参数的核心界面，对于习惯命令行操作的用户，可直接输入-HATCH（前缀“-”表示以命令行模式运行），此时系统会逐步提示选择填充边界、图案类型等选项，无需依赖对话框。

填充颜色的设置方法

1. 纯色填充
   在“图案填充创建”选项卡中，选择“ SOLID”（实体）图案类型，然后在“颜色”下拉菜单中指定填充色，若需透明度调整，可修改“透明度”参数值（0-100，数值越大越透明），要为某区域填充红色，操作步骤为：输入H→选择“SOLID”→点击“颜色”选择红色→点击“拾取点”选择封闭区域→回车确认。

2. 渐变色填充
   渐变色填充可通过“渐变色”选项卡实现，支持单色或双色渐变，选择“单色”后，可调整颜色深浅滑块；选择“双色”则需分别设置起始色和终止色，创建从蓝色到绿色的渐变填充：输入H→切换至“渐变色”选项卡→选择“双色”→设置起始色为蓝色、终止色为绿色→选择“居中”选项→调整角度→拾取区域确认。

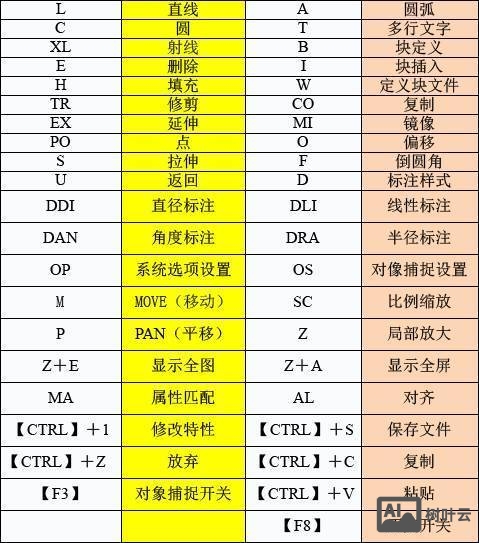

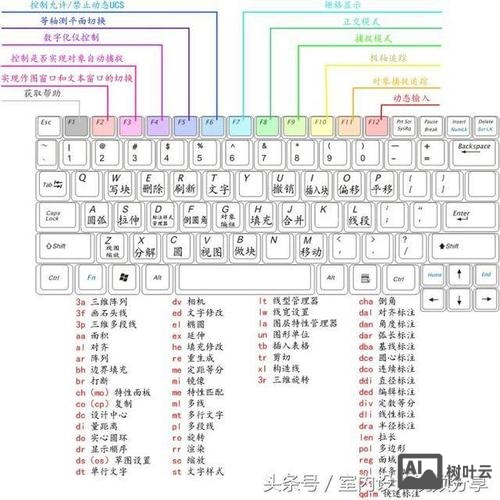

与颜色相关的快捷键与命令行参数

• 快捷键应用：在填充命令执行过程中，可结合快捷键快速切换选项，按X键可退出当前操作，按P键切换至“拾取点”与“选择对象”模式。
• 命令行参数：使用-HATCH时，可通过参数直接指定颜色，输入-HATCH→输入P（图案）→输入SOLID→输入T（设置）→输入C（颜色）→输入RED→选择边界→回车，这种方式适合批量处理或脚本编写。

填充颜色的编辑与修改

当需要修改已有填充的颜色时,可双击填充区域打开“图案填充编辑”对话框，或在命令行输入HATCHEDIT（快捷键HE），选中填充对象后，直接在“颜色”选项中重新选择即可，若需全局修改某种颜色的填充，可使用“快速选择”（命令QSELECT），设置特性为“颜色”值为“红色”，然后统一修改新选对象的填充色。

高级技巧：颜色关联性与图层控制

1. 颜色随层（BYLAYER）：在填充时，若将颜色设置为“随层”，填充色将继承所在图层的颜色属性，修改图层颜色后，填充色会自动更新，便于统一管理。
2. 颜色随块（BYBLOCK）：当填充作为图块的一部分时，使用“随块”可使填充色与图块插入层的颜色一致。
3. 图层隔离：若填充颜色显示异常，可检查图层是否被冻结或关闭，使用LAYISO命令隔离当前图层，可快速定位问题填充对象。

常见问题与解决方案

1. 填充颜色未显示

   • 原因1：填充图案比例过小或过大。
     解决：调整“比例”参数（如从1改为10），或使用HPSCALE命令全局修改比例因子。
   • 原因2：边界未完全封闭。
     解决：使用BOUNDARY（命令BO）重新创建封闭多段线，或检查是否有微小间隙（可用JOIN命令合并）。

2. 填充颜色打印异常

   • 原因1：颜色设置为“随层”但图层打印样式被禁用。
     解决：检查页面设置中“打印样式表”配置，确保颜色相关打印样式已启用。
   • 原因2：填充透明度过高导致打印过浅。
     解决：将透明度调低至30以下，或使用“淡显”功能（命令FADECTL）调整显示亮度而非透明度。

相关问答FAQs

Q1：如何快速将多个不同颜色的填充统一修改为同一种颜色？
A1：可使用“快速选择”功能实现批量修改，输入QSELECT→在“应用到”中选择“整个图形”→“对象类型”选择“图案填充”→“特性”选择“颜色”→“运算符”选择“不等于”（若需保留部分颜色）或“等于”（若需修改特定颜色）→“值”选择目标颜色→确定后，在特性面板中统一修改新选对象的颜色。

Q2：填充颜色后出现“边界未找到”错误，如何解决？
A2：通常是因为边界存在未闭合的间隙，可按以下步骤排查：①输入BPOLY命令，尝试重新生成边界，系统会提示间隙位置；②使用OVERKILL命令删除重复或重叠的线段；③放大图形检查端点是否完全重合，若未重合，使用EXTEND或TRIM命令闭合边界，或使用FILLET命令将锐角改为圆角以避免间隙。
