天正轴网命令如何快速绘制与编辑？

天正轴网命令是建筑CAD设计中用于绘制和管理轴线的核心工具,广泛应用于建筑工程、室内设计等领域，通过该命令，用户可以快速创建、编辑和管理轴线系统，为后续的墙体、柱子、门窗等构件的定位提供基础框架，以下从功能特点、操作步骤、应用场景及注意事项等方面详细介绍天正轴网命令的使用方法。

天正轴网命令的主要功能

天正轴网命令集成了轴线的绘制、编辑、标注和管理功能，主要包括以下模块：

1. 绘制轴线：支持直线轴弧、圆弧轴网、斜交轴网等多种类型，可自定义轴网尺寸、开间和进深参数。
2. 编辑轴线：提供轴网合并、轴网修剪、轴网复制等工具，支持对轴线进行打断、延伸、旋转等操作。
3. 轴网标注：自动生成轴号、尺寸标注，支持单侧标注、双侧标注及分区标注。
4. 轴号管理：可修改轴号样式、排序规则，支持附加轴号和自定义轴号文字。
5. 轴网转换：支持将普通轴线转换为天正轴网，或与其他轴网系统进行数据交换。

操作步骤详解

创建轴网

• 直线轴网：通过“轴网→直线轴网”命令，输入开间和进深参数（如3m×6m），设置轴网数量（如5列×4行），即可生成标准矩形轴网。
• 圆弧轴网：选择“轴网→圆弧轴网”，设定圆弧半径、起始角和包角，配合径向轴线和环轴线绘制放射状轴网。
• 斜交轴网：适用于非正交轴网，通过指定角度和间距生成倾斜轴线。

编辑轴网

• 轴网合并：选择需合并的相邻轴线，使用“轴网合并”命令，系统自动调整轴号和尺寸。
• 轴网修剪：对交叉轴线进行修剪，可通过“轴网修剪→修剪轴线”选择保留部分。
• 轴网复制：通过“轴网复制”命令，将已有轴网按指定间距或角度复制到新位置。

轴网标注

• 轴号标注：选中轴线后，右键选择“轴号标注”，可设置轴号类型（如数字、字母）、大小及位置。
• 尺寸标注：使用“尺寸标注→轴网标注”命令，自动生成轴线总尺寸和分尺寸，支持标注样式自定义。

高级应用

• 轴网分格：通过“轴网分格”命令，在大型轴网中插入附加轴线，细化轴网密度。
• 轴网导出：将轴网数据导出为Excel或DWG格式，便于与其他设计软件协同工作。

参数设置与技巧

常用参数说明

操作技巧

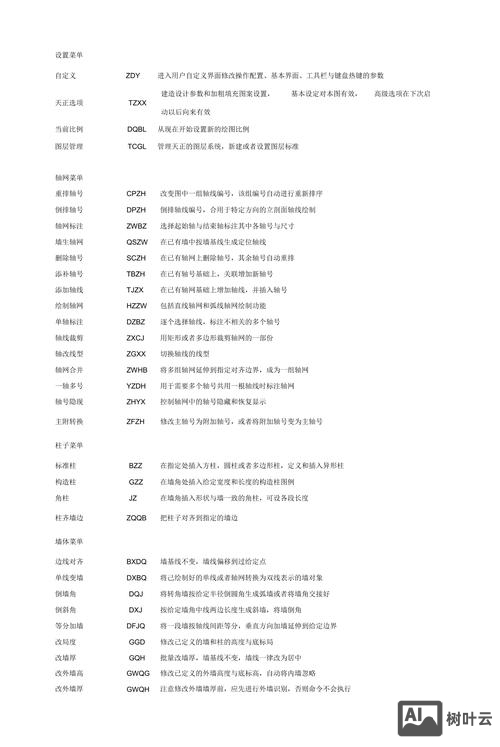

• 快捷键：使用“ZG”快速启动轴网命令，“ZZ”进行轴号标注。
• 图层管理：建议将轴线单独置于“DOTE”图层，避免与其他构件混淆。
• 批量修改：通过“轴号→统一修改”功能，可批量调整轴号前缀或后缀。

应用场景

1. 建筑施工图：用于生成标准轴网，定位墙体、柱子等结构构件。
2. 室内布局设计：通过非正交轴网划分空间，适应复杂户型需求。
3. BIM模型搭建：轴网作为BIM模型的定位基准，确保构件位置准确。

注意事项

1. 轴网命名规则：轴号应按从左到右、从下到上的顺序编号，避免重复。
2. 尺寸校验：绘制完成后需检查轴网总尺寸与建筑平面图是否一致。
3. 版本兼容性：天正轴网文件在低版本软件中打开时，可能需要转换格式。

相关问答FAQs

Q1: 如何修改已生成的轴号样式？
A1: 选中需修改的轴号，右键选择“轴号编辑”，在弹出的对话框中调整字体、大小、颜色等参数，若需批量修改，使用“轴号→统一修改”功能，输入新的样式规则即可。

Q2: 斜交轴网中如何确保轴线角度精确？
A2: 在绘制斜交轴网时，可通过输入具体角度值（如45°、60°）替代手动拖拽，启用“极轴追踪”功能，设置角度增量，可提高绘制精度，完成后使用“角度标注”工具复核轴线角度是否符合设计要求。
