在CAD软件中,XC命令是一个相对冷门但功能强大的工具，其全称为“XCLIP”，主要用于定义外部参照（External Reference，简称Xref）的剪裁边界，外部参照是CAD中一种重要的资源管理方式，允许用户将其他图形文件作为引用插入到当前图形中，而无需将其直接绑定，从而实现图形的模块化设计和协同工作，当外部参照图形内容复杂或尺寸过大时，可能会影响当前图形的显示速度和操作便捷性，此时XC命令的作用便凸显出来——通过创建剪裁边界，用户可以只显示外部参照中需要的部分，隐藏多余内容，从而优化图形显示和编辑效率。
XC命令的基本使用方法

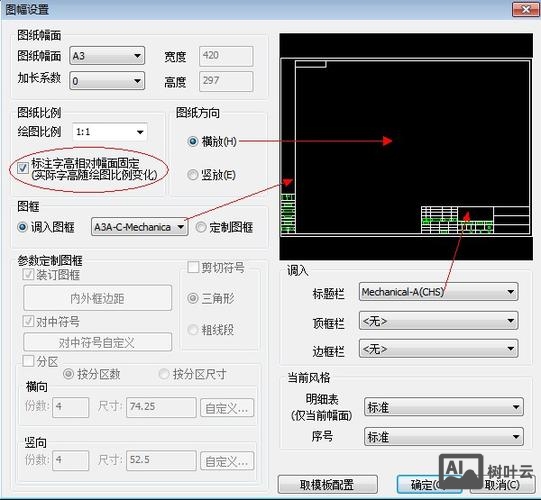

要使用XC命令,首先需要确保当前图形中已插入外部参照，启动命令的方式有两种：一是在命令行直接输入“XCLIP”并按回车键；二是通过功能区“插入”选项卡中的“参照”面板，找到“剪裁”按钮（通常显示为一个剪刀图标），命令启动后，CAD会提示用户选择对象，此时需选中需要剪裁的外部参照，选择完成后，命令行会显示多个选项，包括“新建”、“多边形”、“多段线”和“删除”等，这些选项决定了剪裁边界的创建方式和形状。
新建剪裁边界

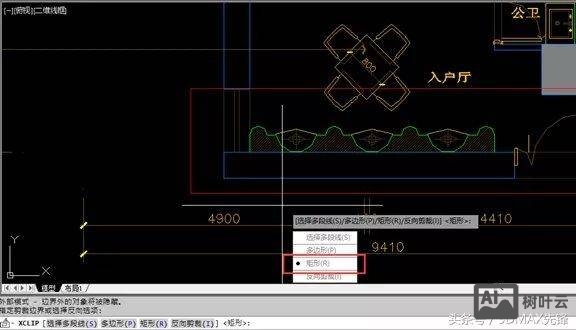

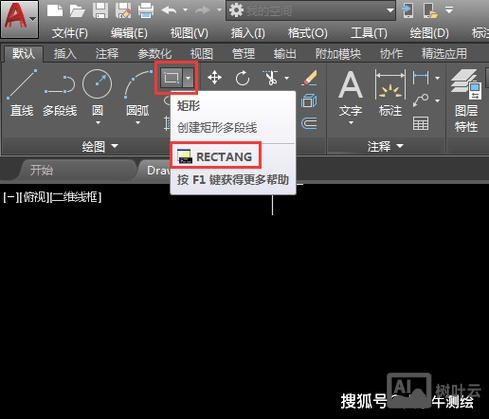

“新建”是XC命令的默认选项，用于创建新的剪裁边界，选择该选项后，用户需进一步指定边界类型，主要包括“矩形”和“多边形”两种，矩形边界是最简单的形式，用户只需通过鼠标点击确定两个对角点即可生成一个矩形剪裁区域；多边形边界则允许用户通过连续点击创建不规则形状的边界，适用于复杂轮廓的剪裁需求，在创建多边形边界时，用户可以输入“C”闭合多边形，或按回车键自动闭合，需要注意的是，剪裁边界必须是一个封闭区域，否则无法正确应用剪裁效果。
剪裁模式的切换
XC命令还支持“开”和“关”两种剪裁模式的切换，当剪裁模式为“开”时，外部参照将按照定义的边界显示剪裁后的内容；若切换为“关”，则外部参照将恢复完整显示，但剪裁边界信息会被保留，用户可随时重新开启剪裁，这一功能在需要临时查看外部参照全貌或调整剪裁范围时非常实用，用户还可以通过“前一个”选项快速恢复到上一次的剪裁状态，避免重复操作。
剪裁边界的编辑与删除
当剪裁边界需要调整时,用户可以在不退出XC命令的情况下直接进行编辑，选择“多段线”选项后，用户可以通过修改多段线的顶点来调整剪裁形状；选择“删除”选项则可移除当前剪裁边界，使外部参照完全显示，对于矩形边界，用户可以通过夹点编辑功能直接拖动边界角点或边线来调整大小和位置，操作方式与普通矩形对象类似。
XC命令的高级应用技巧
除了基础的剪裁功能,XC命令还支持一些高级设置，可进一步提升工作效率，通过“深度”选项，用户可以控制剪裁边界的显示层次，使剪裁效果不仅作用于当前外部参照，还能影响其嵌套的其他参照对象，这一功能在处理多层嵌套的复杂图形时尤为重要，能够帮助用户精准控制显示内容，XC命令还支持“剪裁前/后生成多段线”功能，用户可将剪裁边界保存为独立的多段线对象，便于后续的标注或与其他图形对象进行布尔运算。
在实际工程应用中,XC命令常用于大型项目的协同设计，在建筑图纸中，结构专业的外部参照可能包含大量梁、柱等构件，而建筑专业只需查看墙体和门窗布局，此时通过XC命令剪裁掉不需要的构件，可以显著减少图形中的对象数量，提高运行速度，在机械设计中，装配图的外部参照可能包含标准件或子装配体，设计师可通过剪裁边界只保留当前关注的部分，避免图形过于杂乱影响操作。
XC命令的注意事项
尽管XC功能强大,但在使用过程中仍需注意以下几点：剪裁边界仅影响外部参照在当前图形中的显示，不会对外部参照源文件本身造成任何修改，因此用户无需担心破坏原始数据，剪裁边界必须与外部参照相交才能生效，若边界完全位于外部参照之外，则外部参照将不可见，当外部参照被绑定或分解后，剪裁边界将自动失效，用户需重新定义剪裁范围，在剪裁模式下，外部参照的某些特性（如图层、线型等）可能会受到影响，建议在剪裁前备份原始图形，以便需要时恢复。
相关问答FAQs
Q1：XC命令剪裁后的外部参照能否打印输出？
A1：可以，XC命令的剪裁效果仅影响图形的显示和编辑，不会改变打印内容，默认情况下，打印时会按照剪裁后的范围输出，但用户也可以通过打印设置中的“打印剪裁”选项控制是否应用剪裁边界，若需打印完整的外部参照，可在打印前暂时关闭剪裁模式。
Q2：如何快速修改多个外部参照的剪裁边界？
A2：若需批量修改多个外部参照的剪裁边界，可结合CAD的“选择集”和“特性”面板实现，首先框选所有需要修改的外部参照，然后按Ctrl+1打开“特性”面板，在“外部参照”类别下找到“剪裁”选项，直接修改边界参数或删除剪裁状态，也可通过编写脚本或使用LISP程序实现批量操作，适合处理大量图形文件。
