CAD边界曲面命令如何高效创建曲面？

在CAD软件中，边界曲面命令（BOUNDARY）是一个强大的工具，它允许用户通过定义封闭区域来创建多段线或区域对象，这一功能在复杂图形绘制、工程图纸设计以及三维建模前期的二维轮廓构建中具有重要意义，边界曲面命令的核心作用是基于用户指定的边界自动检测并生成封闭对象,从而避免手动绘制可能出现的精度误差和效率低下问题。

边界曲面命令的使用场景

边界曲面命令适用于多种设计场景，例如在建筑平面图中快速生成房间的封闭轮廓，在机械设计中提取零件的复杂截面边界，或在地理信息系统中划分特定区域的范围，当图形中存在多个相交对象或复杂曲线时，手动逐段绘制边界不仅耗时，还容易遗漏或出错，而边界曲面命令能够智能识别封闭区域,显著提升工作效率。

命令启动与操作步骤

1. 启动命令：在CAD中,用户可通过以下方式启动边界曲面命令：

   • 命令行输入BOUNDARY或快捷键BO后按回车；
   • 点击“绘图”菜单下的“边界”选项；
   • 在“绘图”工具栏中找到边界图标（通常显示为一个封闭区域加箭头）。

2. 设置边界类型：在弹出的“边界创建”对话框中,用户需选择生成的对象类型：

   • 多段线：生成的边界为单一连续的线条,适合后续编辑和三维拉伸；
   • 区域：生成的边界为面域对象，可用于布尔运算或分析面积属性。
     通常情况下，推荐选择“多段线”以兼容更多操作需求。

3. 拾取点检测边界：点击“拾取点”按钮，将鼠标光标移动到需要创建边界的封闭区域内，单击鼠标左键，CAD会自动分析该区域内的所有对象，高亮显示检测到的边界，如果检测失败,需检查区域内是否存在未闭合的间隙或重叠对象。


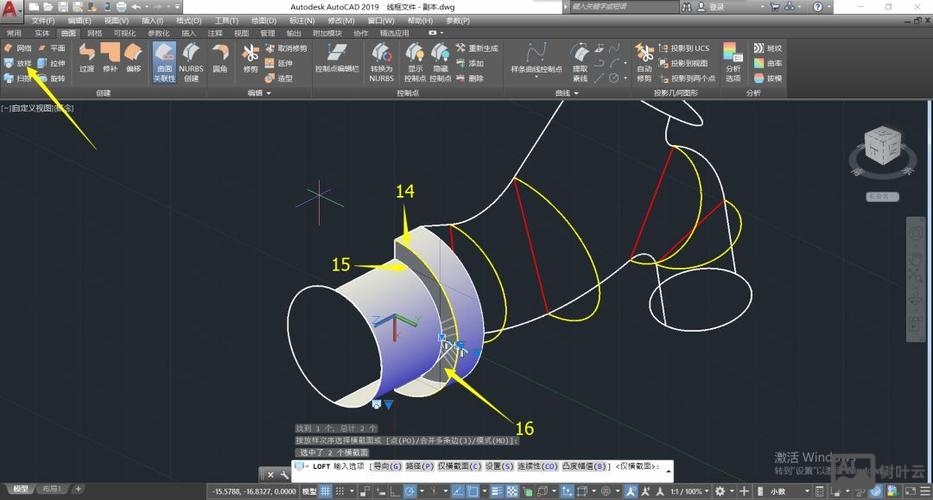

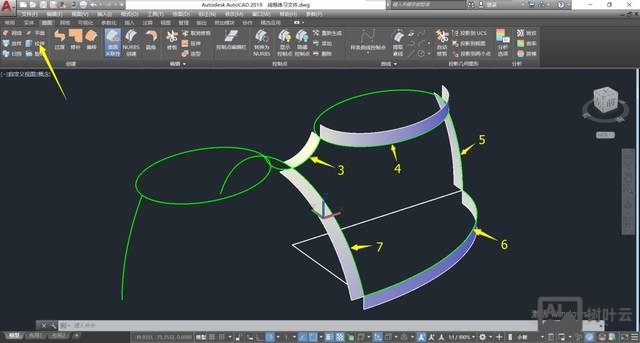

   （图片来源网络，侵删）

4. 高级选项设置：在“边界创建”对话框中,还可调整以下参数：

   • 孤岛检测：勾选此项后，系统会自动识别封闭区域内的子区域（如房间中的柱子）,并生成多重边界；
   • 对象类型：可指定生成边界为多段线、区域或视口；
   • 边界集：通过选择特定对象集来限制检测范围,避免无关对象的干扰。

5. 确认生成：完成设置后，点击“确定”按钮，系统将在指定位置生成边界对象,用户可通过移动或删除原对象来验证边界生成的准确性。

常见问题与解决方案

在使用边界曲面命令时,可能会遇到以下问题：

• 边界无法生成：通常因图形存在未闭合的间隙导致，可使用“延伸”或“修剪”命令修复断点，或启用“允许间隙”选项（需在命令行输入BPOLY调整参数）。
• 检测错误区域：当图形复杂时，系统可能误判边界范围，建议通过“边界集”选项缩小检测范围,或手动选择边界对象。

边界曲面命令的优势

相较于手动绘制,边界曲面命令的主要优势包括：

1. 高效性：自动检测封闭区域,减少重复劳动；
2. 准确性：避免人为操作导致的线条错位或遗漏；
3. 灵活性：支持孤岛检测和对象类型自定义,适应复杂设计需求。

相关问答FAQs

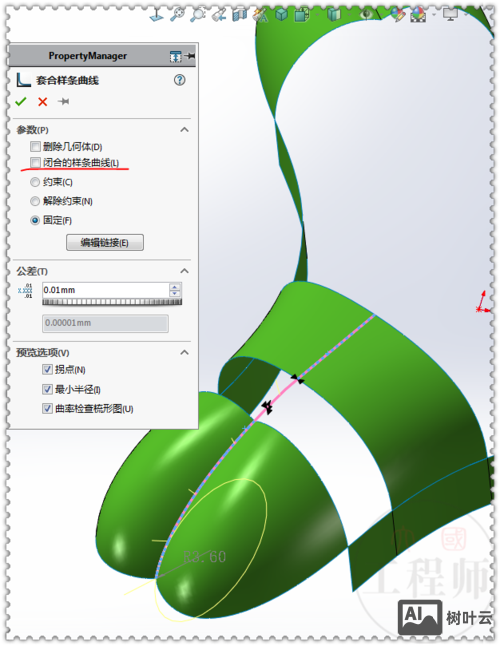

Q1: 边界曲面命令生成的多段线如何转换为三维曲面？
A1: 生成多段线边界后，可使用“拉伸”（EXTRUDE）命令将其拉伸为三维实体，或通过“平面曲面”（PLANESURF）命令直接将封闭多段线转换为曲面，具体操作为：输入EXTRUDE，选择多段线,指定拉伸高度或路径即可。

Q2: 如何处理边界曲面命令中“孤岛检测”失效的问题？
A2: 若孤岛检测未生效，首先检查孤岛对象是否与主边界完全闭合，其次可在“边界创建”对话框中取消勾选“孤岛检测”，改为手动选择边界对象，确保图形中没有重叠或自相交的线条，必要时使用“清理”（PURGE）命令删除冗余对象。
