pads9.5命令有哪些常用功能及使用技巧？

在PCB设计过程中,PADS 9.5作为一款经典的设计工具，其命令的熟练掌握能显著提升设计效率，以下将详细介绍PADS 9.5中常用命令的功能、操作方法及实用技巧，帮助用户更好地应用软件功能。

设计与布局相关命令
在原理图设计阶段，“Add Part”命令是核心功能，通过快捷键“Insert”或点击工具栏图标，可从元件库中调用所需元器件，支持通过参数（如封装、值）快速筛选，布局时，“Place Trace”命令（快捷键“P+T”）用于绘制铜皮走线，配合“Route”命令中的“Auto Route”选项，可实现自动布线，但需先设置设计规则（如线宽、间距）。“Move Component”命令（快捷键“Ctrl+E”）可拖动元件至合适位置，右键选择“Rotate”或直接按“R”键可实现元件旋转，对齐布局至关重要。

编辑与修改命令
“Edit”菜单下的“Change”命令支持批量修改属性，例如选中多个元件后，统一修改封装或参数；“Split Plane”命令用于分割电源/地平面，通过定义区域边界可实现分割，需注意保持分割路径的连续性。“Via”命令（快捷键“V”）可添加过孔，支持设置过孔尺寸和焊盘属性，高速设计中需控制过孔数量以减少信号反射。

检查与分析命令
“Design Rule Check”（DRC）命令是设计验证的关键，通过“Tools”菜单启动，可设置间距、短路、线宽等规则，检查结果以高亮显示并生成报告。“Signal Integrity”分析命令需配合SI模块，通过“Simulate”选项进行串扰、时序仿真，提前发现信号完整性问题。“3D View”命令（快捷键“3”）可实时查看板体3D效果，检查元件高度与外壳干涉情况。

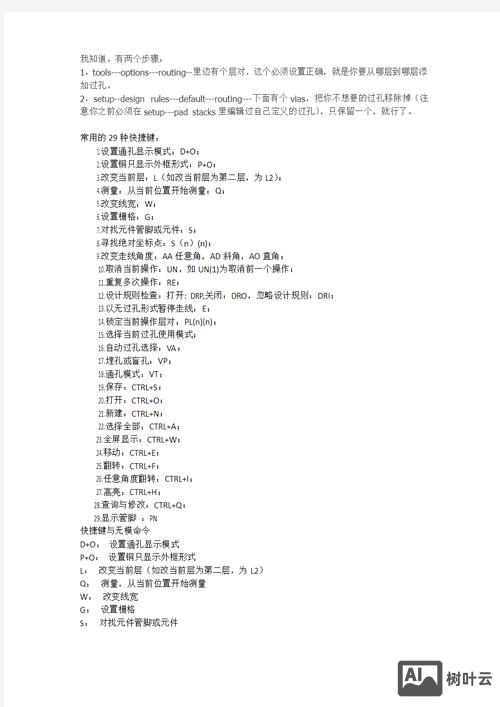

快捷键与效率提升
熟练使用快捷键可大幅提升操作效率，Ctrl+Z”撤销、“Ctrl+Y”重做、“F”键全选、“G”键跳转至坐标，自定义快捷键可通过“Tools”-“Customize”设置，将常用命令（如铺铜、覆铜）绑定至功能键。

批量操作与脚本命令
对于重复性任务，可使用“Macro”录制操作步骤，或通过VBScript脚本实现自动化，批量修改元件属性脚本如下：

Sub ChangeComponentValue()
    For Each Comp In ActiveDocument.Components
        If Comp.PartNumber = "CAP" Then
            Comp.Value = "10uF"
        End If
    Next
End Sub

运行脚本后,所有封装为“CAP”的元件值将统一修改为“10uF”。

相关问答FAQs
Q1：如何快速查找并替换元件封装？
A：在PADS Layout中，使用“Edit”-“Find and Replace”命令，设置搜索条件为“封装”，输入原封装名称和新封装名称，点击“Replace All”即可批量替换，需注意替换前检查新封装的引脚间距是否匹配，避免安装错误。

Q2：DRC报错“Clearance Violation”如何解决？
A：该错误表示间距违规，可通过“Setup”-“Design Rules”进入间距规则设置，检查线宽、线间距参数是否合理，若为局部问题，可放大报错区域，手动调整走线或元件位置；若为全局规则过严，可适当增大间距值后重新运行DRC。
