在CAD软件中,直线命令是最基础且使用频率最高的绘图工具之一,而角度输入功能则让直线绘制突破了仅凭鼠标点击的局限,实现了精确的角度和长度控制,掌握直线命令中的角度输入方法,能够显著提升绘图效率,尤其在绘制机械零件、建筑布局等需要严格角度控制的图纸时至关重要。

角度输入的基本原理
CAD中的角度输入默认以度(°)为单位,且以水平向右(X轴正方向)为0°基准,逆时针方向为角度增加方向,顺时针方向为角度减小方向,输入“90”表示垂直向上(Y轴正方向),“180”表示水平向左(X轴负方向),“270”或“-90”表示垂直向下(Y轴负方向),在命令行中输入角度值时,需在数字后加上度数符号“°”,或直接输入数字(CAD默认为度数),部分版本也支持弧度输入,但需提前设置单位格式。
直线命令中角度输入的两种方式
相对极坐标法(推荐使用)
相对极坐标通过@长度<角度的格式指定直线的终点,是最常用的角度输入方式,操作步骤如下:
- 执行直线命令(LINE或快捷键L);
- 指定起点(可通过鼠标点击或输入坐标);
- 在命令行输入“@长度<角度”,例如绘制一条长度为100、与X轴正方向成30°的直线,输入“@100<30”并按回车,即可完成绘制。

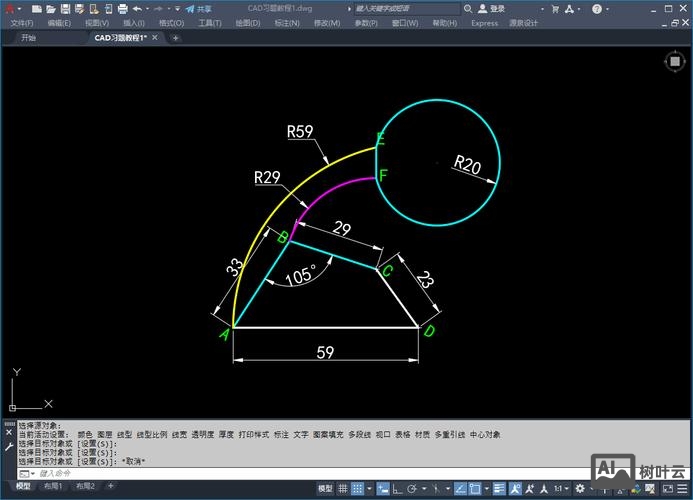

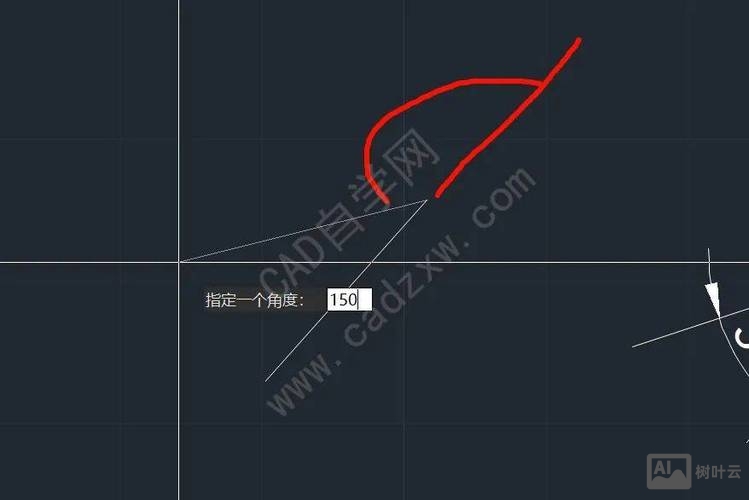

动态输入法(适合直观操作)

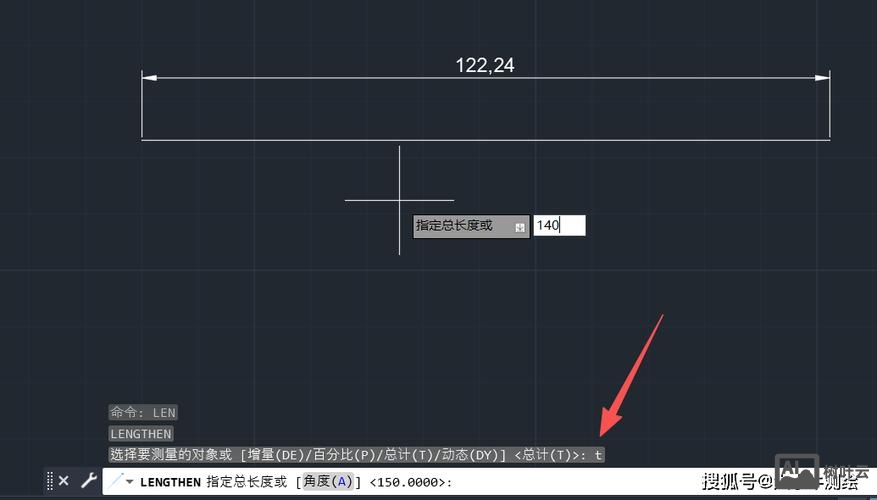

开启动态输入功能(F12键)后,光标附近会实时显示提示框,可直接在“长度”和“角度”栏中输入数值,具体操作:
- 启用直线命令,指定起点;
- 移动鼠标调整大致方向,此时提示框中会显示“长度”和“角度”;
- 直接在“角度”栏输入目标角度,再在“长度”栏输入数值,按回车确认。
优势:无需频繁查看命令行,适合新手快速上手。
特殊角度的输入技巧
- 负角度:表示顺时针方向,@50<-45”表示长度为50、顺时针45°的直线,等同于“@50<315”(360°-45°)。
- 绝对角度:若需从坐标系原点(0,0)出发绘制直线,可使用绝对极坐标“长度<角度”,但实际应用中相对极坐标更常用。
- 角度参考:结合“对象捕捉”和“极轴追踪”,可基于已有图形的角度绘制平行线或垂直线,例如开启“极轴角”设置为30°,光标会自动吸附到30°及其倍数方向。
常见错误与注意事项
- 单位混淆:若角度输入后结果异常,需检查CAD单位格式(UNITS命令),确保“角度类型”设置为“十进制度数”。
- 动态输入状态:关闭动态输入时,角度需在命令行输入;开启时,需在光标提示框中输入,避免操作冲突。
- 坐标顺序错误:相对极坐标中“@”符号不可省略,否则会从原点(0,0)开始绘制直线。
应用场景举例
| 场景 | 操作方法 | 示例输入 |
|---|---|---|
| 绘制带坡度的屋顶 | 以起点为基准,输入坡度长度和角度 | @500<30(30°坡度) |
| 机械零件中的斜线 | 基于边线绘制特定角度的倒角线 | @20<45(45°倒角) |
| 建筑轴线布局 | 按照设计角度绘制轴线 | @3000<120(120°方向) |
相关问答FAQs
Q1: 为什么输入角度后直线方向与预期相反?
A: 可能原因有两个:一是角度输入错误,例如将顺时针角度输入为正值(如应输入“-30”却输入了“30”);二是CAD“顺时针”角度测量功能被开启,可通过在命令行输入“UNITS”,在“角度”选项中取消“顺时针”复选框,确保逆时针为正方向。

Q2: 如何快速绘制与已知直线成特定角度的新直线?
A: 可使用“极轴追踪”功能:首先右键点击状态栏“极轴”,选择“设置”,在“增量角”中输入目标角度(如45°),然后执行直线命令,捕捉已知直线端点,当光标显示极轴追踪线时,输入新直线长度即可,绘制与已知直线成45°、长度为80的直线,开启45°极轴追踪后,捕捉起点后输入“80”即可。
